COMPONENTE DE POTENCIA
Resistencia SMD de chip de película gruesa
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
Resistencia SMD de chip de película gruesa
Este reconocimiento se aplica a las resistencias de chip de película gruesa de la serie SCR, sin plomo y libres de halógenos, producidas por nuestra empresa.
Cuando hablamos de productos sin plomo de nuestra empresa, nos referimos a terminales extremos que cumplen con los requisitos de RoHS y son libres de plomo, mientras que el plomo presente en el material de vidrio de la capa resistiva es conforme
Cumple con la cláusula de exclusión de plomo de RoHS.
Este producto pertenece a la serie universal.
| tipo | Tensión nominal máxima | Tensión máxima de sobrecarga | T.C.R (ppm/℃) | Rango de resistencia | JUMPER (0Ω) | Rango de temperatura de funcionamiento | |
| F(±1%)/D(±0.5%) E-24、E-96 | J(±5%) E-24 | ||||||
| 0201 | 25V | 50V | ±400 | 1Ω≦R＜9.1Ω | 1Ω≦R＜9.1Ω | 50mΩ MÁX. | -55℃ ~ +125℃ |
| ±200 | 10 Ω≤R≦10MΩ | 10 Ω≤R≦10MΩ | |||||
| 0402 | 50V | 100V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0603 | 75V | 150V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0805 | 150V | 300V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1206 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1210 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2010 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2512 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MÁX. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||

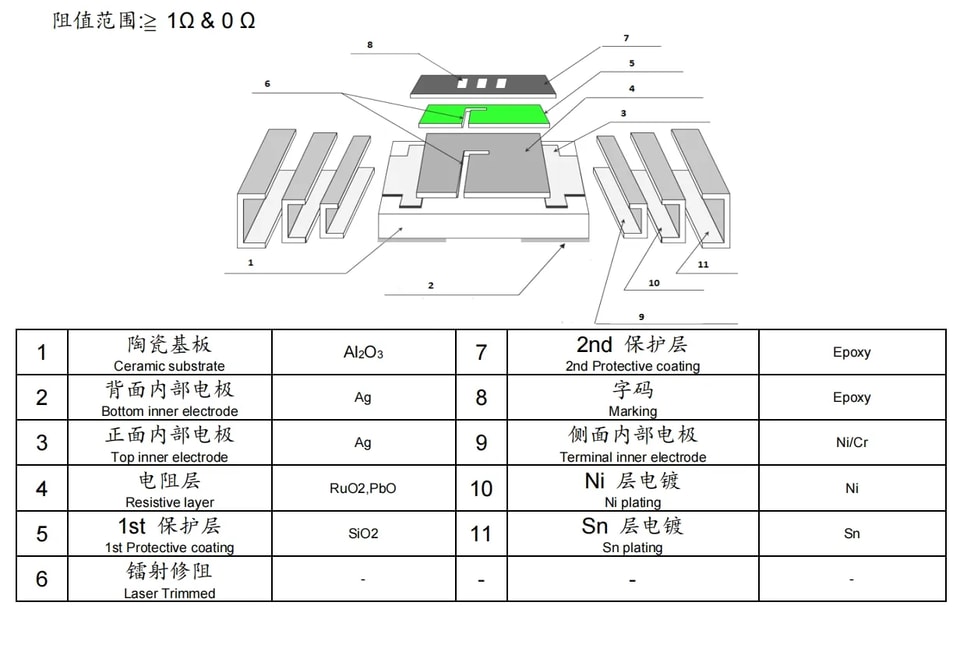

Diagrama estructural
.webp)
No hay contenido adicional del producto disponible.
