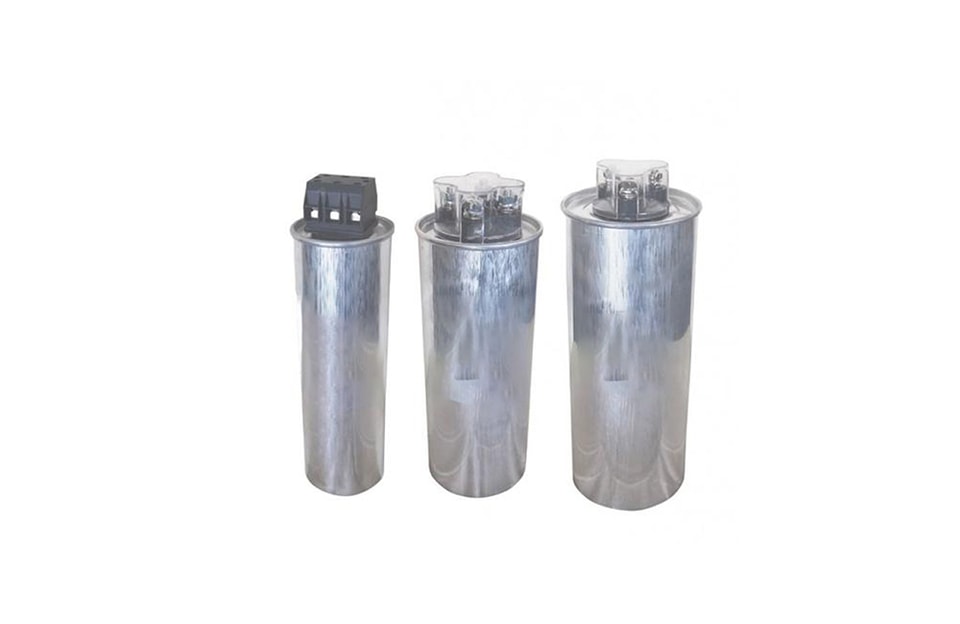

Condensador de potencia shunt de baja tensión con cilindro de aluminio PFC con pernos de terminal
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Derivación de baja tensión potencia condensador Condensador cilíndrico de aluminio para PFC con terminal pernos
Características
Se utiliza en circuitos de filtro de CA de baja tensión
Dispositivo de protección de seguridad contra sobrepresión
Propiedad autorreparable
Tecnología de corte ondulado para alta corriente de irrupción
Bajo factor de pérdidas y larga vida útil
Aplicaciones
Corrección del factor de potencia
Banco de condensadores de compensación automática
Circuito de filtro formado en lata con inductancia
Especificaciones
Norma de referencia | IEC 60831, IEC 61071 opcional |
Categoría climática | 40/85/56 |
Temperatura de funcionamiento | -25 55 |
Temperatura de almacenamiento | -40 85 |
Rango de tensión | 230 Vac 525 Vac,puede llegar hasta 2000 Vac |
Rango de capacitancia | Ver adjunto |
Tolerancia de capacitancia | ±5%; ±10% |
Tensión de prueba entre T-T | 2.15Un (10 s, 20 ±5 ) |
Tensión de prueba entre T-C |
|
T | 1 (20 ±5 ) |
Tensión máxima permitida | 1.1 Un(30 % de la duración con carga) 1.15Un(30 min por día) 1.2 Un (5 min por día) 1.3Un (1 min por día) 1.5Un (30 ms cada vez, 1000 veces durante la vida útil) |
Corriente máxima permitida | 1.3In |
Altitud máxima durante el funcionamiento | 2000 m |
Par máximo de los terminales | M6: 5 Nm; M8: 6 Nm; M10: 8 Nm |
Par máximo de instalación | M12: 10 Nm; M16: 12 Nm |
Tipo |
Tensión (V) | 50 Hz | 60 Hz |
Capacitancia( ) | Dimensión D*H(mm) | ||
Salida (kVar) | Corriente (A) | Salida (kVar) | Corriente (A) | ||||
Tensión nominal 250 VAC, 50/60 Hz | |||||||
BCMJ0.25-5-3YN | 250 | 5 | 20 | 6 | 24 | 254.8 | 106*110 |
BCMJ0.25-10-3YN | 250 | 10 | 40 | 12 | 48 | 509.6 | 106*150 |
BCMJ0.25-15-3YN | 250 | 15 | 60 | 18 | 72 | 764.3 | 106*235 |
BCMJ0.25-20-3YN | 250 | 20 | 80 | 24 | 96 | 1019.1 | 106*280 |
BCMJ0.25-25-3YN | 250 | 25 | 100 | 30 | 120 | 1273.9 | 116*280 |
BCMJ0.25-30-3YN | 250 | 30 | 120 | 36 | 144 | 1528.7 | 126*280 |
Tensión nominal 280 VAC, 50/60 Hz | |||||||
BCMJ0.28-5-3YN | 280 | 5 | 17.9 | 6 | 21.5 | 203.1 | 106*125 |
BCMJ0.28-10-3YN | 280 | 10 | 35.7 | 12 | 42.8 | 406.2 | 116*150 |
BCMJ0.28-15-3YN | 280 | 15 | 53.6 | 18 | 60.8 | 609.3 | 106*235 |
BCMJ0.28-20-3YN | 280 | 20 | 71.4 | 24 | 85.6 | 812.4 | 116*280 |
BCMJ0.28-25-3YN | 280 | 25 | 89.3 | 30 | 107.2 | 1015.5 | 126*280 |
BCMJ0.28-30-3YN | 280 | 30 | 107.1 | 36 | 128.5 | 1218.6 | 136*280 |
