SimpleMódulos de tiristores

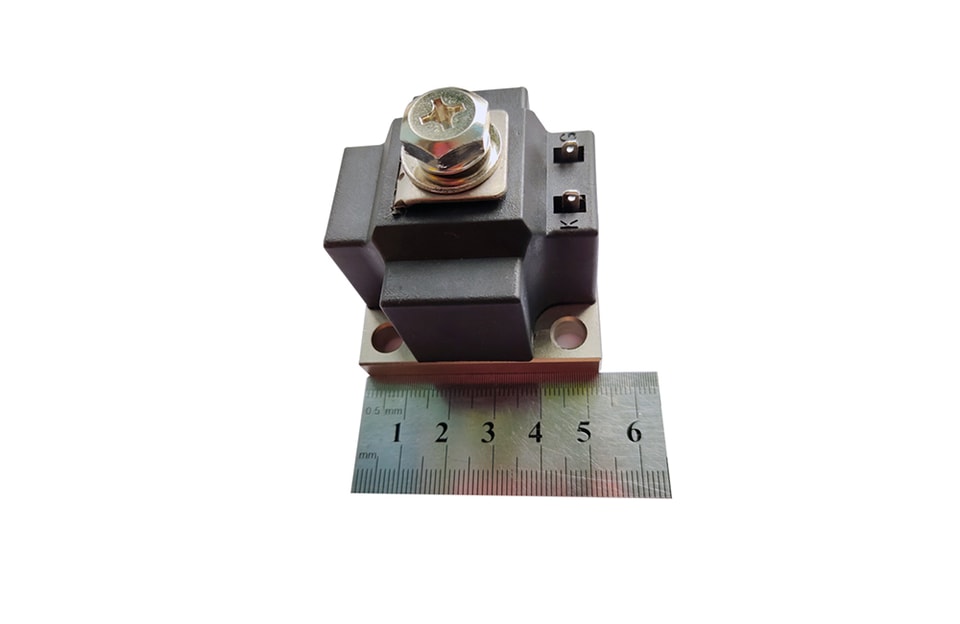

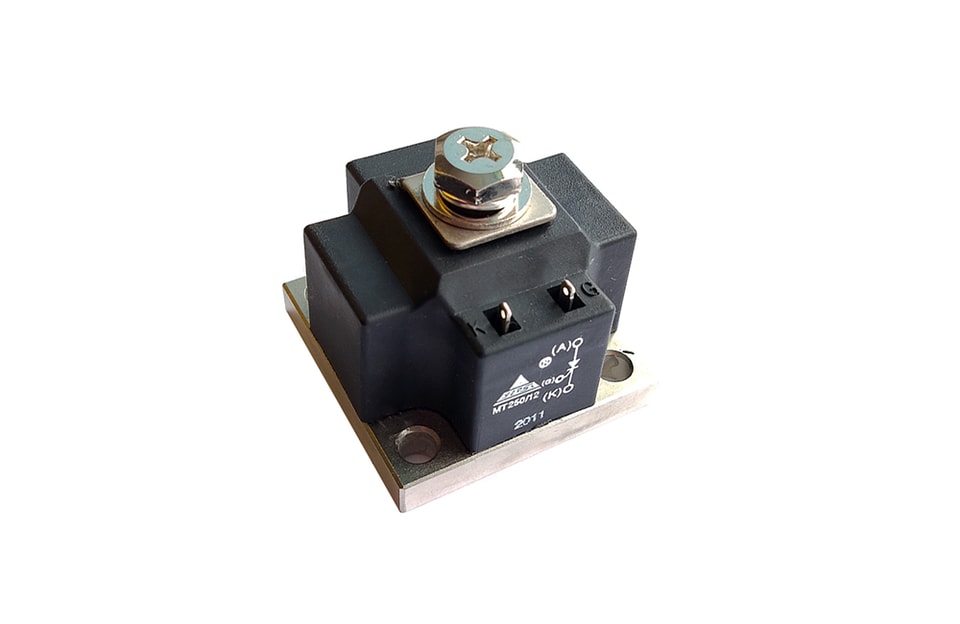

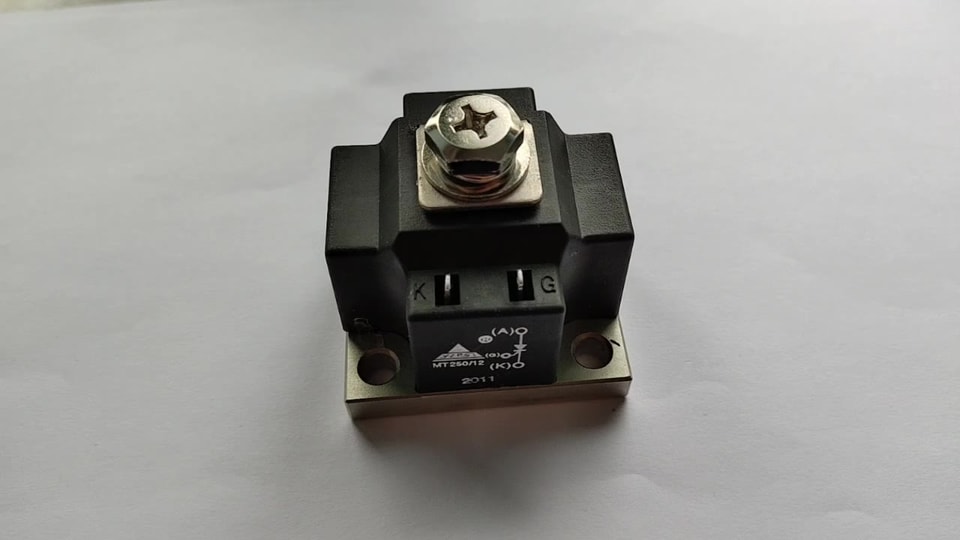

YZPST-MT(R)250A1200V
Características
· Encapsulado estándar industrial
· Base aislada eléctricamente
· Transferencia de calor mediante base metálica aislada con cerámica de óxido de aluminio
· Chip soldado sobre sustrato de cobre unido directamente a AL2O3cerámica
· Chip de tiristor con compuerta central
Aplicaciones típicas
· Control de motores de CC
· Arrancadores suaves para motores de CA
· Control de temperatura
· Regulación profesional de iluminación
VDRM/VRRM |
| 1200/1200 | V |
VRSM |
| 1300 | V |
Valores máximos
Símbolo | Condición | Clasificaciones | Unidad |
IT(AV) | sen. 180; Tc=85°C, | 250 | A |
ITSM | Tvj=25°C; 10 ms | 9500 | A |
I2t | Tvj=25°C; 8,3…10 ms | 450 | kA2S |
(di/dt)cr |
| 130 | A/µs |
Viso | C.A.1 s /1 min. |
| V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W |
| - | g |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
IDRM /IRRM | A VDRM, Tj=125°C | 85 | mA |
VT | Corriente en estado de conducción 750 A, Tj=25°C | 1.43 | V |
VT(TO) | Tj=125°C | 0.81 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 150 | us |
IGT/VGT | Tj=25°C | 145 / 2 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/µs |
IH | Tj=25°C, típ. / máx. | 140/450 | mA |
IL | Tj=25°C, típ. / máx. | 200/1800 | mA |
Rth(j-c) | Por módulo | 0.0455 | K/W |
Dibujo de contorno
Para obtener más información sobreYZPST-MT(R)250A1200Vdescargue el archivo PDF anterior llamado "YZPST-MT(R)250-12-I903x"
