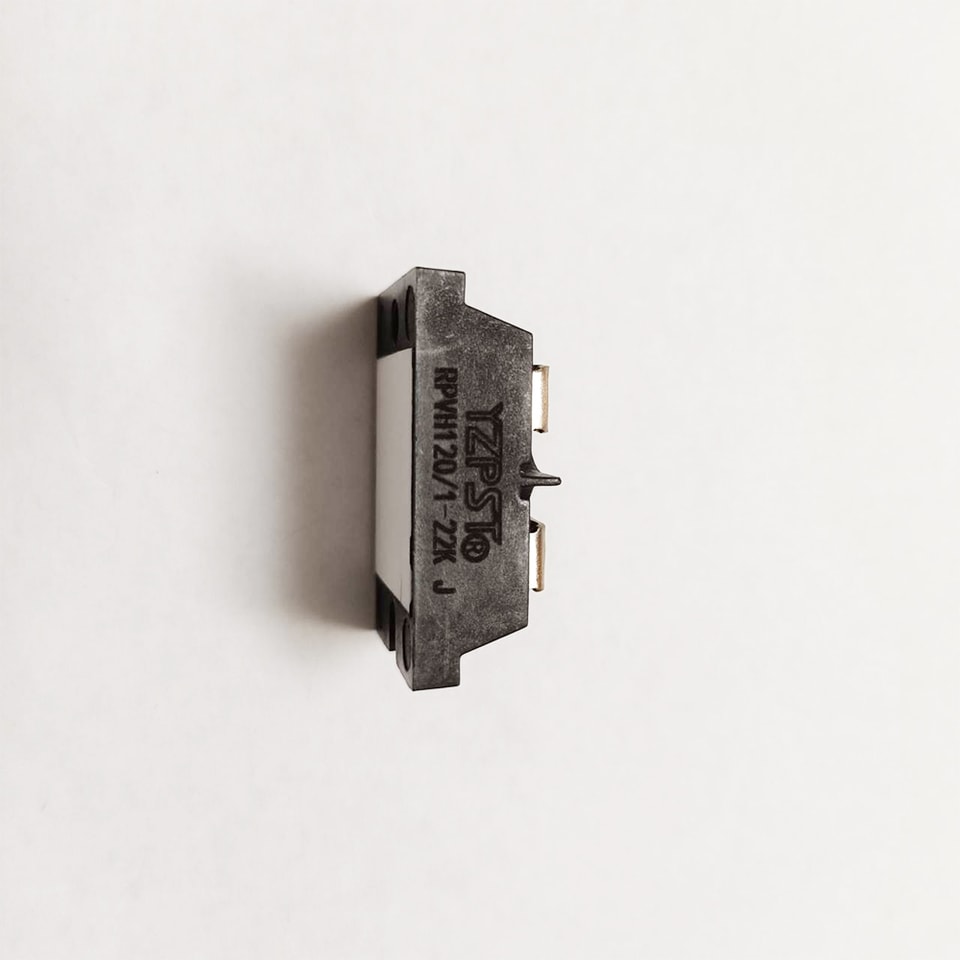

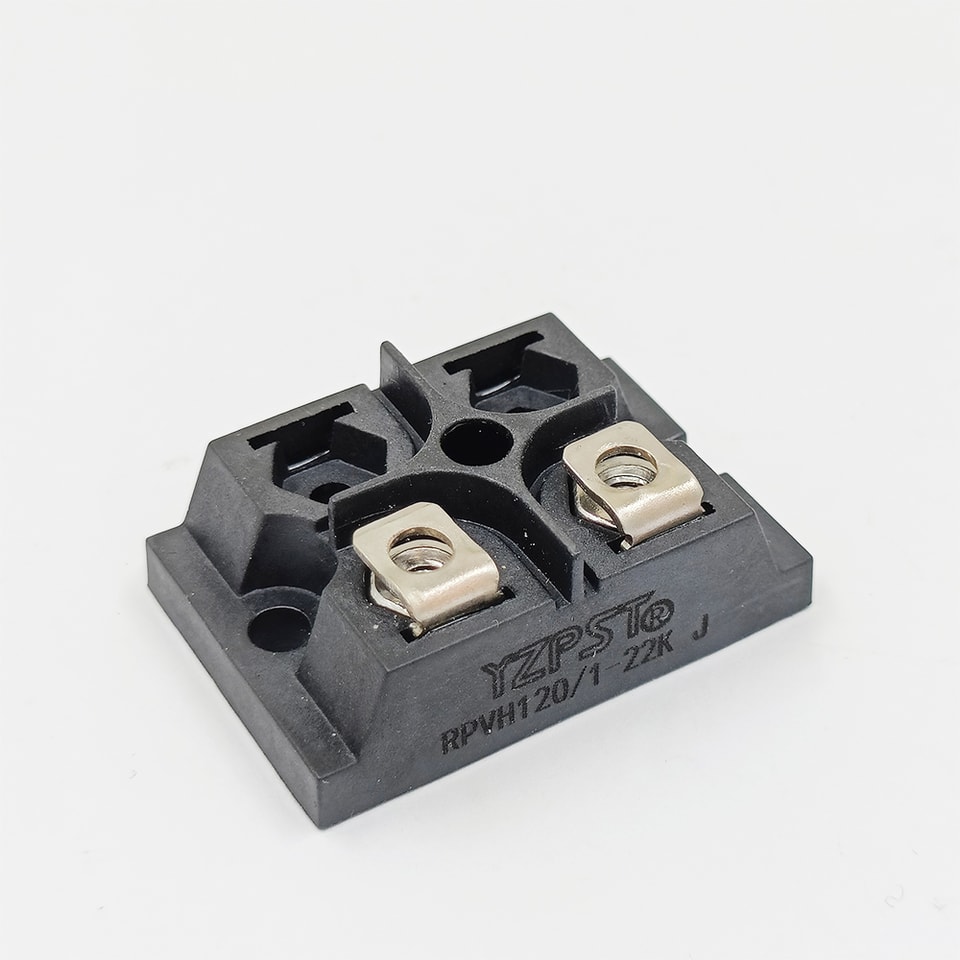

YZPST-RPVH120/1-22K±5％
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

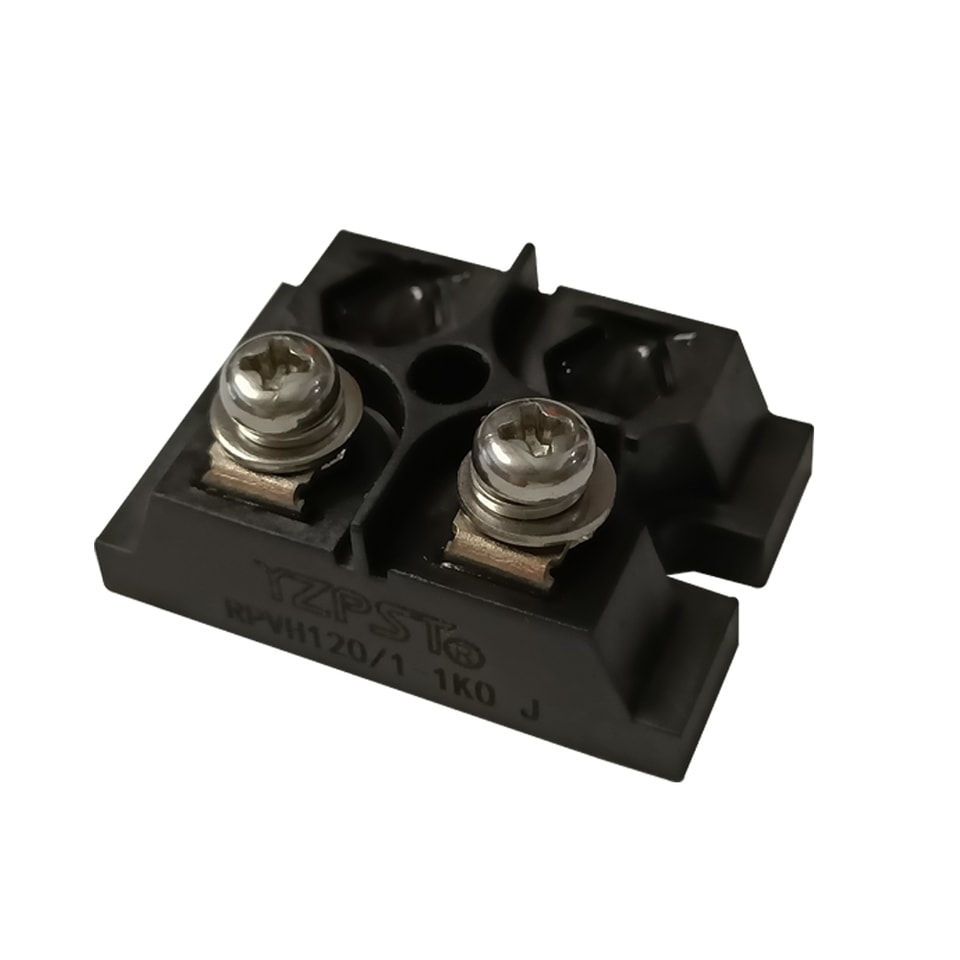

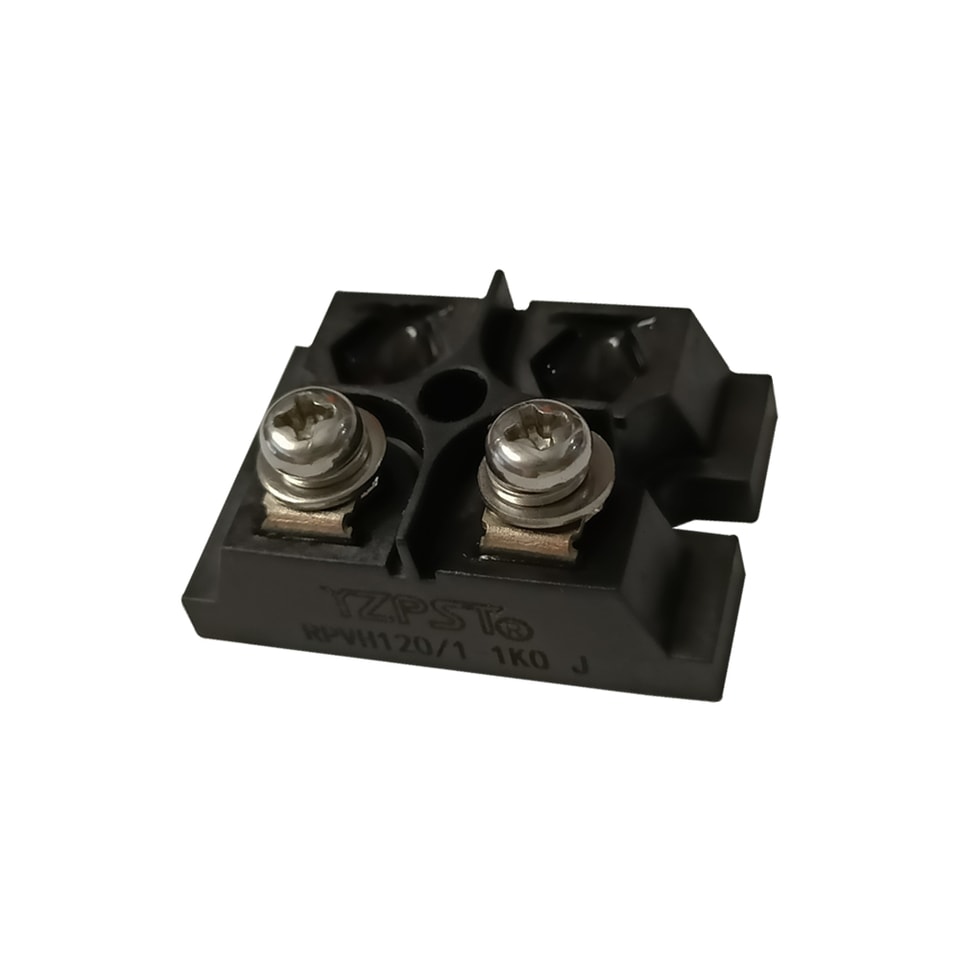

Resistencias de película gruesa de potencia RPVH120
Alcance:
Esta especificación establece las características generales y los requisitos de las resistencias de película gruesa de potencia RPVH 120.
Dimensiones: nombre de tamaño:mm Tipo de paquete: SOT-227
Estructura de la resistencia:
Norma de referencia:
GB/T 5729-2003 Resistencias fijas para equipos electrónicos. Parte 1: Especificación general
GB/T 2828.1-2012 Procedimiento técnico de muestreo e inspección lote por lote y tabla de muestreo GB/T 2691-2016 Método de marcaje de resistencias y condensadores
Los principales parámetros técnicos:
Potencia nominal | Cuando la temperatura de la placa base es≤70℃, la potencia nominal es de 120 W |
Resistencia /Ω | 1--1M |
Tolerancia admisible | ±5% |
Coeficiente de temperatura | ±250 ppm/℃(25-85℃) |
Tensión máxima de trabajo | 1500 V CC |
Tensión soportada de aislamiento | 5 kV CC 1 min |
Capacitancia distribuida | ＜45 pF |
Resistencia de aislamiento | ＞10 GΩ |
Rango de temperatura de trabajo | -55℃-+155℃ |
Principales elementos de inspección, métodos de inspección y requisitos de rendimiento:
proyecto |
Condiciones de prueba |
Requisito de desempeño |
Resistencia de los terminales | Tiro del terminal flexible: 10 N, par del tipo espárrago 1,0 N·m | ΔR≤±（1%R+0.05Ω） |
vibración de alta frecuencia | Frecuencia 10~500Hz, 10g, 6h | ΔR≤±（1%R+0.05Ω） |
sobrecarga | Aplicar 1,5 veces la tensión nominal de potencia durante 10 s |
ΔR≤±（0.4%R+0.1Ω） |
Durabilidad a temperatura ambiente | La carga de potencia nominal es de 1000 h, y la temperatura de la placa base es inferior a 70℃ |
ΔR≤±（5%R+0.05Ω） |
Método y requisitos de instalación del disipador
La resistencia se instala en el disipador con 2 tornillos M4, y el par de apriete es menor o igual a 1,3 N·m (para garantizar el uso de potencia y una excelente disipación térmica);
La superficie de contacto debe estar limpia;
La planitud del disipador es de 0,05 mm-0,1 mm (dentro del rango de 100 mm); la rugosidad del disipador debe ser de 6,3 μm;
Para mejorar la conductividad térmica, las superficies de contacto (alúmina, disipadores) deben recubrirse con grasa de silicona.
Para obtener más información sobre YZPST-RPVH120/1-22K±5％descargue el archivo PDF anterior denominado "YZPST-RPVH120"
