YZPST-ZO0607MA
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
DESCRIPCIÓN:
Con baja corriente de mantenimiento y de enclavamiento, Z0607Los triacs de la serie son especialmente recomendados parasu uso en resistencias de tamaño mediano y pequeño en medianos y pequeños tipo resistivo potencia carga.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidad |
IT(RMS) | 0.8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.5 | V |
MÁXIMOS ABSOLUTOS VALORES NOMINALES:
Parámetro | Símbolo | Valor | Unidad | |
Almacenamiento rango de temperatura de unión | Tstg | -40~150 | ℃ | |
Funcionamiento rango de temperatura de unión | Tj | -40~125 | ℃ | |
Tensión repetitiva de pico en estado de bloqueo (Tj=25℃) | VDRM | 600/800 | V | |
Pico repetitivo tensión inversa de bloqueobloqueo (Tj=25℃) | VRRM | 600/800 | V | |
Corriente eficaz en estado de conducción | IT(RMS) | 0.8 | A | |
Sobretensión no repetitiva pico en estado ON corriente (ciclo completo, F=50Hz) |
ITSM |
9 |
A | |
I2valor t para fusible (tp=10ms) | I2t | 0.45 | A2s | |
Compuerta media potencia disipada | PG(AV) | 0.1 | W | |
Pico de compuerta potencia | PGM | 5 | W | |
TÉRMICAS RESISTENCIAS
Símbolo | Condición de prueba | Valor | Unidad | |
Rth(j-c) |
unión a case(CA) | TO-92 | 75 |
℃/W |
SOT-223/SOT-23-2L | 45 | |||
SOT-89-2L | 60 | |||

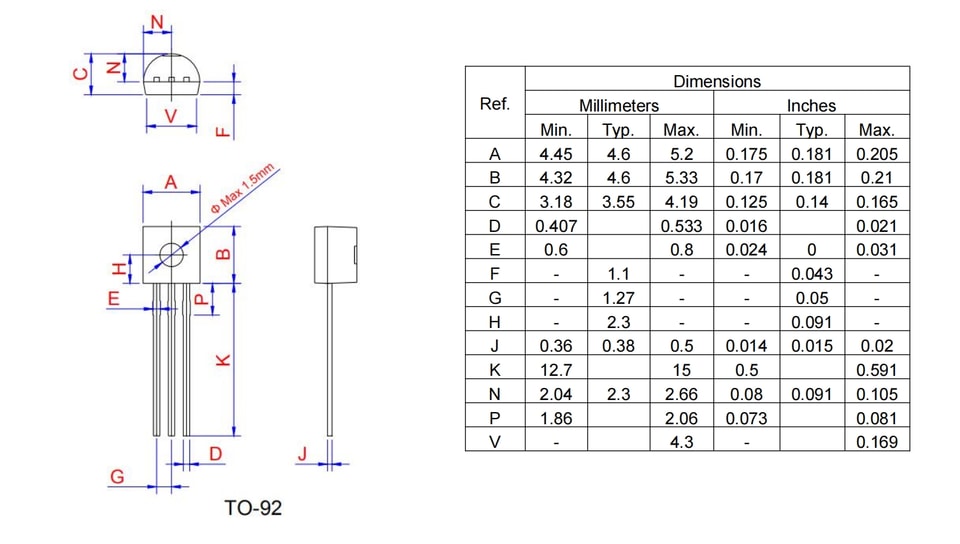

ENCAPSULADO DATOS MECÁNICOS
