YZPST-3×40μF-690V-3P
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Condensadores de película – corrección del factor de potencia

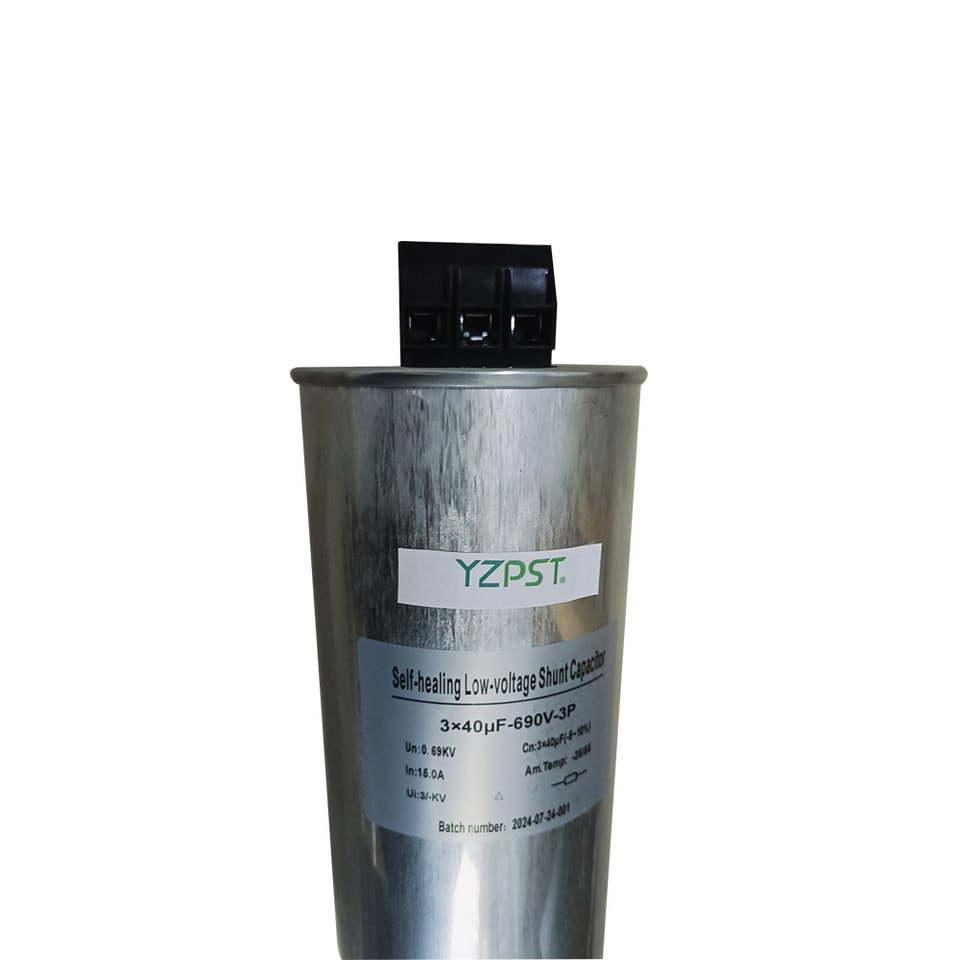

YZPST-3×40μF-690V-3P
Construcción
Dieléctrico: película de polipropileno
Relleno de resina: resina blanda degradable y libre de PCB, tipo seco
Tecnología de corte ondulado.
Lata cilíndrica de aluminio con espárrago y tapa de aluminio
Provisto de resistencias de descarga integradas
Características
Conexión en triángulo trifásica,
Provisto de resistencias de descarga
Sistema de doble seguridad:Desconector por sobrepresión, tecnología de autorrecuperación
Refrigeración natural por aire (o refrigeración forzada por aire)
Instalación en interiores
Aplicaciones típicas
Para corrección del factor de potencia
-- Filtrado de armónicos
-- Mejora de la calidad del suministro eléctrico
Mejorar el factor de potencia
Terminales
Terminales de clip
Superficies de montaje
Espárrago roscado en la base de la carcasa (par máx. para M16 = 12 Nm)
Datos técnicos y especificaciones
| Características | |
| Capacitor nominal QR | 18kvar |
| Capacitancia nominal CR | 3 ×40μF |
| Tolerancia | –5% ~ +5% |
| Conexión | D (Triángulo) |
| Tensión eficaz VR | 690 V.CA |
| Tensión nominal VR | 975 V.CA |
| Frecuencia nominal fR | 50 y 60 Hz |
| Corriente nominal IR | 15.0 A |
| Corriente de sobretensión IS | 6.27kA |
| Valores máximos | |
| Umáx. | 1. 15UR |
| Imáx. | 1.8IR |
| IS | Hasta 200 • IR (A) |
| Ensayo datos | |
| UTT | 2. 15UN , durante 10 s |
| UTC | 2UN+2000 V CA o 3000V CA , durante 10 s |
| *tan δ ( 100 Hz) | ≤ 2.0 x 10-3 |
| Datos de diseño | |
| Dimensiones ( φD × H） | Según la tabla de especificaciones |
| Impregnación | No PCB, relleno de resina: blanda poliuretano resina tipo seco |
| Fijación | Con rosca perno M16×25 |
| Máx.. par de apriete (Al cuerpo espárrago) | M16：12 Nm |
| Superficies de montaje posición | Solo en la vertical posición |
| Véase “ Mantenimiento y Instalación Manual” para más detalles. Montaje horizontal conapoyo adicional de la cabeza posible | |
Nm
| Terminales | |
| Grado de protección | IP20 |
| Par máx. | 6Nm |
| Sección transversal del terminal | 50mm2 |
| Corriente máxima del terminal | 100 A |
| Distancia de fuga (mín.) | ≥24 mm |
| Distancia de aislamiento (mín.) | ≥23 mm |
Dibujo dimensional

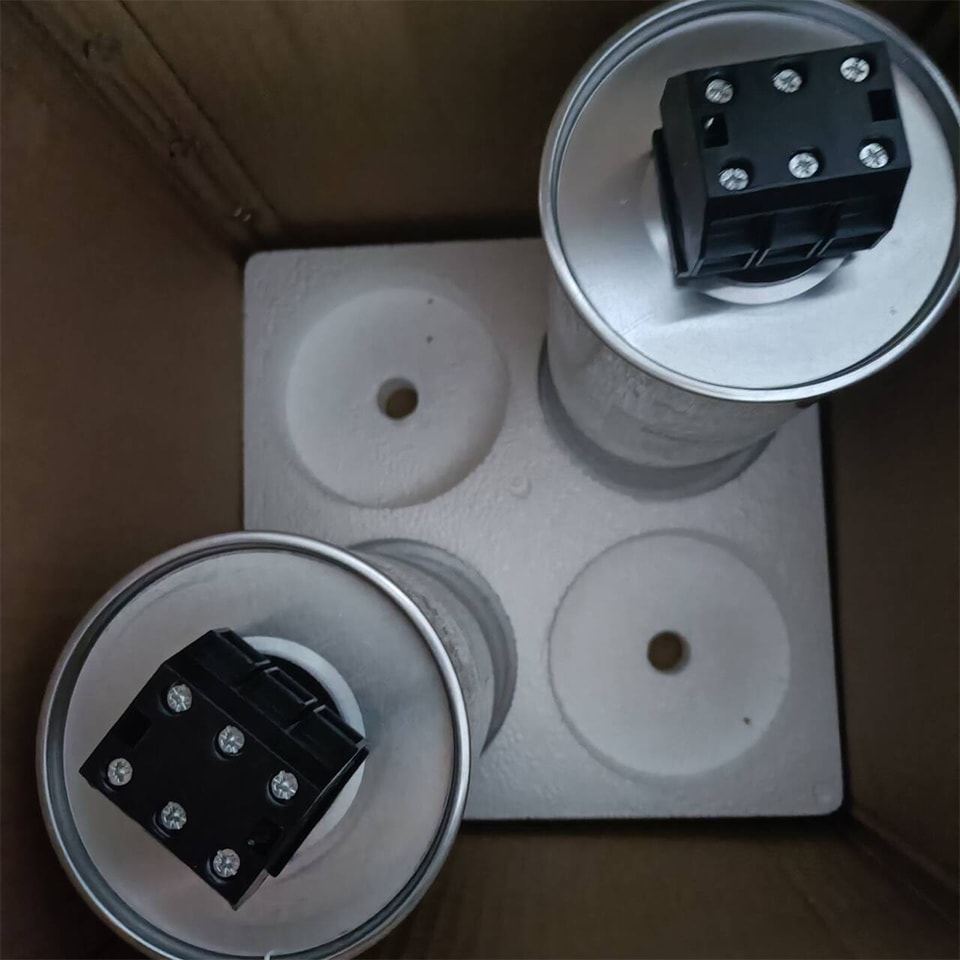

.jpg)
.jpg)
.jpg)
.jpg)
