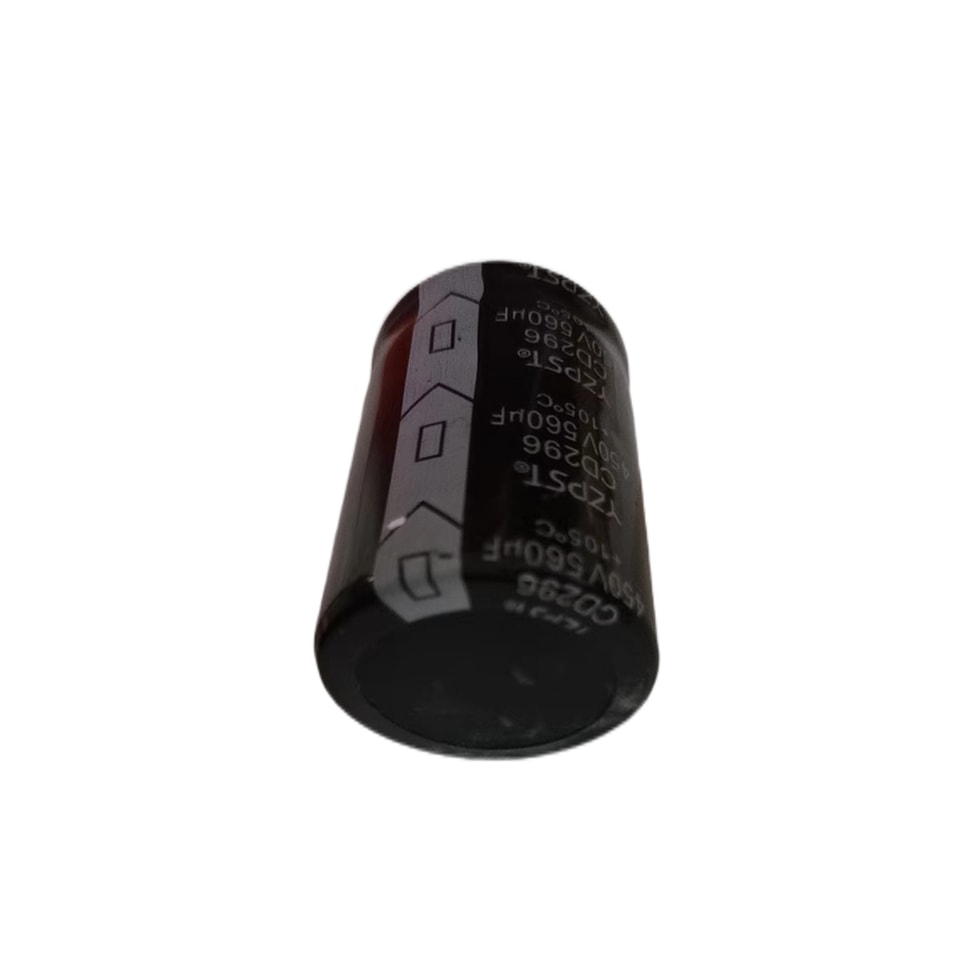

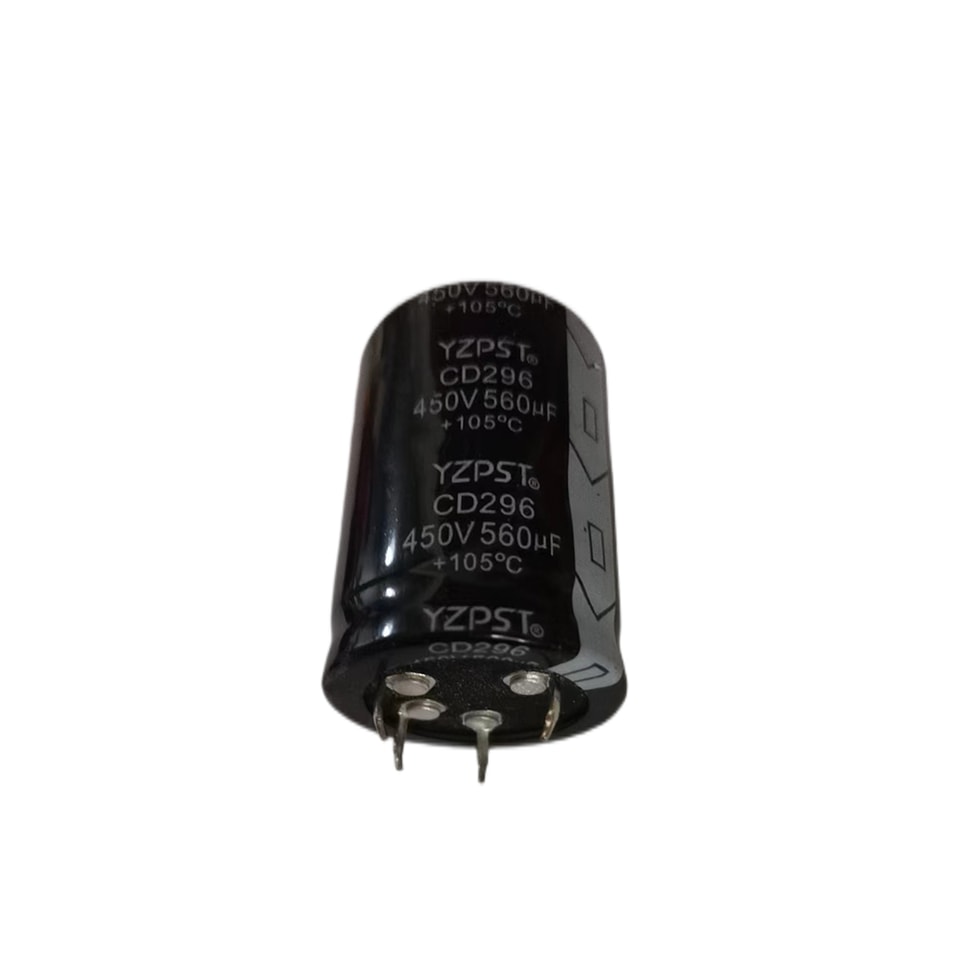

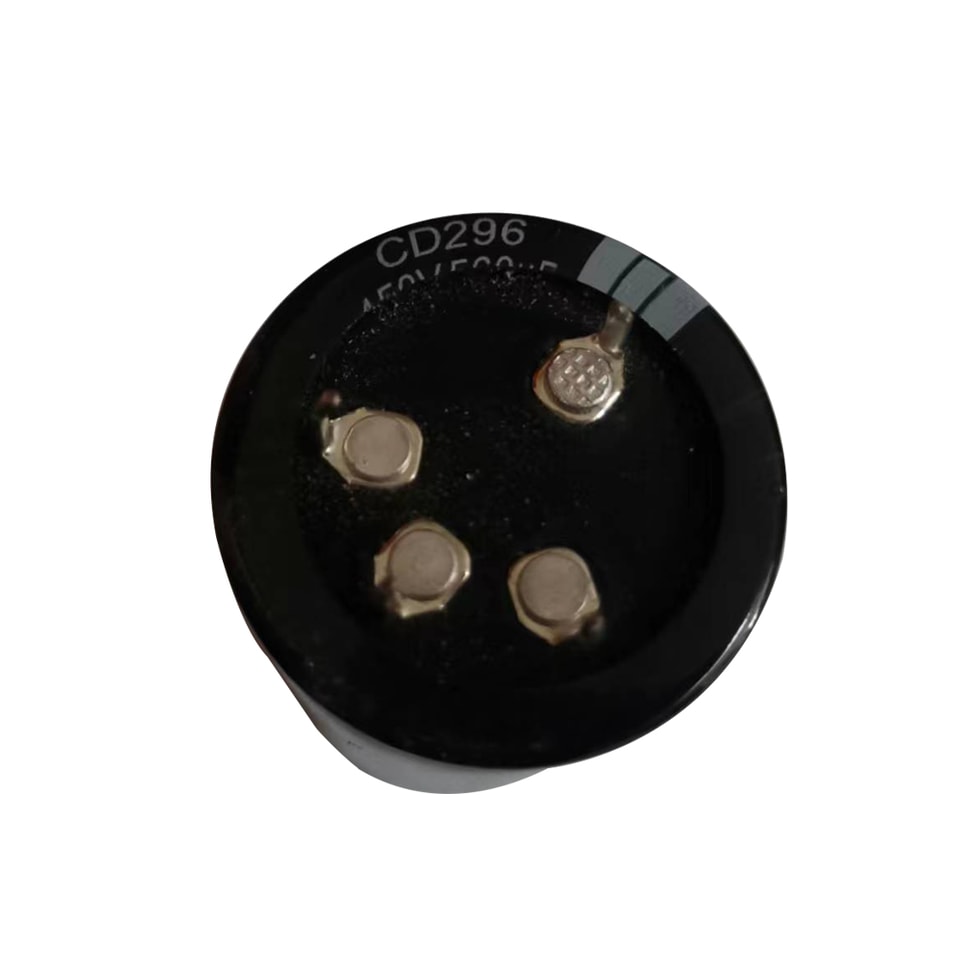

YZPST-CD296

Elemento

Características de rendimiento

Rango de temperatura de funcionamiento

-40 ℃~+105 ℃

-25~+105 ℃

Rango de tensión nominal

16~100 V

160~450 V

Tolerancia de capacitancia

±20% (120 Hz, +20 ℃)

Corriente de fuga

después de 5 minutos, el que sea menor

(tg δ)

Tensión nominal (V)

16

25

35

50

63-100

160-400

450

Factor de disipación

tgδ

0.5

0.4

0.35

0.3

0.2

0.15

0.2

(+20 ℃, 120 Hz)

Características de temperatura

UR (V)

16-100

160-200

250-450

(relación de impedancia a 120 Hz)

ZZ,

4

4

4

Z4oc/Z,ot

15

Vida útil en carga

Después de aplicar la tensión nominal con la corriente de rizado especificada durante 3000 horas a +105 ℃ y luego reposar 16 horas:

Cambio de capacitancia: ±20 % del valor inicial medido Corriente de fuga: ≤ valor inicial especificado

Factor de disipación: ≤ 2 veces el valor inicial especificado

Vida en almacén

Tras almacenamiento durante 1000 horas a +105 ℃, aplicar U durante 30 minutos y luego dejar reposar 16 horas

Cambio de capacitancia: ±20 % del valor inicial medido Corriente de fuga: ≤ valor inicial especificado

Factor de disipación: ≤ valor inicial especificado
