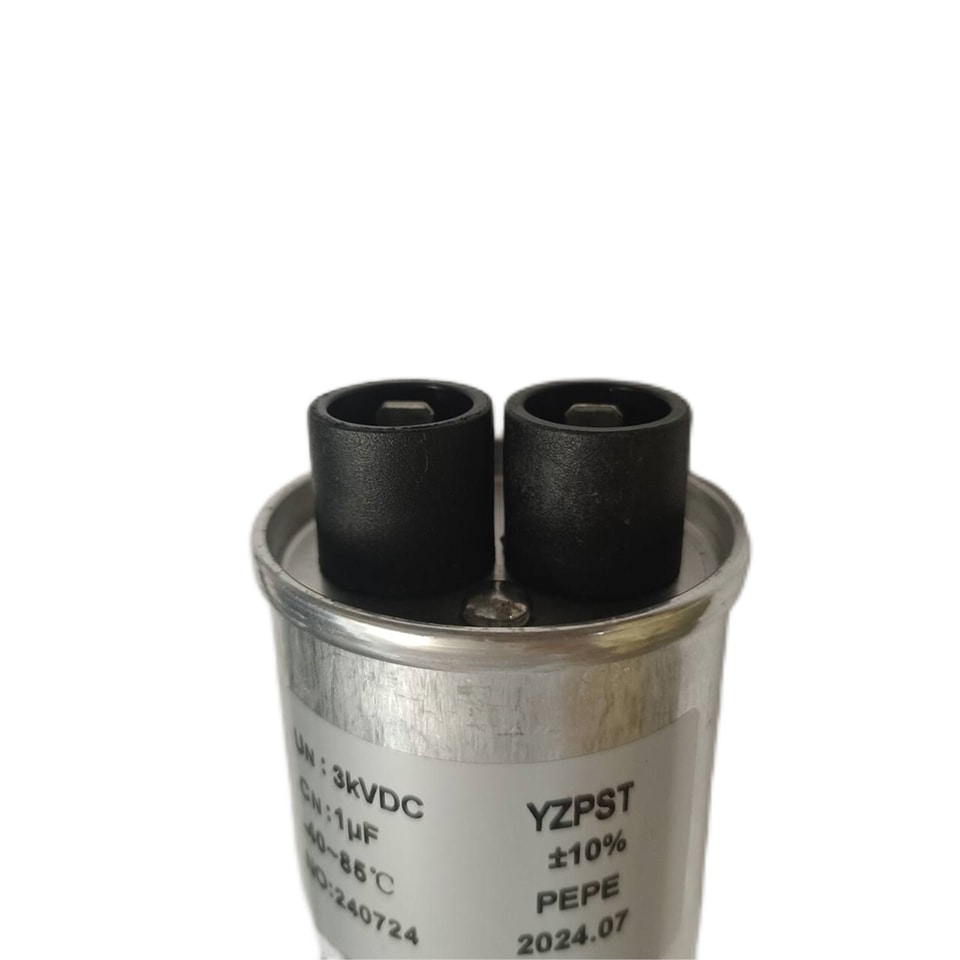

YZPST-3kVDC-1UF

Norma

IEC61071-2017

Tensión nominal  nominal capacitancia

Tolerancia de capacitancia dentro de

2000VDC/3000VDC

1µF/0.47µF/0.68µF ±5%

Temperatura ambiente:

Mín..en funcionamiento temp.   Tmín.Máx..en funcionamiento temp.   Tmáx.

Humedad relativa Altitud

Temperatura de almacenamiento

-40℃

+85℃

≤95%

≤1000 m

-25～60℃

Ensayo Ítem：

Tensión de ensayo en CA   VTT Tensión entre terminal y carcasa VTC

Resistencia de aislamiento

R

Tiempo de descarga     τ ( Rs   ×C )

Ángulo de pérdida tan δ (1 kHz) Ensayo de sellado prueba

Prueba de descarga entre terminales

CA1,5×UN     o CC 2,15×UN ,10 s

2×Ui  +1000 V, 10 s(Ui = UN /   )

≤ 1μF :≥ 3000MΩ     〉1μF :≥ 3000s

≤0,0009

75 ℃ ±5 ℃ a constante temperatura,4 horas sin de fuga

1.1 UN       voltaje ， 10min soporta 5 veces CC carga y descarga en polaridad, sin ruptura ni pérdida de capacitancia .
