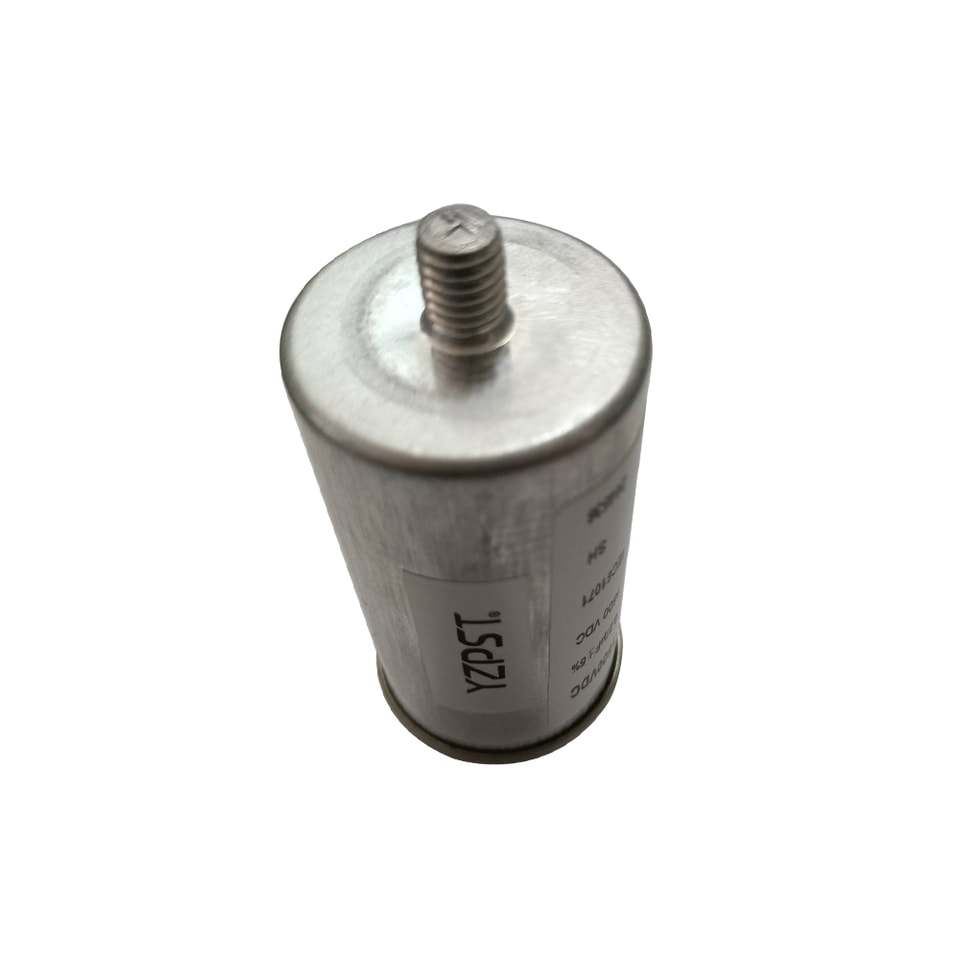

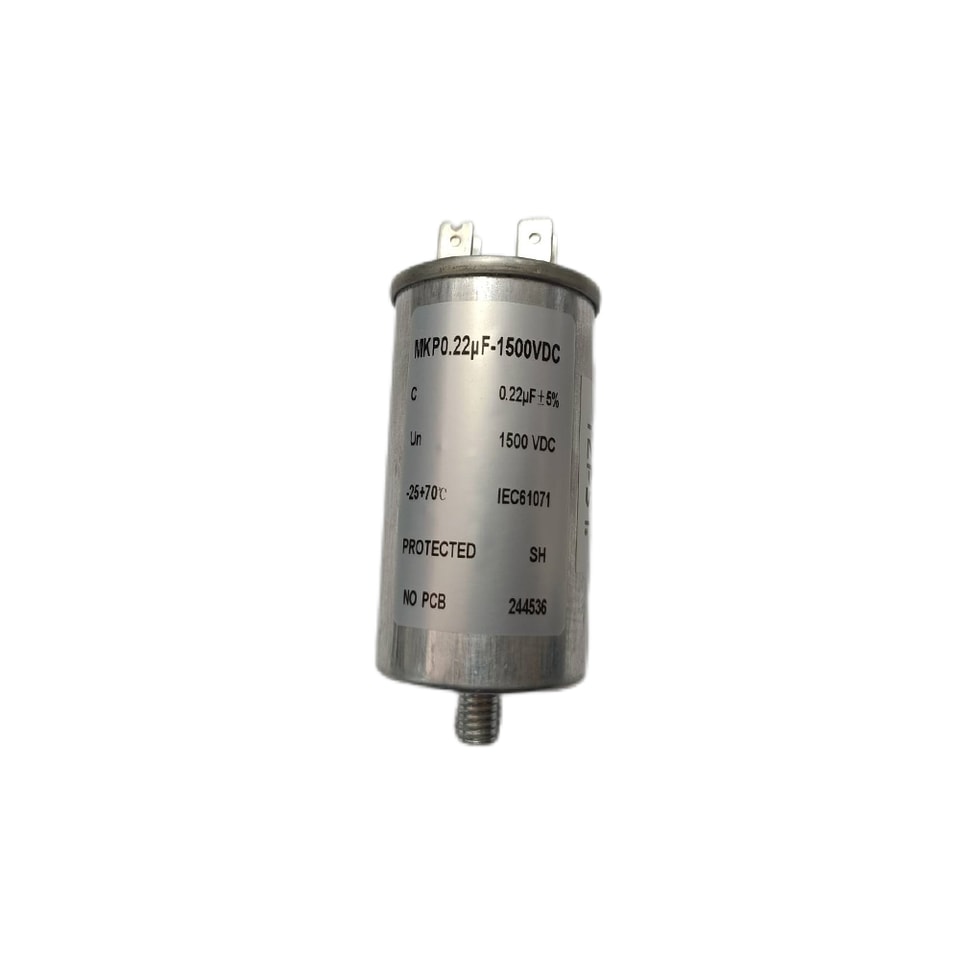

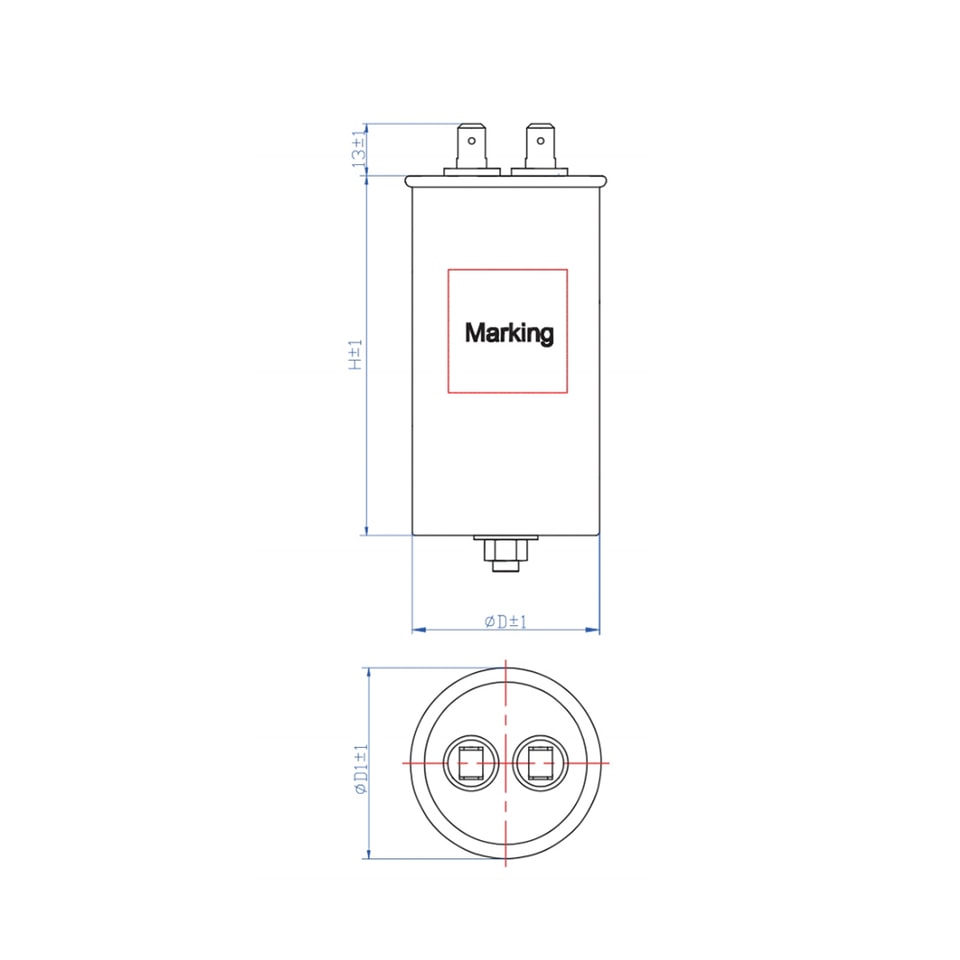

YZPST-MKP0.22 UF-1500VDC

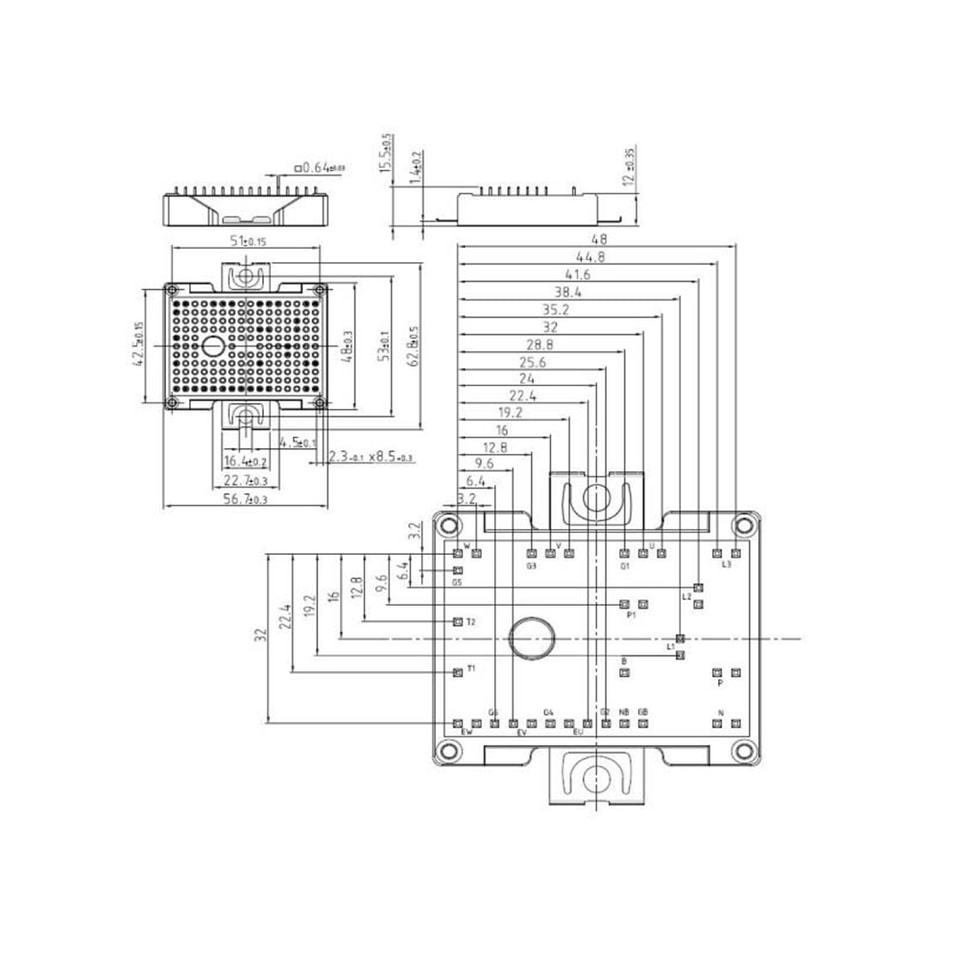

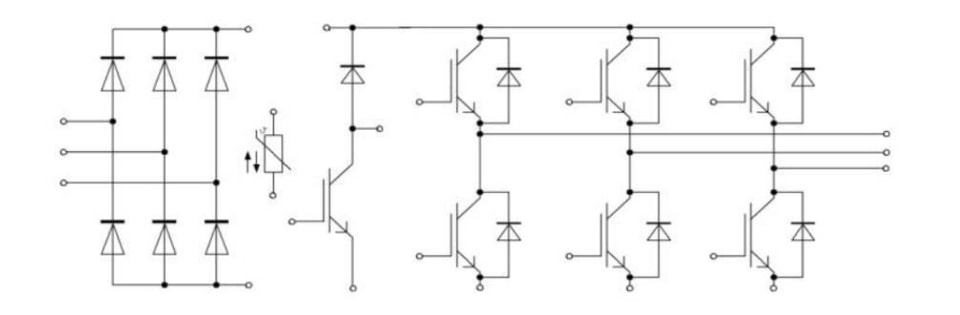

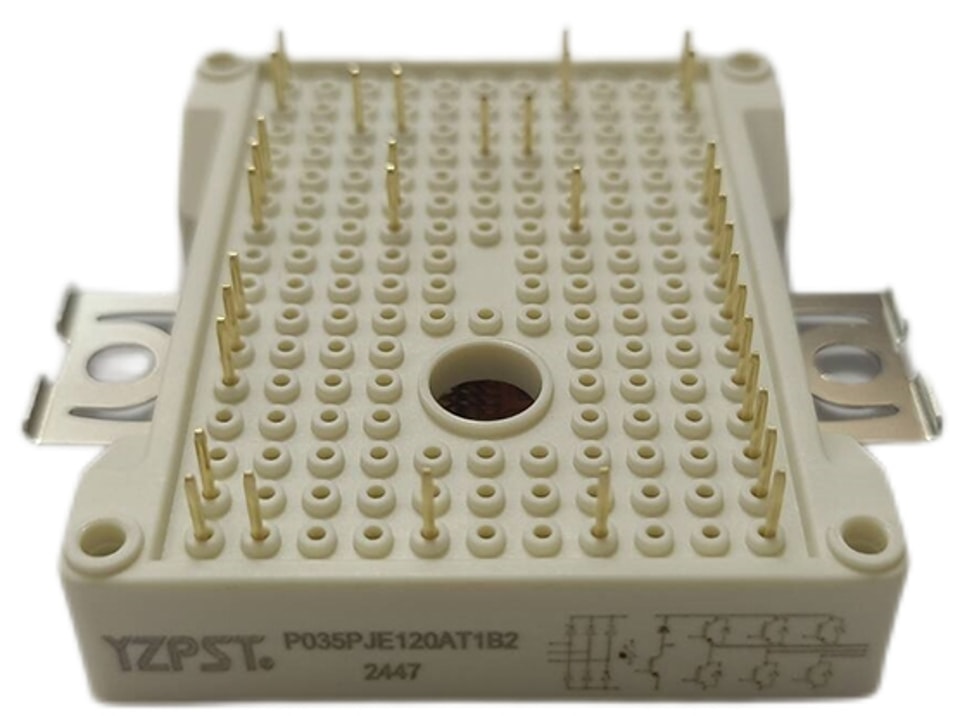

Símbolo

Descripción

Condiciones

Valores

Unidad

VCES

Tensión colector-emisor

Ty=25℃

1200

V

VGEs

Tensión máxima de pico puerta-emisor

Ty=25℃

±20

V

Ic

Continuo CC Colector Corriente

Tc=100℃

35

A

CRM

Pico repetitivo Colector Corriente

tp=1ms

70

A

Ptot

Disipación total de potencia

Tc=25℃, Tymax=175℃

172

W

Símbolo

Descripción

Condiciones

Valores

Unidad

Mín.

Típ.

Máx.

VcE(sat)

Tensión de saturación colector-emisordel voltaje

VGE=15V, Ic=35A, Ty=25℃

2.15

V

VGE=15V, Ic=35A, Tv=125℃

2.57

V

VgE(th

Tensión umbral de compuerta

VGE=VcE,c=1.2mA

5.6

V

CES

Corte colector-emisor Corriente

VcE=1200V,VGE=0V

1

mA

GES

Corriente de fuga puerta-emisor Corriente

VGE=20V,VcE=0V

100

nA

Cies

Entrada Capacitancia

VcE=25V, VGE=OV, f=1MHz

2590

pF

Coes

Capacitancia de salida

180

pF

Cres

Capacitancia de transferencia inversacitancia

86

pF

td(on)

Tiempo de retardo de encendido

VcE=600V  VGF=±15V Ic=35A

Rg=120

Inductivo carga Ty=25℃

34

ns

t

Tiempo de subida de encendido

20

ns

td(off)

Tiempo de retardo de apagado

230

ns

t

Tiempo de caída al apagado

160

ns

Eon

Encendido Pérdida de conmutación

2.5

mJ

Eoff

Pérdida de conmutación en el apagado lsc

2.5

mJ

lsc

Datos de cortocircuito

VGE≤15V,Vcc=800V  tp≤10μs, Tv=150℃

151

A

RthJC

Resistencia térmica, unión a caja

Por IGBT

0.87

K/W

Tw OF

Temperatura de unión virtualatura

Durante la conmutación

-40

150

℃
