YZPST-MKPH630VAC
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-MKPH630VAC capacitor
DATOS DE REFERENCIA ESPECÍFICOS
DESCRIPCIÓN | VALOR | CONDICIONES DE PRUEBA | ||
Capacit ance | Capacitancia nominal | 0.33uF | Medición frecuencia: 1kHz±10% Medición voltaje: 1Vrms. | |
Tolerancia de capacitancia | J=±5% | |||
Voltaje | Tensión nominal | 630VAC | 1.6*1.4*UR Unidad:VDC (5 S a 20℃) | |
Tensión soportada | ||||
Factor de disipación (tangente de pérdida) | FD≤0. 1% 1 kHz 1 V FD≤0,2% 10kHz 1 V | Medición frecuencia:1kHz±10% Medición voltaje: 1Vrms. | ||
Resistencia de aislamiento | C≤0.33uF C＞0.33uF | IR≥30000M Ω IR*C≥5000S | medido a tensión nominal oo menos que 100VDC 1 minuto a 20℃ y HR≤65% | |
（Ut-t） | 1.6*U | Unidad:VDC (10 S a 20℃) | ||
（Ut-c） | 3000VDC | Unidad:VAC (60S a 20℃) | ||
≤100FIT |
| |||
<2000M |
| |||
Catálogo climático | 40/85/21 |
| ||
Norma de referencia | IEC61071 GB/T17702 |
| ||
（Irms） | 20A | 70℃ | ||
CARACTERÍSTICAS:
Construcción no inductiva y autorreparable
Resiste esfuerzos de sobretensión.
Excelentes características físicas y ambientales.
APLICACIÓN:
IGBT
Snubber para IGBT
Ampliamente utilizado en dispositivos electrónicos de potencia en circuitos resonantes serie/paralelo;
Ampliamente utilizado en equipos electrónicos de potencia para protección por absorción de tensión pico y corriente pico;

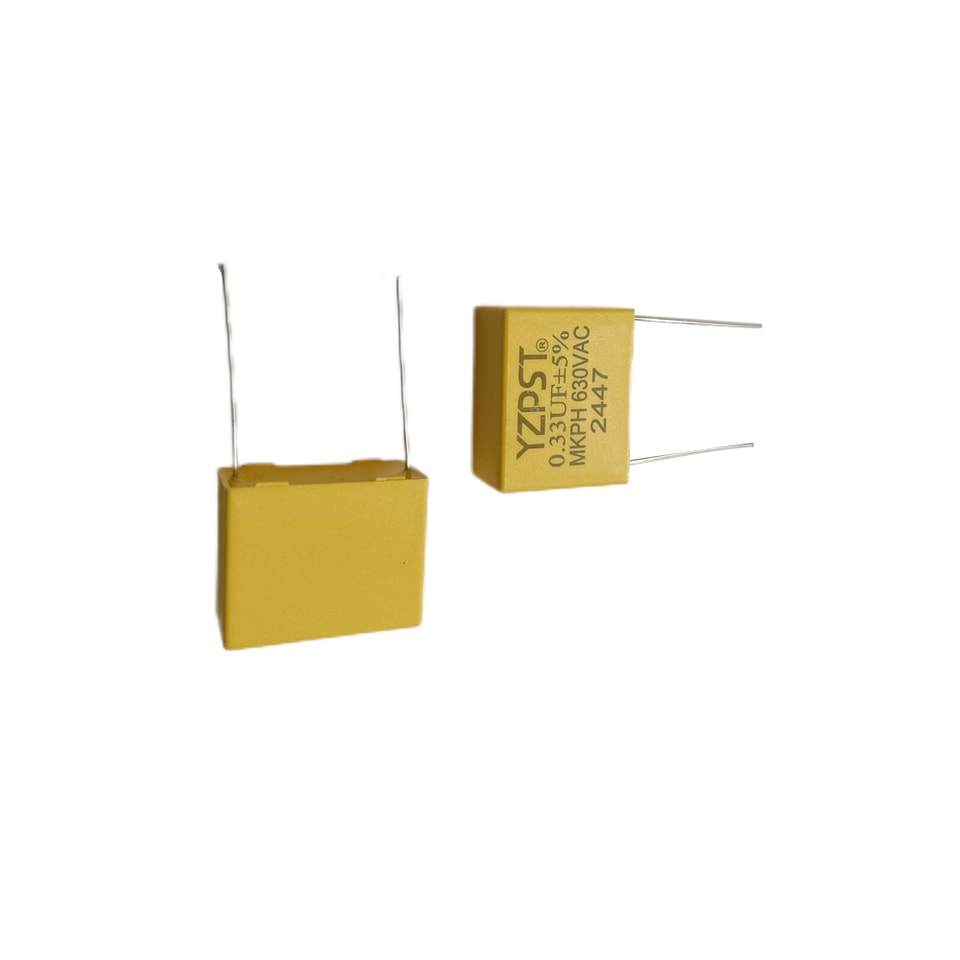

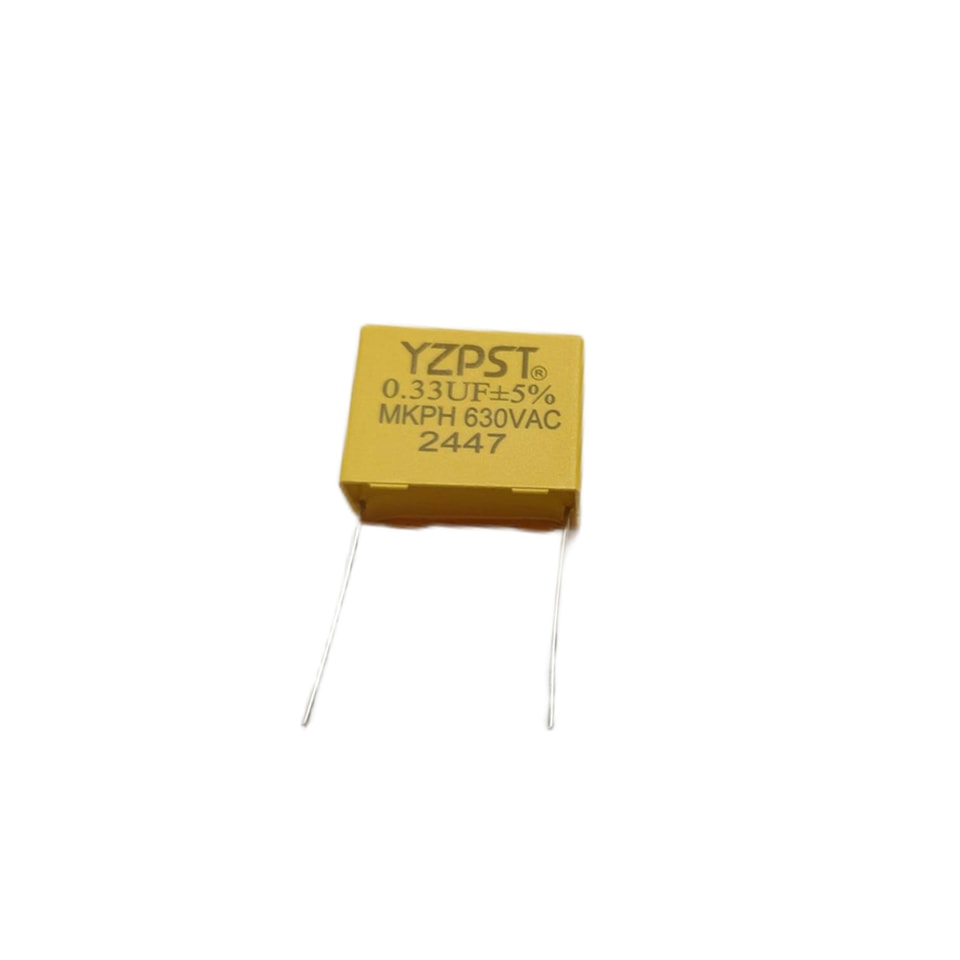

MARCADO:
YZPST
- 33 uF ±5% MKPH630VAC
Marcado: en el condensador individual, incluye:
Capacitancia nominal: por ejemplo, 334
Tensión nominal: por ejemplo, 630VAC
Tolerancia de capacitancia: por ejemplo, J
Símbolo del fabricante: YZPST.
Marcado en el embalaje
Cada unidad de embalaje lleva el tipo, la clasificación, la cantidad y la fecha de fabricación, el lugar de fabricación y el nombre del fabricante
6.EXPLICACIÓN DE LA TERMINOLOGÍA IMPORTANTE:
Capacitancia nominal
El valor de capacitancia nominal en picofaradios se expresa mediante un número de tres cifras; las dos primeras son cifras significativas y la última indica el número de ceros que siguen.
Ejemplo: 224 indica 220.000 pF o 0,22 uF
225 indica 2.200.000 pF o 2,2 uF
UNIDAD DE CAPACITANCIA:
1F= 1.000mF= 1.000.000uF= 1.000.000.000nF= 1.000.000.000.000pF

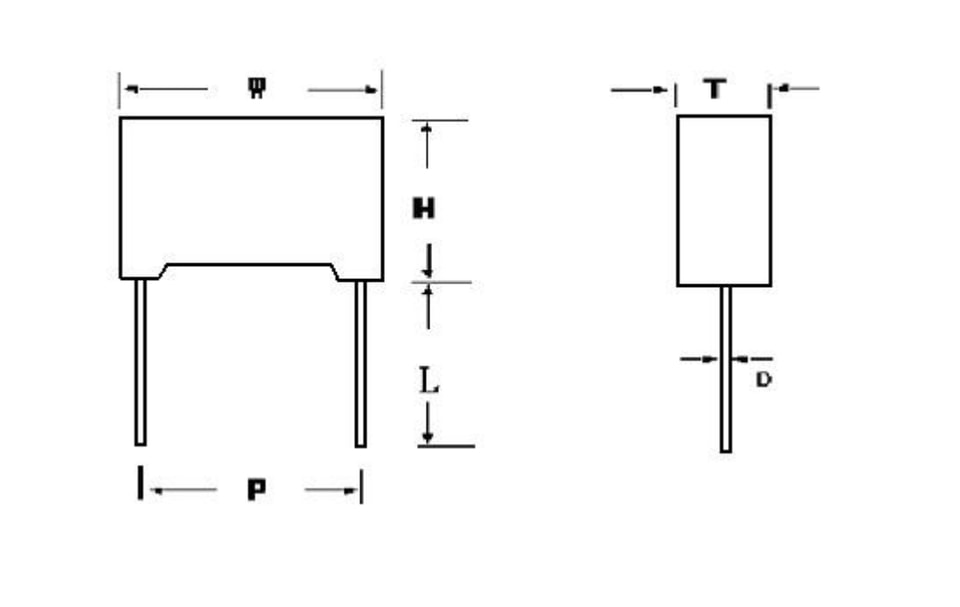

DIBUJO DEL CONTORNO:
