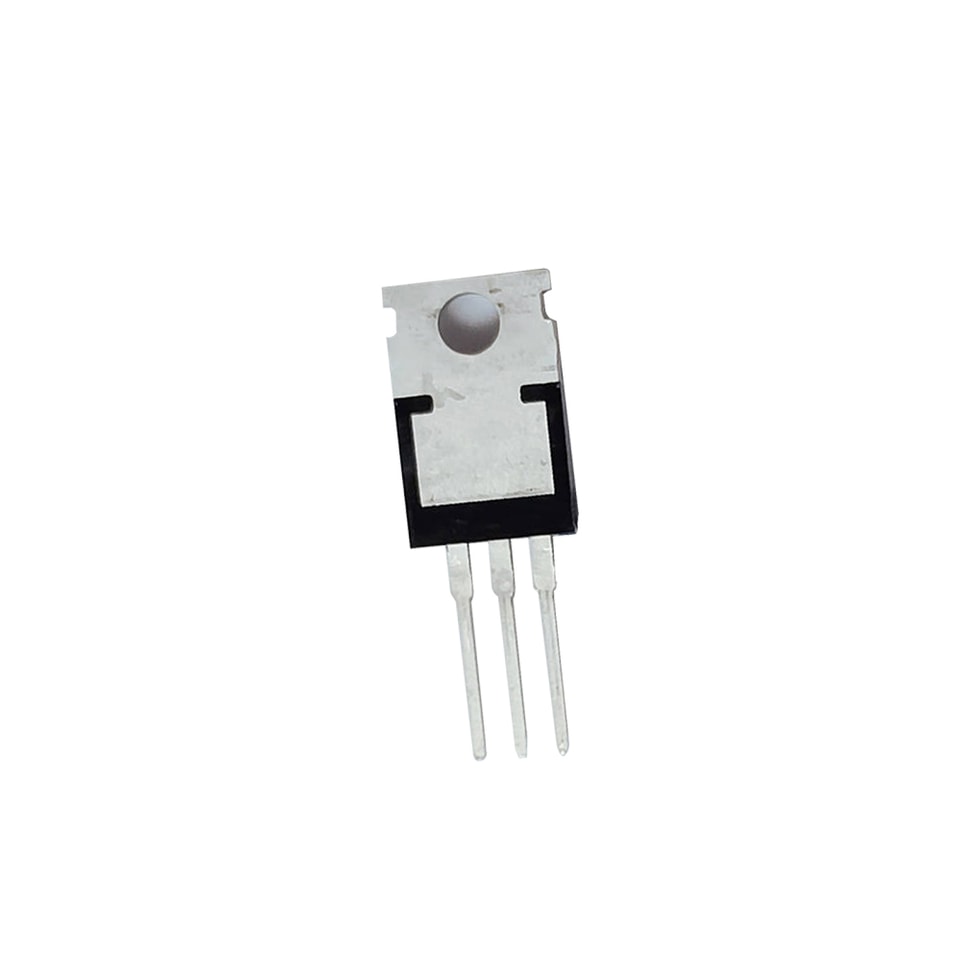

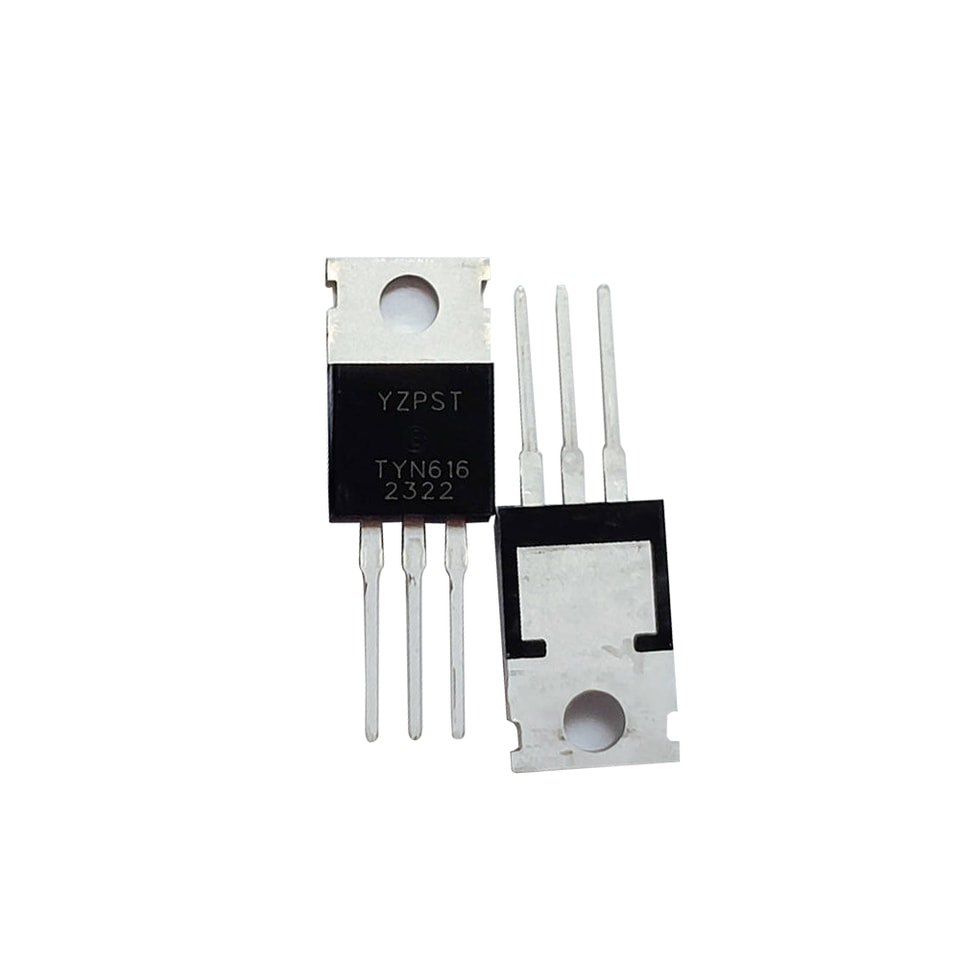

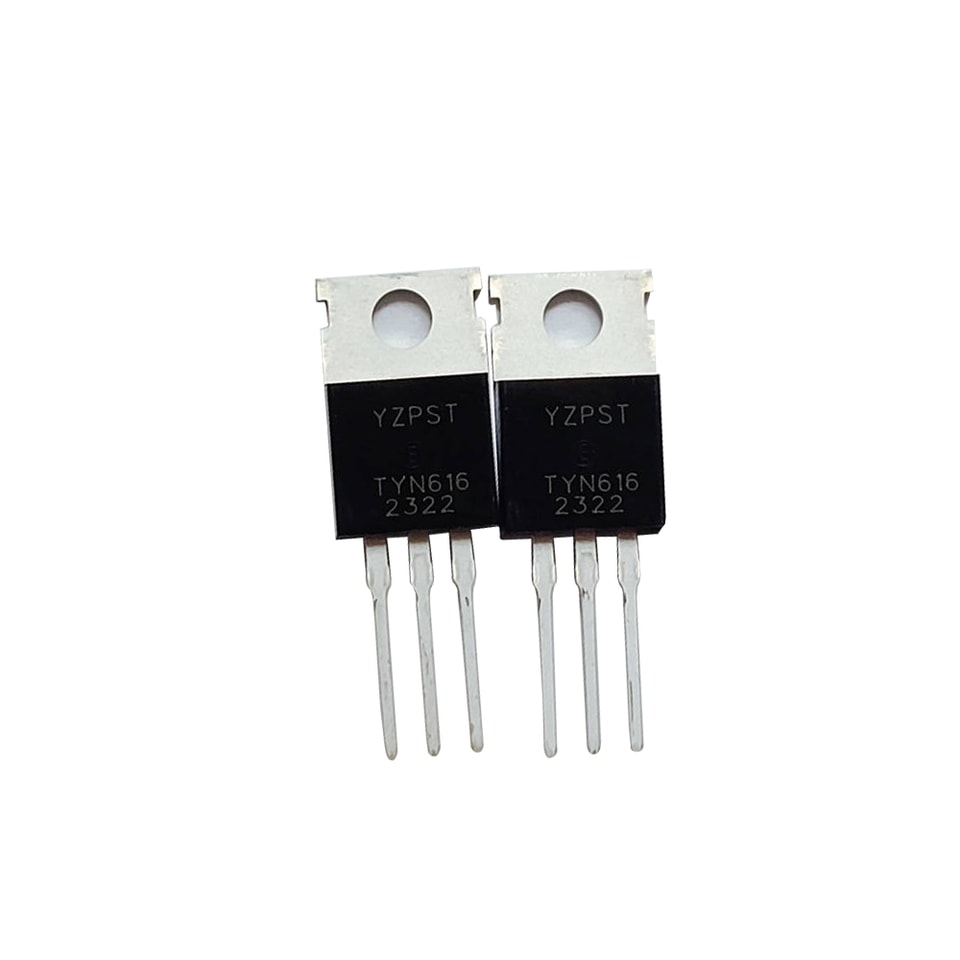

YZPST-TYN616
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
N.º de pieza SCR: YZPST-TYN616

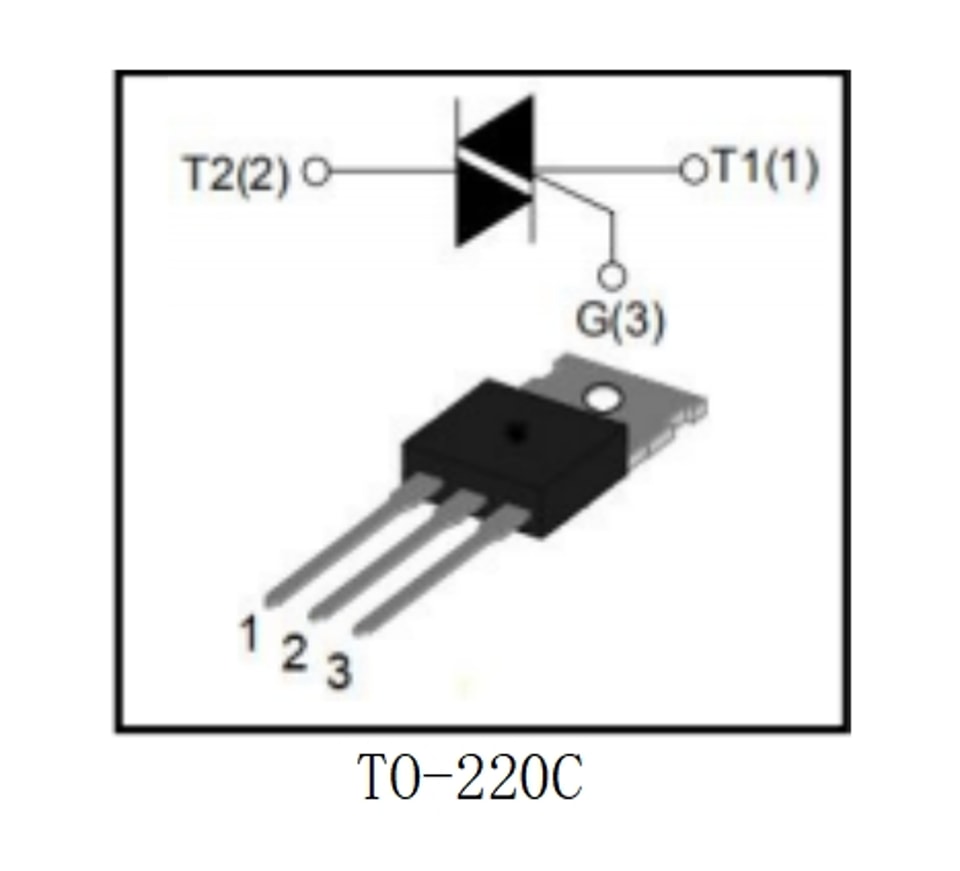

Encapsulado
TO-220C
Principal Características Tj=25℃
Símbolo | Valor | Unidad |
IT (RMS) | 16 | A |
VDRM / VRRM | 600 | V |
IGT | 2 hasta 15 | mA |
Valores absolutos (valores límite)
Símbolo | Parámetro | Valor | Unidad |
IT (RMS) | Corriente eficaz en estado de conducción (ángulo de conducción de 180°) | 16 | A |
IT(AV) | Corriente media en estado de conducción (ángulo de conducción de 180°) | 10 | A |
ITSM | Pico de corriente no repetitiva en estado ON Corriente (tp=10 ms) | 160 | A |
I2t | (tp=10 ms) | 100 | A2S |
IGM | Corriente máxima de compuerta (tp=20 μs) | 4 | A |
PGM | Potencia de pico de compuerta | 5 | W |
PG(AV) | Potencia media de compuerta | 1 | W |
Tstg Tj | Temperatura de almacenamiento Temperatura de unión de funcionamiento | -40--+150 -40--+125 | ℃ |
Resistencias térmicas
Símbolo | Parámetro | Valor | Unidad |
Rth (j-c) | Unión a encapsulado | 1. 1 | K/W |
Rth (j-a) | Unión a ambiente | 55 | K/W |
Características eléctricas (Tj=25℃ salvo que se indique lo contrario)
| Símbolo | Condiciones de prueba | Valor | Unidad | |||
| Mín. | Tipo | Máx. | ||||
| IGT | VD=6 V,RL= 100Ω | 2 | 5 | 15 | mA | |
| VGT | VD= 12 V, RL= 100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3,3 kΩTj=110℃ | 0.2 | ----- | ----- | V | |
| IH | IT= 100mA Puerta Abierto | ----- | 30 | 40 | mA | |
| dV/dt | VD67%VDRM, Compuerta abierta, Tj=125℃ | 400 | v/μs | |||
| ----- | ----- | |||||
| VTM | IT=24 A,tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| Irrm | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

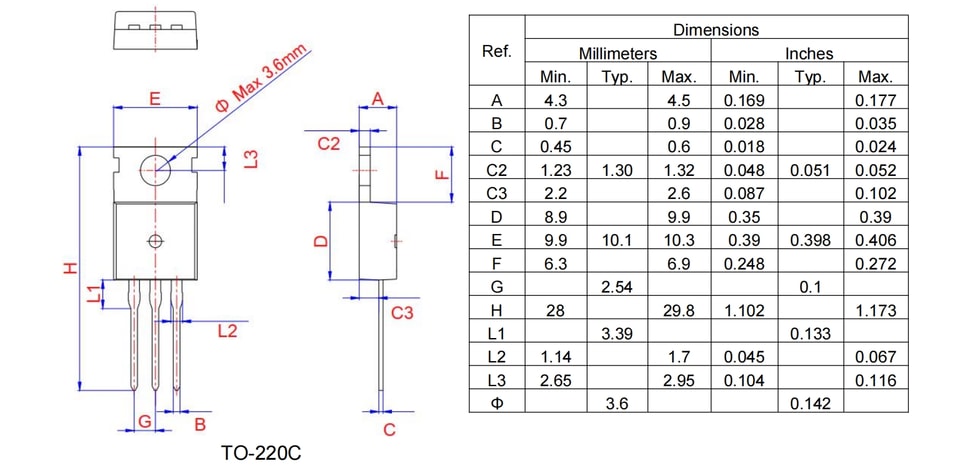

Medidas del encapsulado
.jpg)
