YZPST-FD1000A
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Características:
. Estructura totalmente difusa
. Alta capacidad de sobretensión
. Capacidad de bloqueo hasta2800voltios
. Recuperación inversa suave

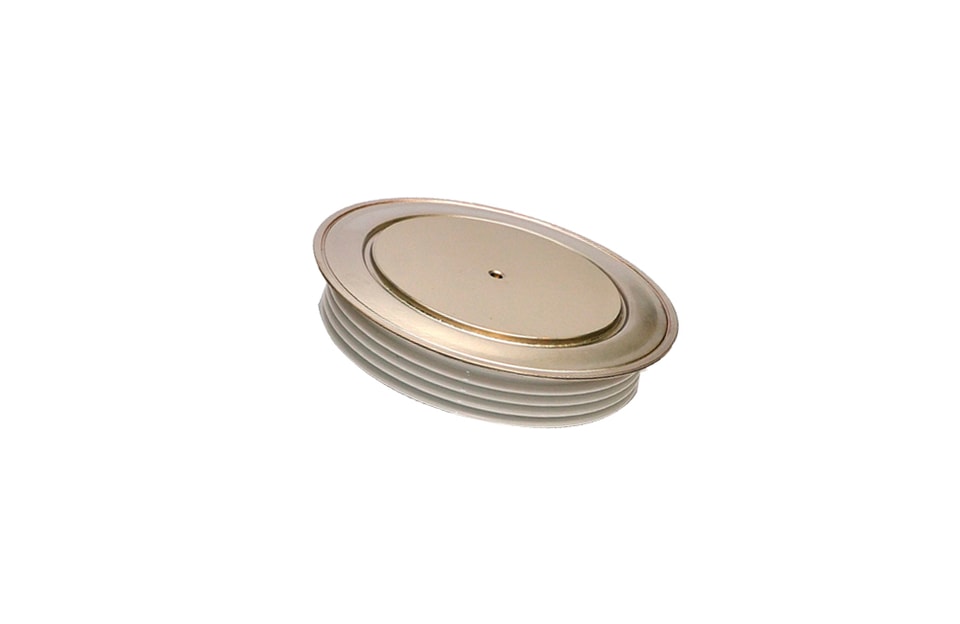

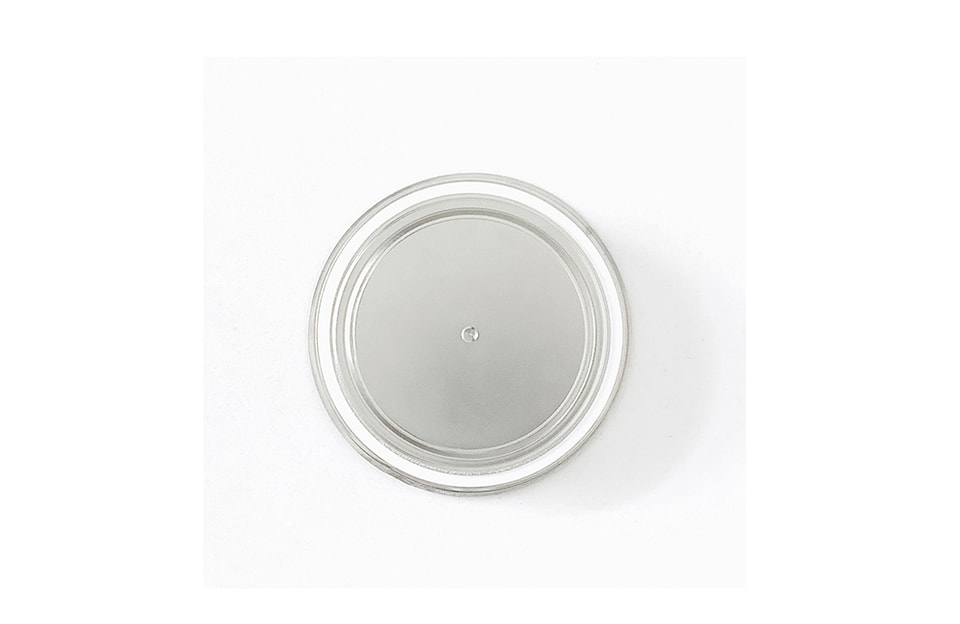

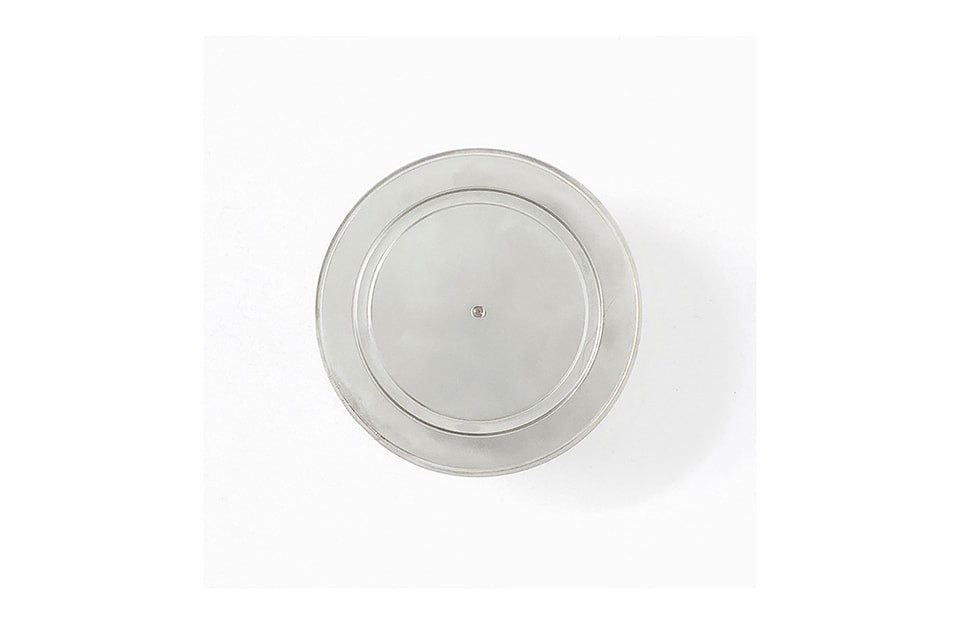

. Encapsulado cerámico hermético robusto
. Dispositivo ensamblado por presión
Bloqueo inverso
Tipo de dispositivo | VRRM(1) | VRSM(1) |
FD1000A50 | 2500 | 2800 |
FD1000A56 | 2800 | 3100 |
VRRM= tensión inversa máxima repetitiva
VRSM= tensión inversa máxima no repetitiva (2)
Fuga inversa máxima repetitiva | IRRM
| 10 mA 50 mA (3) |
Conducción: estado de encendido
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor medio de la corriente en conducción | IF(AV) |
| 1000 |
| A | Onda sinusoidal, 180oconducción,Tc=100oC |
Valor RMS de la corriente en estado de conducción | IFRMS |
| 1570 |
| A | Valor nominal |
Pico de sobretensión de un ciclo corriente no repetitiva |
IFSM |
| 25000
|
| A
| 10,0 ms (50 Hz), onda sinusoidal- forma, 180oconducción, Tj= 175oC |
I²t | I2t |
| 2.6x105 |
| A2s | 10 msec |
Tensión máxima en conducción | VFM |
| 1.65 |
| V | IFM =2500A; ciclo de trabajo£0,01%; Tj= 160oC
|
Corriente de recuperación inversa (4) | IRM(REC) |
| 250 |
| A | IFM= 1000 A; dIF/dt = 10 A/ms, Tj = 160 °C |
Carga de recuperación inversa (4) | Qrr |
| * |
| mC |
|
Tiempo de recuperación inversa (4) | tRR |
| * |
| ms |
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones | |
Temperatura de funcionamiento | Tj | -40 | +150 |
| oC |
| |
Temperatura de almacenamiento | Tstg | -40 | +150 |
| oC |
| |
Resistencia térmica: unión a encapsulado | RQ(j-c)
|
| 0.023
|
| oC/W | Refrigeración por ambas caras
| |
Resistencia térmica: de la carcasa al disipador | RQ(c-s) |
| 0.010
|
| oC/W | Refrigeración por ambas caras *
| |
Fuerza de montaje | P |
| 24 |
| kN |
| |
Peso | W |
|
|
600 |
g | ||
Para obtener más información sobrerectificadordescargue el archivo PDF anterior titulado « YANGZHOU POSITIONING TECH CO Power thyristor and diode parts »
