COMPONENTE DE POTENCIA

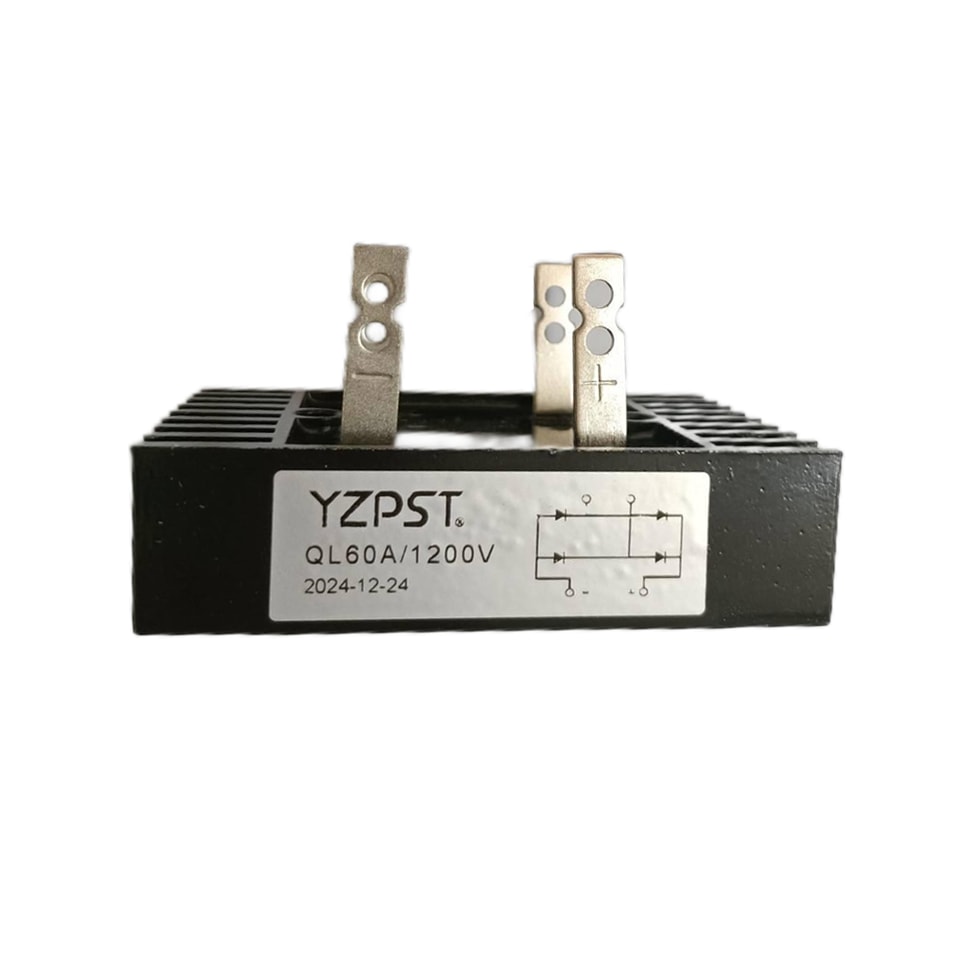

YZPST-QL60A-1200V
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
YZPST-QL60A
Monofásico de 60 A
Rectificadores de puente de silicio
Características
Ideal para placa de circuito impreso
La técnica de construcción fiable y de bajo costo da como resultado un producto económico
Soldadura a alta temperatura garantizada: 260℃ / 10 segundos / 0,375” (9,5 mm)
longitud de los terminales con 5 lb (2,3 kg) de tensión

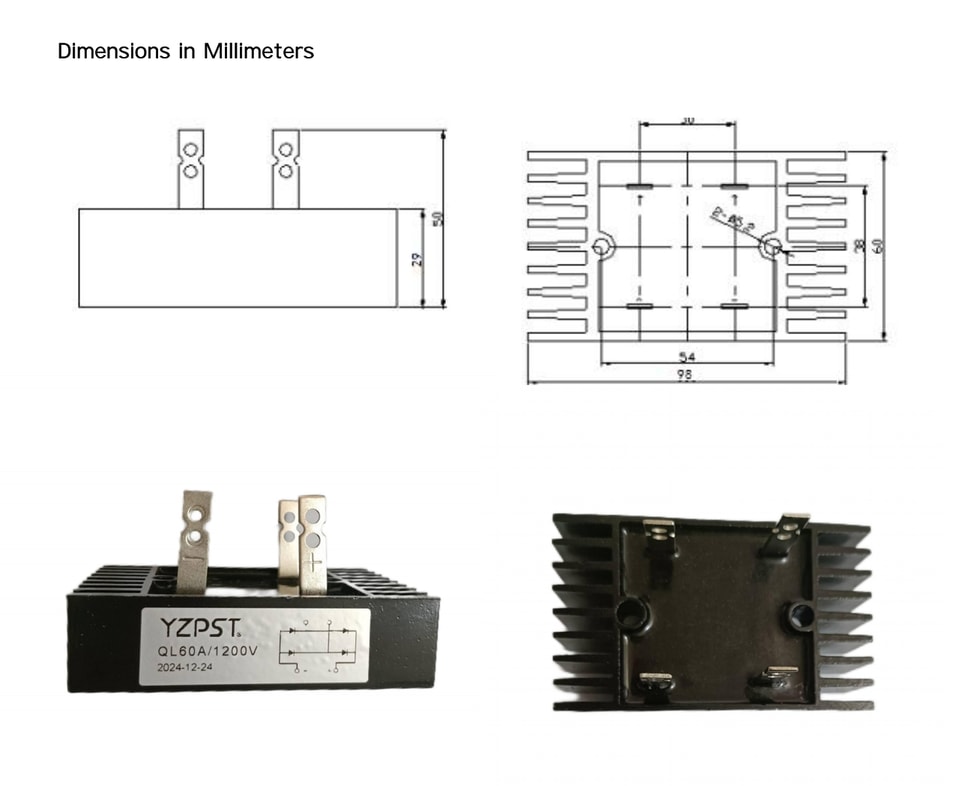

Datos mecánicos
Caja: plástico moldeado
Terminal: estañado
Polaridad: según marcado
| DFR | QL | QL | QL | QL | QL | QL | QL | ||
| símbolo | UNIDAD | ||||||||
| 60A-02 | 60A-04 | 60A-06 | 60A-08 | 60A-10 | 60A-12 | 60A-16 | |||
| Máximo recurrente pico inversa voltaje | VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Entrada máxima RMS voltaje | VEficaz | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
| Bloqueo máximo en CC voltaje | VCC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Tc=55℃ | ID | 60 | A | ||||||
| Máximo promedio directa salida rectificado | |||||||||
| Pico de corriente de sobretensión directa current semiciclo único de 8,3 ms senoidalve | IFSM | 1000 | A | ||||||
| IF =30 A, | VF | 1.1 | V | ||||||
| Tensión directa máximaage | |||||||||
| Tensión inversa máximaage | IR | 10 | μA | ||||||
| IR(H) | 200 | μA | |||||||
| Resistencia térmica unión a carcasa | RθJC | 0.45 | °C/W | ||||||
| Resistencia térmica carcasa a ambiente | RθJA | 0.5 | °C | ||||||
| Rango de temperatura de funcionamientorango de temperatura | TJ | -40～+125 | °C | ||||||
| rango de temperatura de almacenamientorango de temperatura | TSTG | -40～+150 | °C | ||||||
