YZPST-DFM3000WXS17-A000
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

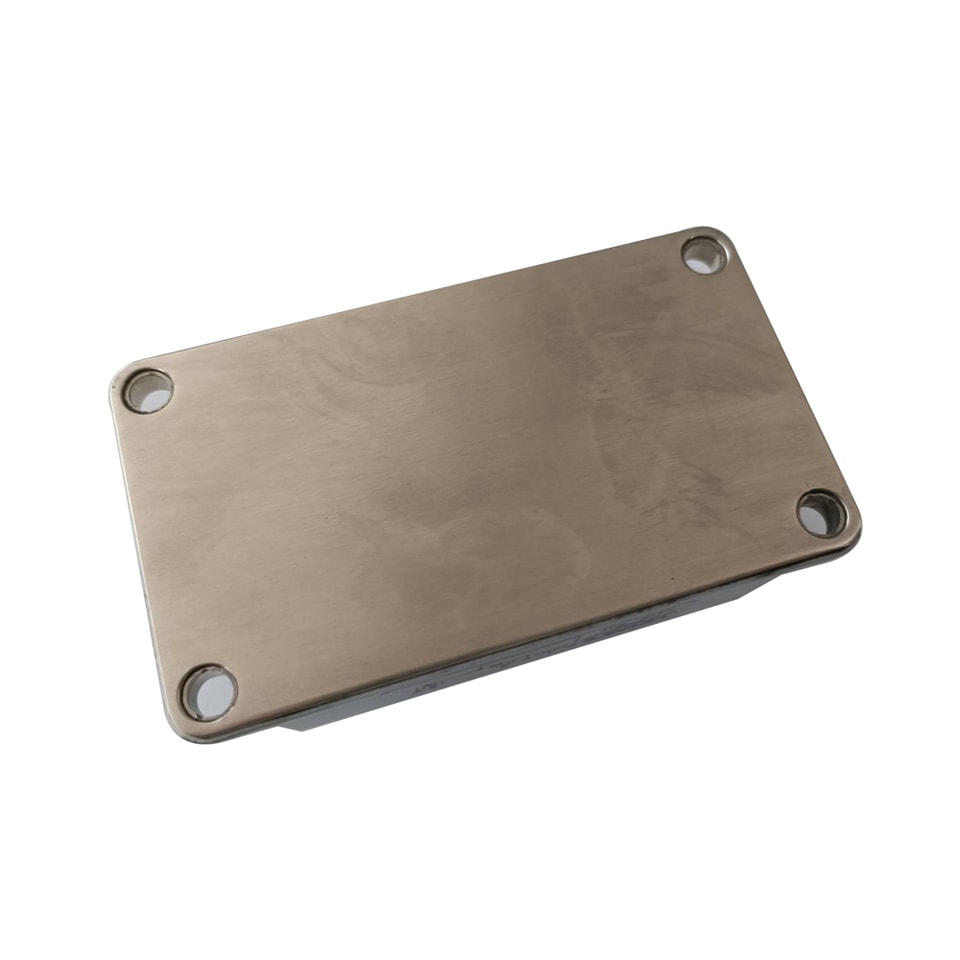

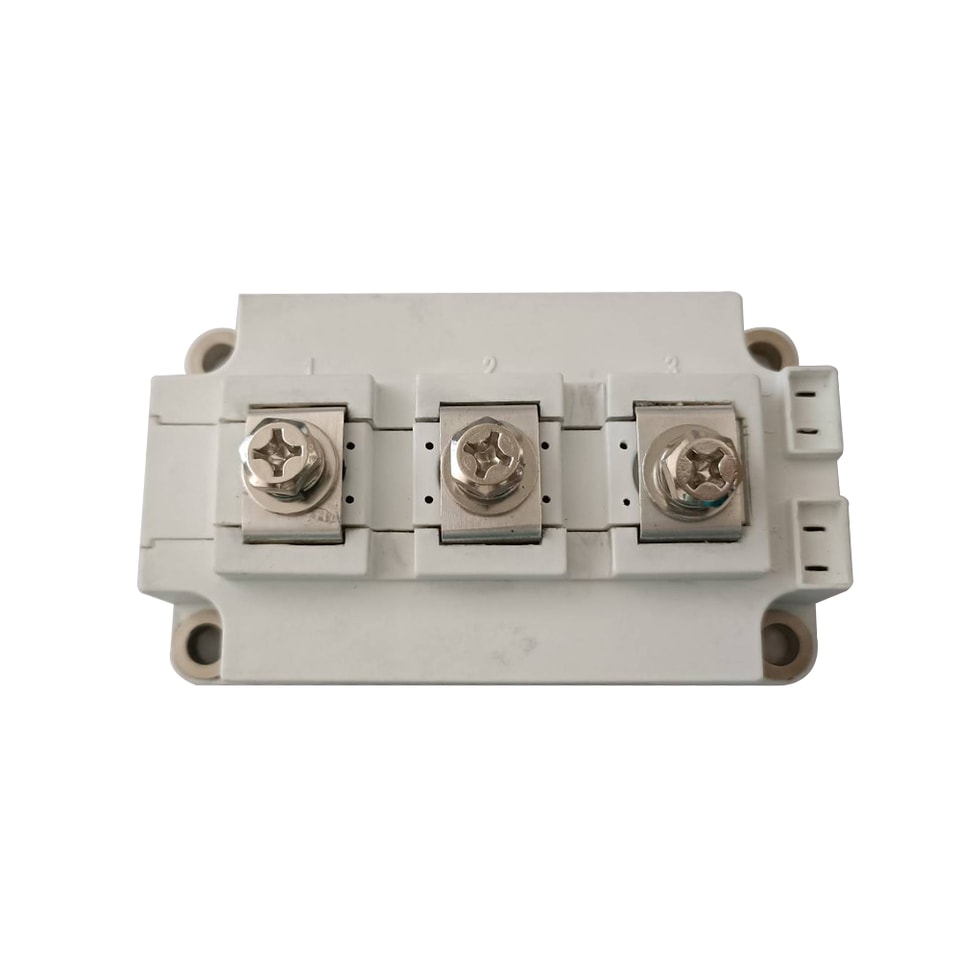

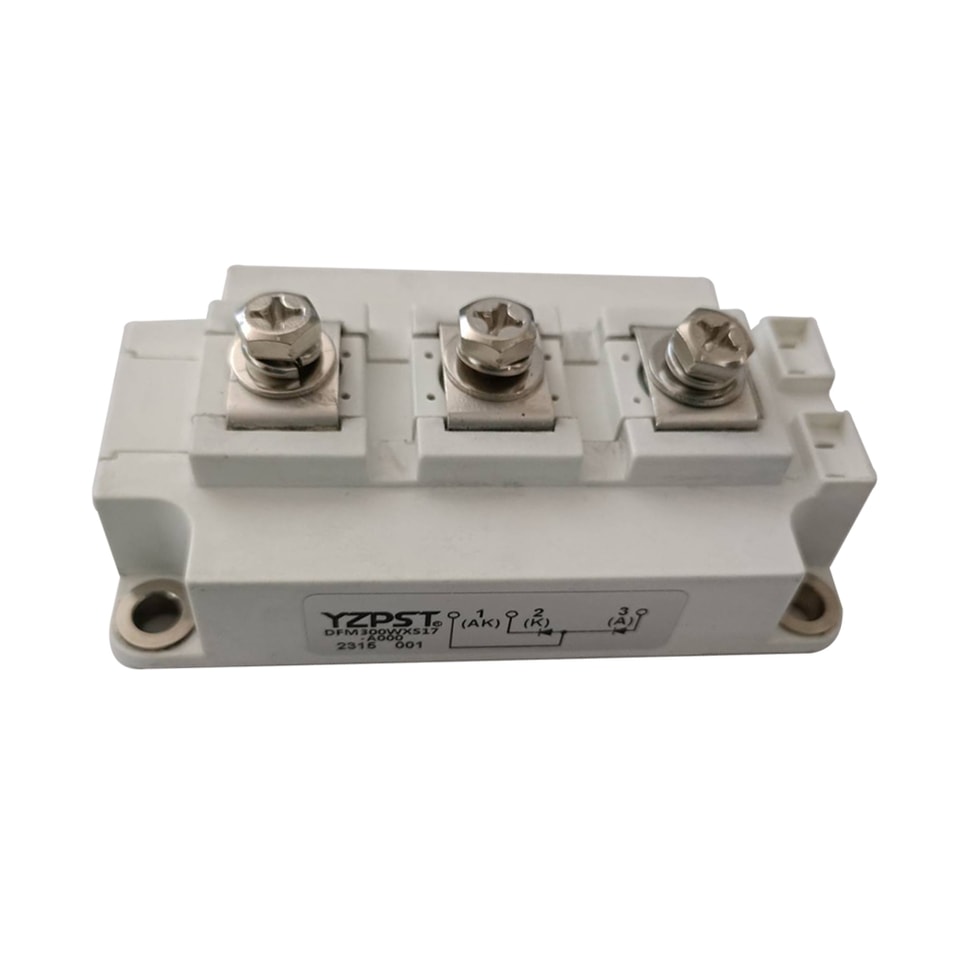

Módulos de diodos rápidos P/N：YZPST-DFM3000WXS17-A000
Características
- Transferencia de calor mediante base metálica aislada con cerámica de óxido de aluminio
- Uniones soldadas en duro para alta fiabilidad
- Reconocido por UL
Aplicaciones típicas
- Rectificador para aplicaciones de accionamiento
- Rectificadores para UBS
- Cargadores de baterías
BLOQUEO
Símbolo | Condición | Clasificaciones | Unidad |
VRRM VRSM | Tj= TjMáx. | 1700 1800 | V |
IRRM | A VRRM，monofásico，media onda，Tj= TjMáx. | 10 | mA |
VISOL | 50 Hz, 1 s/1 min | 4800/4000 | V |
CONDUCCIÓN
Símbolo | Condición | Clasificaciones | Unidad |
IF(AV) | TC=65°C; seno de 180° | 300 | A |
IF(Eficaz) | TC=82°C; seno de 180° | - | A |
IFSM | Tj= TjMáx.; t = 10 ms (50 Hz); senoidal | 2449 | A |
I2t | Tj= TjMáx.; t = 10 ms (50 Hz); senoidal | 30 | kA2S |
VF(TO) | Tj = Tj máx. | - | V |
rF | Tj = Tj máx. | - | mΩ |
VFM | Corriente en conducción 300A, Tj=125°C | 2.05 | V |
Trr | Tj = 25°C IF =400A –di/dt=2250A/us VR =900V | 900 | ns |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
Rth(j-c) | Por módulo | 0.10 | °C/W |
Rth(c-h) | Por módulo | 0.015 | °C/W |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
M | par de montaje | 5 | Nm |
par de terminales | 5 | Nm | |
W |
| - | g |
