Triacs de compuerta sensible YZPST-BTA212-600B

DESCRIPCIÓN GENERAL
Triacs de compuerta sensible pasivados en un sobre de plástico, destinados para su uso en aplicaciones de conmutación bidireccional de propósito general y control de fase, donde se requiere alta sensibilidad en los cuatro cuadrantes.

Correo electrónico: info@yzpst.net

Tel: 008613805278321

Whatsapp: 8613805278321

descripción1
Cierre de cremallera Sudaderas deportivas 1/5 con cremallera para hombres. Tejido elástico, ligero, de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta cerca del cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento

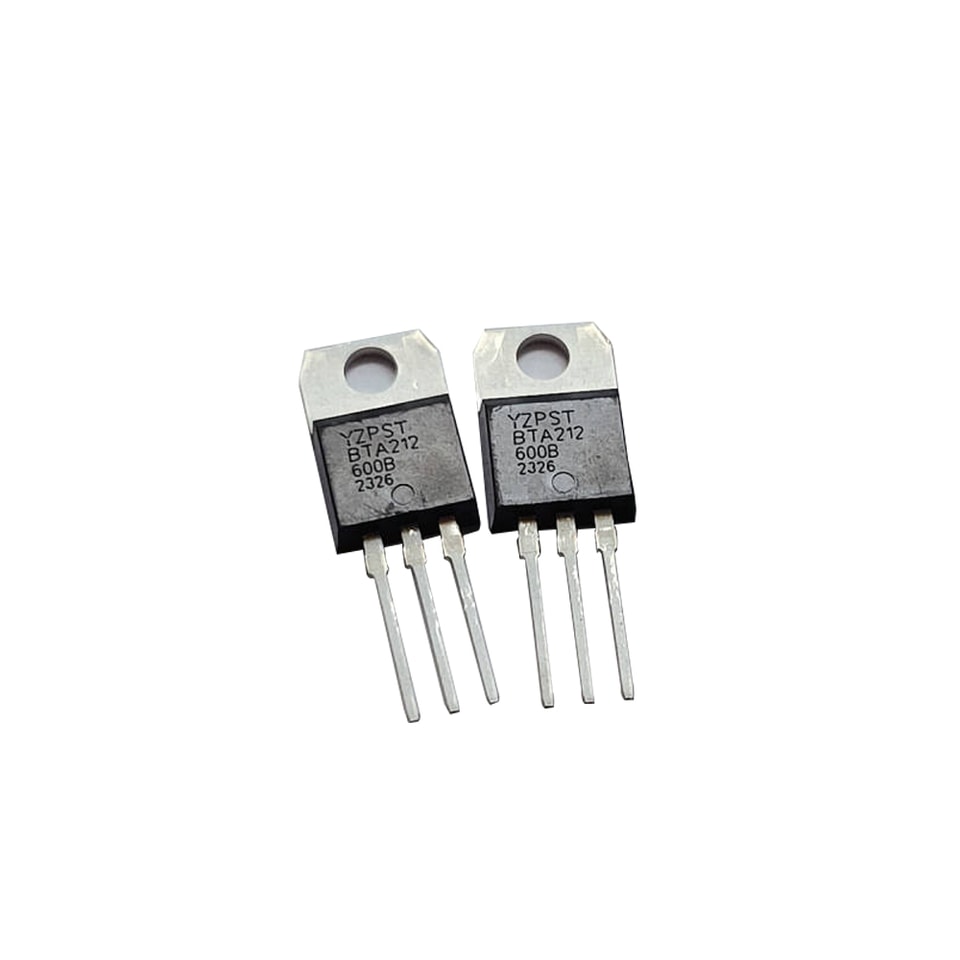

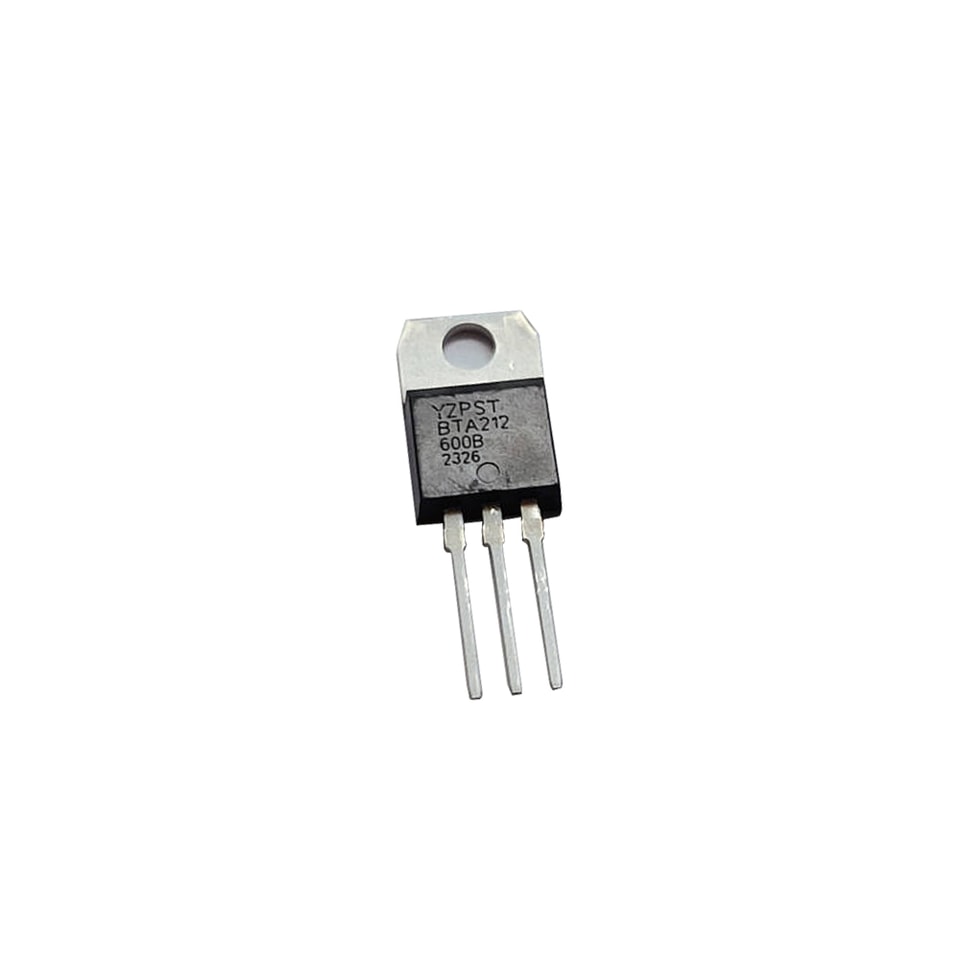

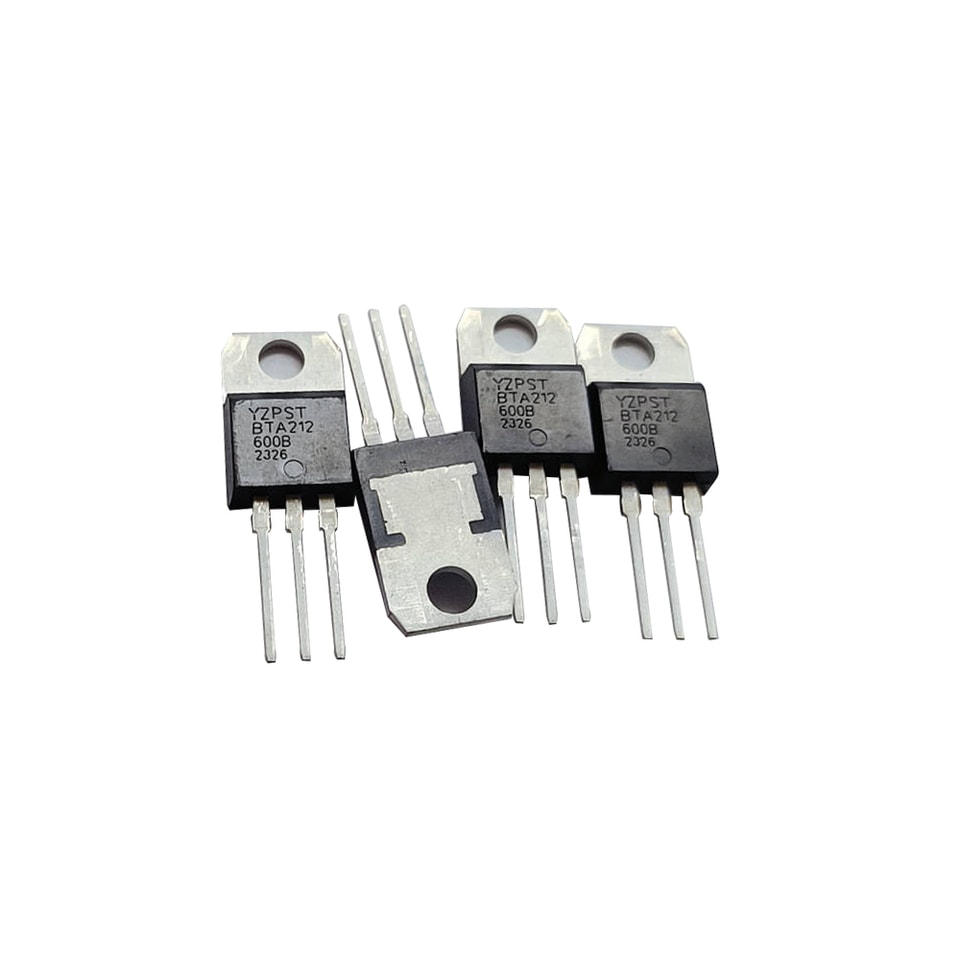

YZPST-BTA212-600B BTA212-600B 600V TO-220 Triacs puerta sensible

Triacs de compuerta sensible YZPST-BTA 212-600B

DESCRIPCIÓN GENERAL
Triacs de compuerta sensible pasivados en un sobre de plástico, destinados para su uso en aplicaciones de conmutación bidireccional de propósito general y control de fase, donde se requiere alta sensibilidad en los cuatro cuadrantes.

VALORACIÓN MÁXIMA ABSOLUTA S ( Ta = 25 O C)

Parámetro Símbolo Tipo Unidad
Pico repetitivo de apagado estado voltajes V DRM 600 V
V RRM
Corriente RMS en estado de encendido I T(RMS) 12 A
Pico no repetitivo I TSM 95 A
corriente de estado activo
Máx. Temperatura de operación de la unión T j 110 o C
Temperatura
Temperatura de almacenamiento T stg -45~ 150 o C

CARACTERÍSTICAS ELÉCTRICAS (Ta = 25 O C)

Parámetro Símbolo Prueba Condiciones Mín Tipo Máx Unidad
Voltaje repetitivo pico de estado apagado es V DRM 600 V
V RRM
Corriente RMS en estado de encendido I T(RMS) onda sinusoidal completa; T mb \ 107u00a0 o C u2014 12 u2014 A
Tensión en estado de encendido V T I T = 15A u2014 1.4 1.65 V
Corriente de retención I H V D = 12 V; I GT = 0.1 A 60 mA
T2+G+ u2014 u2014 50
Gate trigger T2+G- u2014 u2014 50
actual T2-G- I GT V D = 12 V; I T = 0.1 A u2014 u2014 50 mA
T2-G+ 100
T2+G+ u2014 u2014 60
Latching T2+G- 90
actual T2-G- I L V D = 12 V; I GT = 0.1 A 60 mA
T2-G+ u2014 u2014 90
Puerta disparador voltaje V GT V D = 12 V; I T = 0.1 A 0.7 1.5 V
