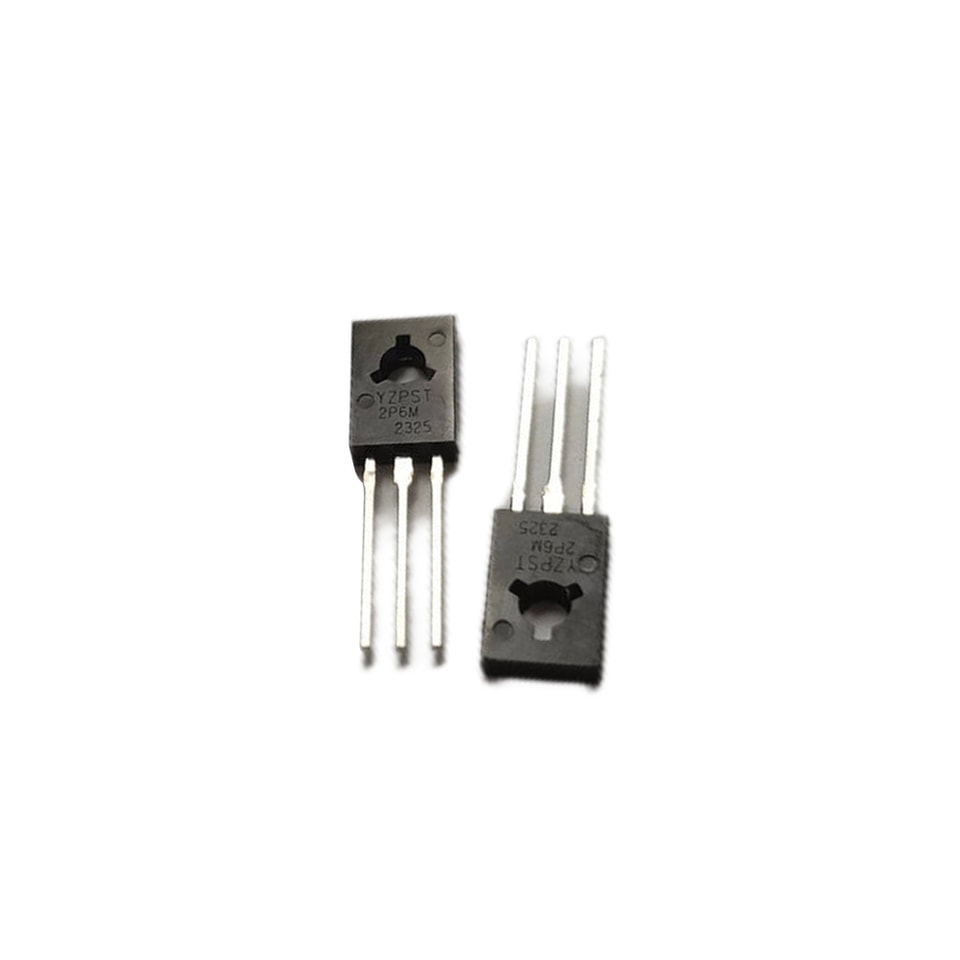

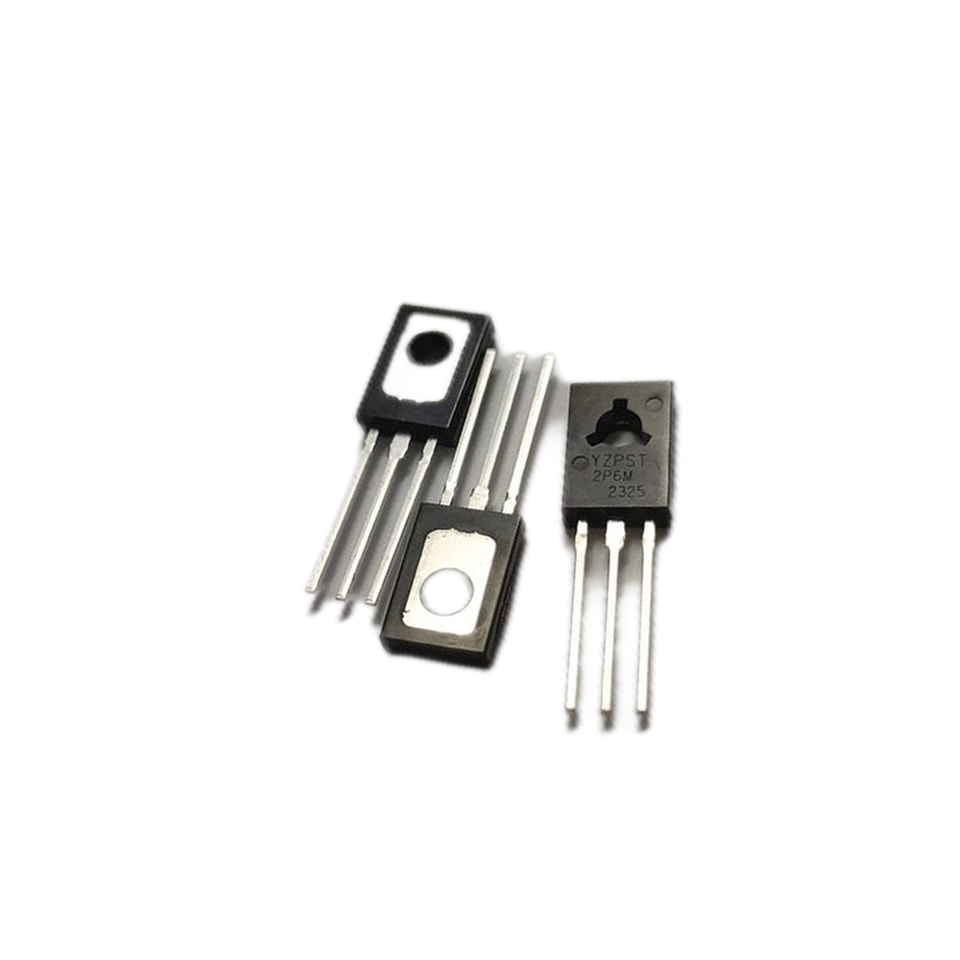

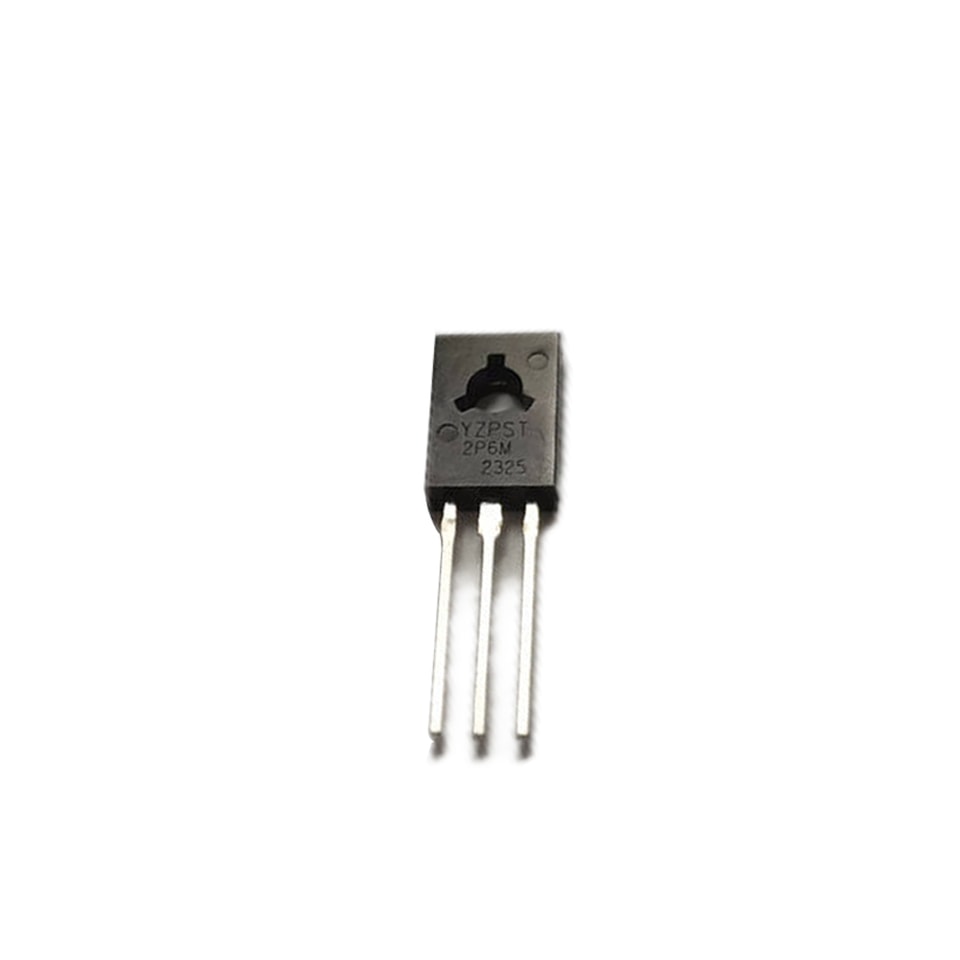

YZPST-2P6M 10-30UA
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
2P6M 2A Sensibilidad SCR
DESCRIPCIÓN:
La serie SCR 2P6M de 2 A ofrece una alta tasa dv/dt
con gran resistencia a las interferencias electromagnéticas.
Se recomiendan especialmente para su uso en interruptores diferenciales, rectificadores controlados, encendedores, etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidad |
IT(RMS) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
VALORES ABSOLUTOS ABSOLUTOS VALORES NOMINALES:
Parámetro | Símbolo | Valor | Unidad |
rango de temperatura de almacenamiento de la unión | Tstg | -40~150 | ℃ |
Rango de temperatura de unión de funcionamiento | Tj | -40~110 | ℃ |
Tensión repetitiva máxima de bloqueo en estado de reposo (Tj=25℃) | VDRM | 600 | V |
Tensión repetitiva máxima inversa (Tj=25℃) | VRRM | 600 | V |
Corriente eficaz en estado de conducción | IT(RMS) | 2 | A |
Corriente máxima de pico en conducción no repetitiva (ciclo completo, F=50Hz) | ITSM | 20 | A |
Valor de I²t para fusible (tp=10 ms) | I2t | 2 | A2s |
Tasa crítica de aumento de la corriente en conducción (IG=2×IGT) | dI/dt | 50 | A/μs |
Corriente máxima de compuerta | IGM | 0.2 | A |
disipación media de potencia de compuerta | PG(AV) | 0.1 | W |
potencia pico de compuerta | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉCTRICAS (Tj=25℃ salvo que se especifique lo contrario)
| Símbolo | Valor | ||||
| Condición de prueba | MÍN | TIPO | MAX | Unidad | |
| IGT | VD=12V, RL=33Ω | - | 50 | 200 | μA |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj=110℃ | 0.2 | - | - | V |
| IH | IT=50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj=110℃ RGK=1KΩ | 20 | - | - | V/ µs |
TÉRMICAS RESISTENCIAS
| Símbolo | Condición de prueba | Valor | Unidad | |
| TO-251-4R/TO-252-4R | 6.5 | |||
| TO-92 | 10 | |||
| TO-126 | 7 | |||
| unión a case(CA) | SOT-89-3L | 8.3 | ℃/W | |
| Rth(j-c) | SOT-223-3L | 7.3 | ||

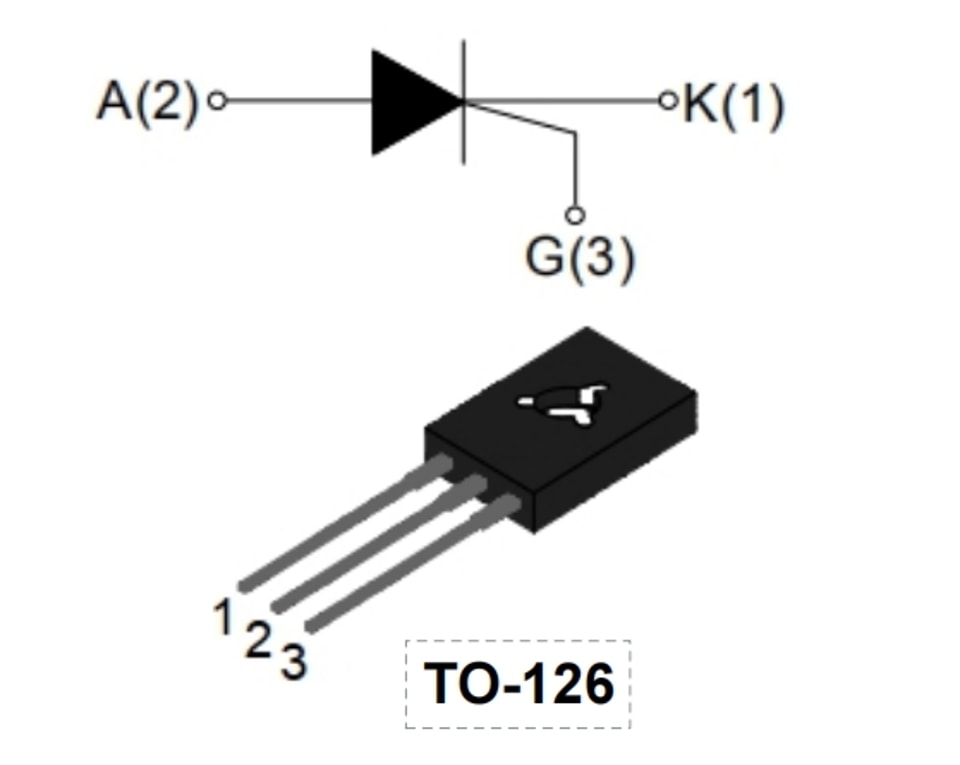

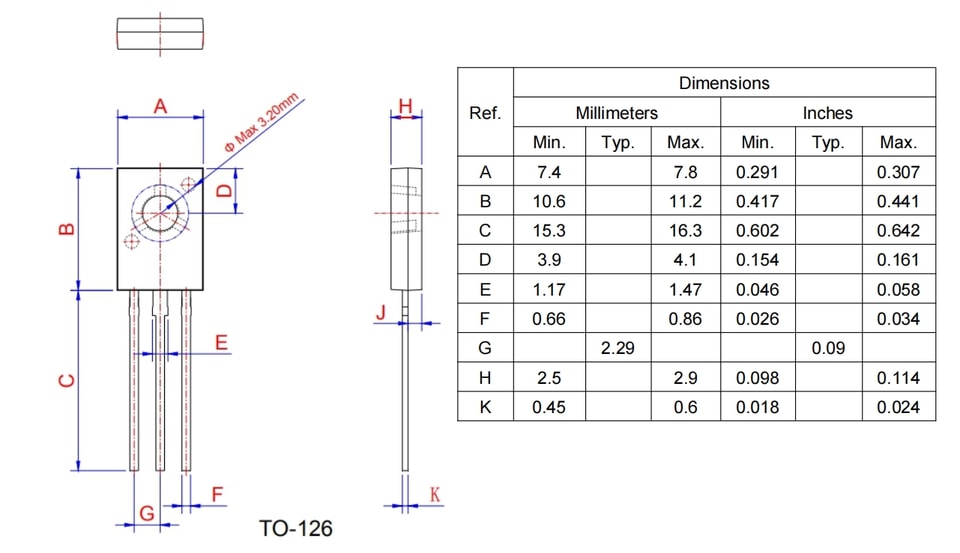

ENCAPSULADO DATOS MECÁNICOS
.jpg)
.jpg)
.jpg)
