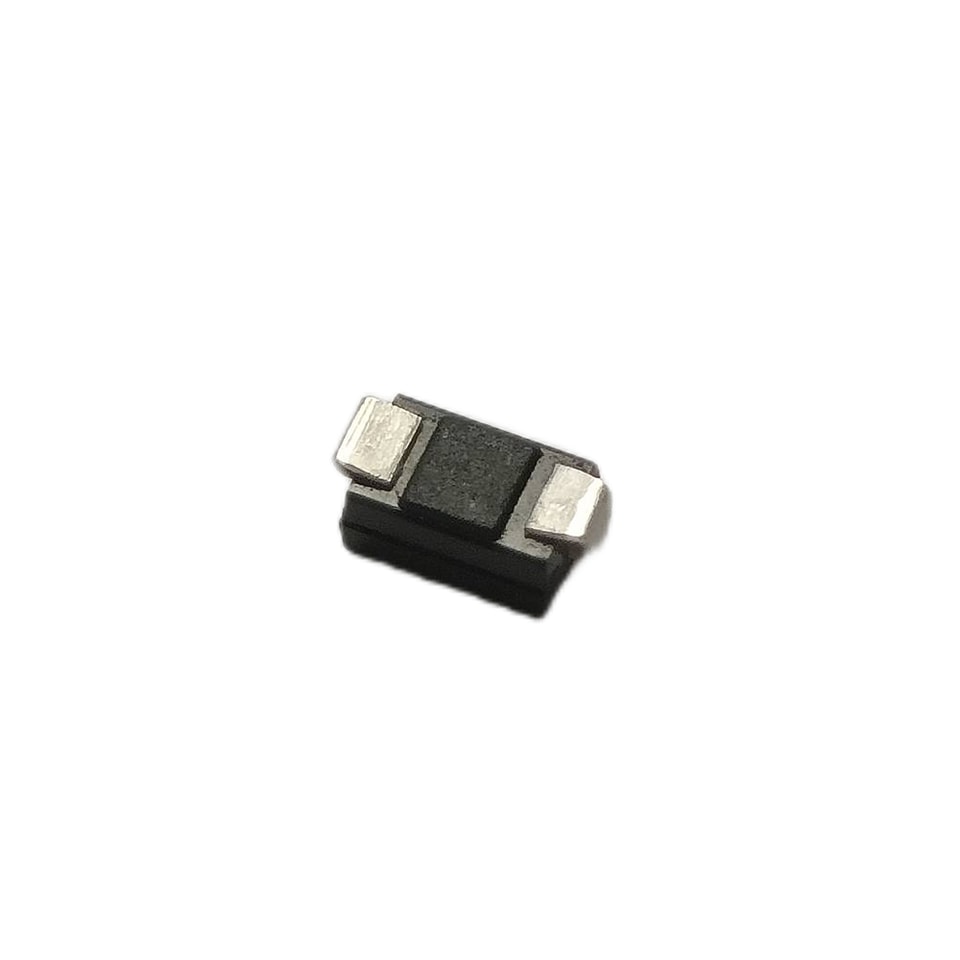

Diodo rectificador de alta tensión de recuperación rápida en plástico YZPST-2CL08K con tensión inversa de 8 kV
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Rectificador de alta tensión de recuperación rápida en encapsulado plástico
YZPST-2CL08K
Corriente directa 5 mA
Características
Valores nominales máximos y características térmicas a 25 ℃ de temperatura ambiente, salvo que se especifique lo contrario.
Artículo | Símbolos | 2CL06K | Unidad |
Tensión inversa máxima repetitiva | VRRM | 8 | kV |
Corriente media directa | IF(AV) | 5 (onda senoidal de media onda a 50 Hz, carga resistiva Ta=25℃) | mA |
Corriente de pico directa no repetitiva | IFSM | 2 (onda senoidal semiciclo de 50 HZ, 1/2 ciclo, Ta=25℃) | A |
Temperatura ambiente | Tamb | -40 --- +100 | ℃ |
Temperatura virtual de la unión | TJ | 120 | ℃ |
Temperatura de almacenamiento | Tstg | -40 --- +120 | ℃ |
Características eléctricas Valores nominales a 25 ℃ de temperatura ambiente, salvo que se indique lo contrario.
Artículo | Símbolos | 2CL08K | Unidad | ||
Caída de tensión directa | IF = 10 mA | VF | 10 | V | |
Corriente inversa a temperatura normal | VR=VRRM | IRm1 | 2 | μA | |
TA=100℃ Corriente inversa a alta temperatura | VR=VRRM | IRm2 | 5 | μA | |
Tiempo de recuperación inversa | IF=2 mA, Irp=4 mA recuperación de 1 mA | trr | 100 | nS | |
