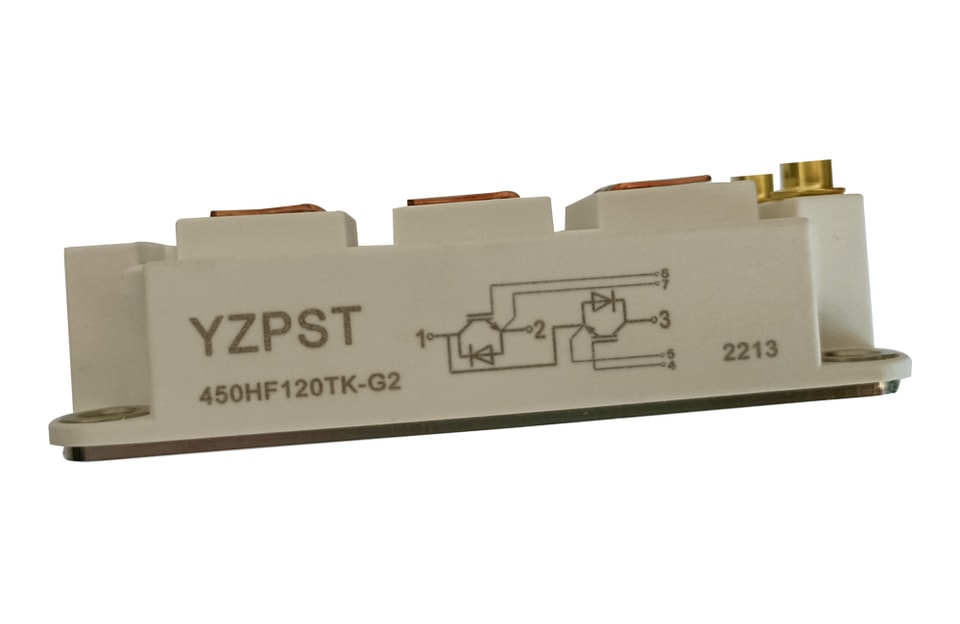

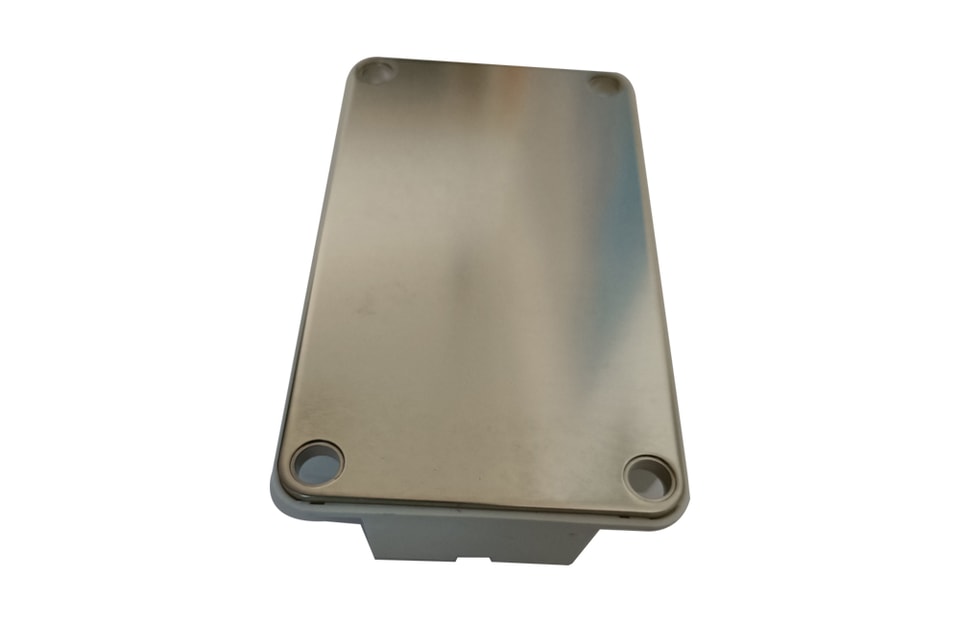

YZPST-450HF120TK-G2

✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos

Correo electrónicoinfo@yzpst.net

Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

CENTRO DE DOCUMENTACIÓN

VALORES NOMINALES MÁXIMOS ABSOLUTOS TC=25°C salvo indicación contraria

Símbolo	Parámetro	Condiciones de prueba	Valores	Unidad
IGBT
VCES	Tensión colector-emisor	TVj=25°C	1200	V
VGES	Tensión puerta-emisor		±20	V
IC	Corriente continua de colector	TC=25°C	675	A
IC	Corriente continua de colector	TC=80°C	450	A
ICM	Corriente de colector de pico repetitiva	tp=1 ms	900	A
Ptot	Disipación de potencia por IGBT		2016	W
Diodo
VRRM	Tensión inversa repetitiva	TVj=25°C	1200	V
IF(AV)	Corriente media directa	TC=25°C	675	A
IF(AV)	Corriente media directa	TC=80°C	450	A
IFRM	Corriente directa de pico repetitiva	tp=1 ms	900	A

MÓDULO CARACTERÍSTICASTC=25°C salvo indicación contraria especifique

Símbolo	Parámetro	Condiciones de prueba	Mín.	Típ.	Máx.	Unidad
TVj máx.	Temperatura máxima de unión				175	°C
TVj op	Temperatura de funcionamiento		-40		150	°C
Tstg	Temperatura de almacenamiento		-40		125	°C
Vaisl	Tensión de prueba de aislamiento	CA, t=1 min	3000			V
Par de apriete	A carcasa	M6 recomendado	3		5	N·m
Par de apriete	A terminal	M6 recomendado	2.5		5	N·m
Peso				340		g
