Tiristor de bloqueo inverso de conmutación rápida de 1300V RCT
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

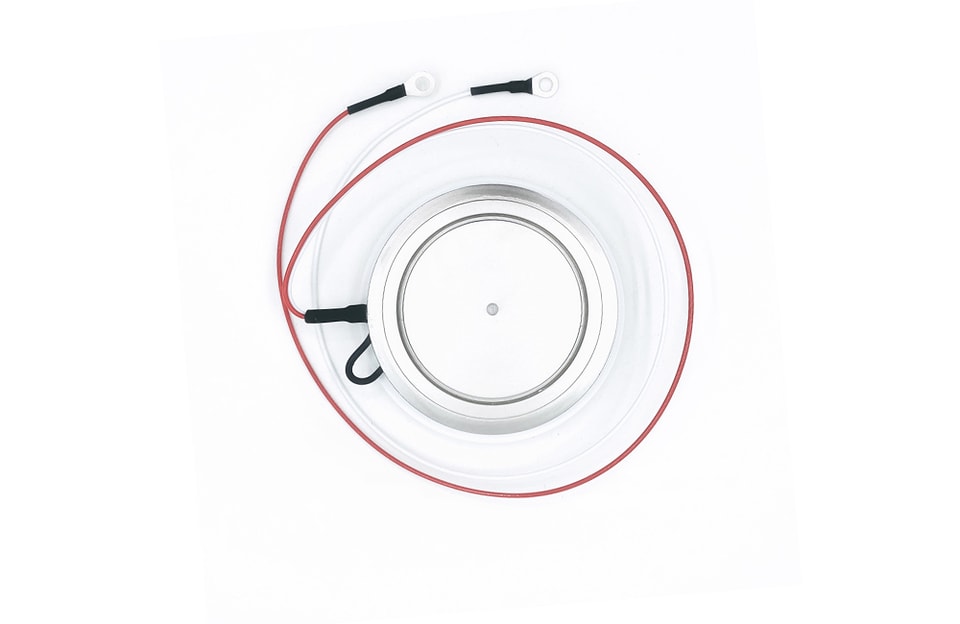

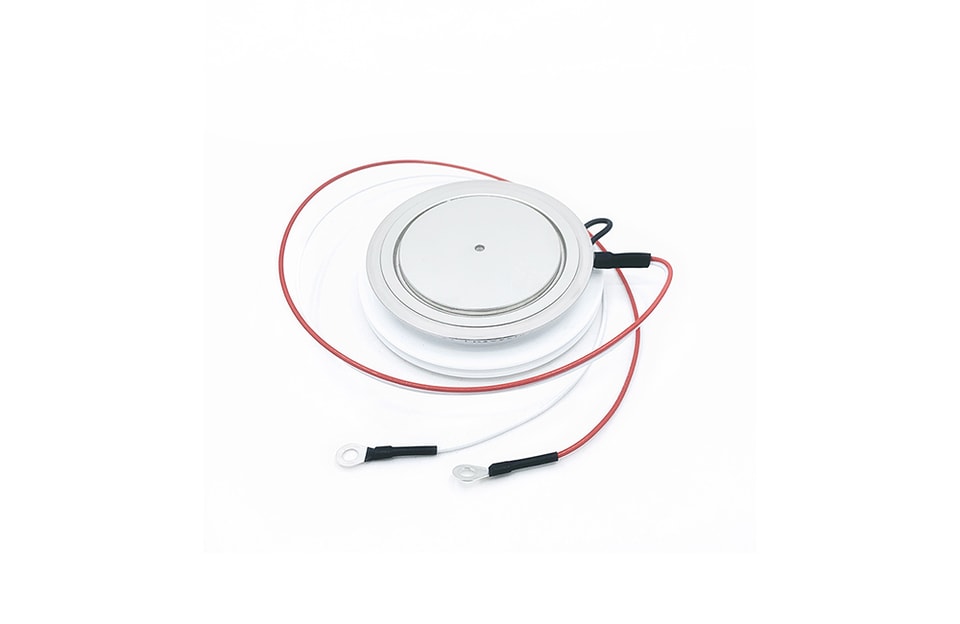

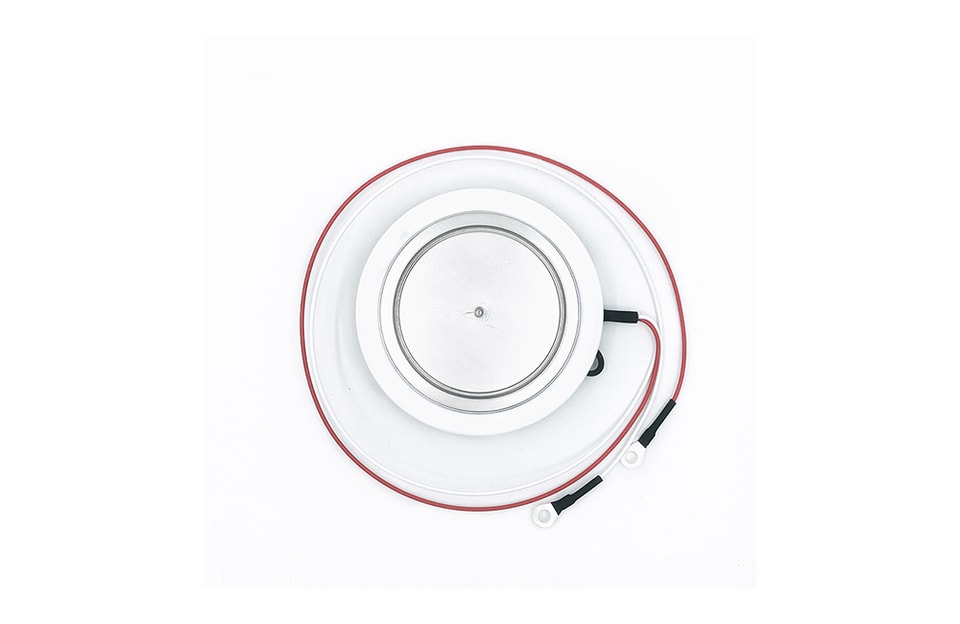

YZPST-SHR400R22 Tiristor de conmutación rápida con conducción inversa
RCT para aplicaciones en inversores y choppers
Características:
Estructura totalmente difundida
Configuración de compuerta amplificadora interdigitada
Capacidad de bloqueo de hasta 1300 voltios
Tiempo máximo de apagado garantizado
Alta capacidad dV/dt
Dispositivo ensamblado por presión
Estado de bloqueo - apagado
Tipo de dispositivo | VDRM | VDSM |
SHR400R22 | 1300 | 1300 |
VDRM= tensión pico repetitiva en estado de bloqueo
VDSM= tensión pico no repetitiva en estado de bloqueo
(No repetitiva <5 ms, Tj=0～115℃)
Fuga repetitiva en estado de bloqueo de pico | IDRM | 35mA |
Tasa crítica de aumento de la tensión | dV/dt | 1000 V/ms |
Conducción: estado de encendido
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor RMS de la corriente en estado de conducción | ITRMS |
| 630 |
| A | Valor nominal |
Corriente media en estado de conducción | IT(AV) |
| 400 |
| A | Continua monofásica, onda senoidal media, 180°conducción |
Pico de sobretensión de un ciclo corriente en estado de encendido (no repetitiva) | ITSM |
| 7200 |
| A | 50 Hz, forma de onda sinusoidal- forma, 180oconducción, Tj= 115 oC |
I2tValor límite | I2t |
| 200x103 (Corriente en encendido) |
| A2s |
|
31x103 (Corriente inversa) | ||||||
Tensión máxima en conducción | VTM |
| 3.0 |
| V | ITM=1250A; Tj= 25 oC |
Tasa crítica de aumento de la corriente en estado de encendido current | di/dt |
| 100 |
| A/ms | VD=1/2VDRM,ITM=800A f=60HZIGM=1.5A,diG/dt=1,0A/us,Tj=115℃ |
Corriente inversa media | IR(AV) |
| 150 |
| A | Continua monofásica, onda senoidal media, 180°conducción |
RMCorriente inversa S | IR(RMS) |
| 235 |
| A |
|
Tensión inversa máxima | VRM |
| 2.5 |
| V | IRM=500A, Tj= 25 oC |
Pico de sobretensión de un cicloinversacorriente (no repetitiva) | IRSM |
| 2500 |
| A | 50 Hz, forma de onda sinusoidal- forma, 180oconducción, Tj= 115 oC |
Tasa crítica desubidadetensión de bloqueo en conmutación | (dv/dt)C | 200 |
|
| A/ms | ITM=2000A,tw=60us,IRM=1000A, ,VDM=1/2VDRM,Ancho de pulso 60ma,Tj=115℃, |
Disparo de compuerta
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Disipación máxima de potencia en la compuerta | PGM |
| 20 |
| W | tp = 40 us |
Disipación media de potencia de compuerta | PG(AV) |
| 4 |
| W |
|
Corriente de pico de compuerta | IGM |
| 4 |
| A |
|
Corriente de compuerta necesaria para disparar todas las unidades | IGT |
| 200
|
| mA
| VD= 6 V;RL = 6ohmios;TC= 25 oC |
Corriente de mantenimiento | IH |
| 500 |
|
| Tj = 25 oC;RL = 6ohmios |
Tensión de compuerta necesaria para disparar todas las unidades | VGT |
| 3.0 |
| V | VD= 6 V;RL = 6ohmios;TC= 25oC |
Tensión máxima de no disparo | VGD |
| 0.15 |
| V | Tj= 115 oC;VD=1/2VDRM |
Para obtener más información sobreYZPST-KS600Adescargue el archivo PDF anterior llamado " YZPST-SHR400R22(RCT) "
