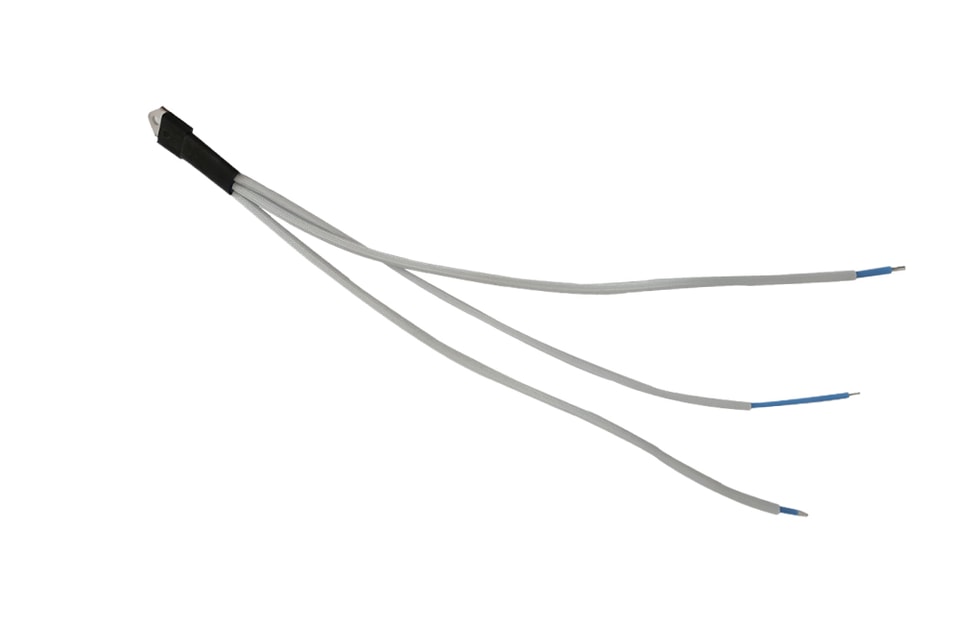

Triac BTA41 40A cable trenzado

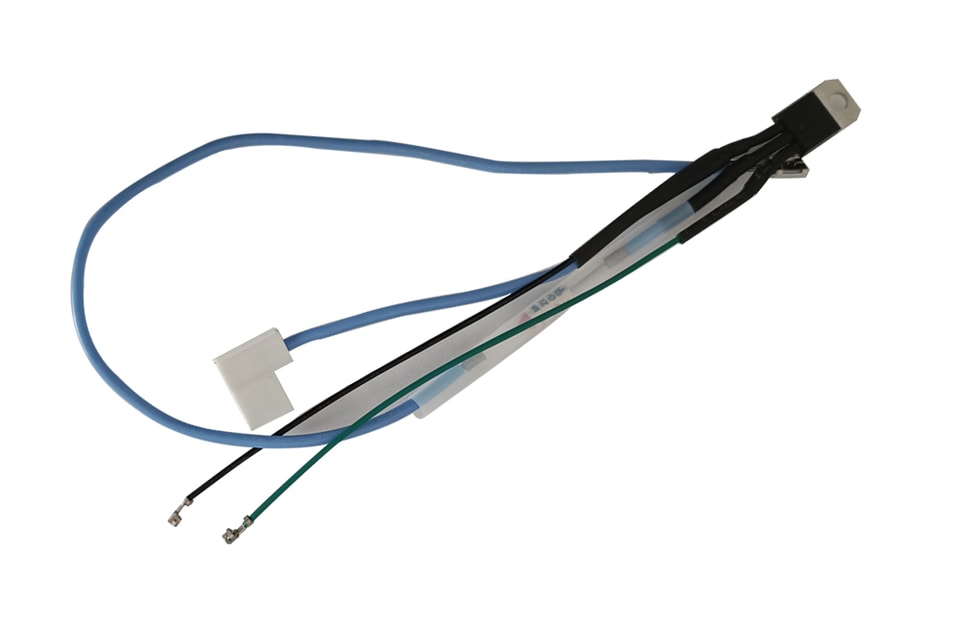

YZPST-BTA41 cable trenzado

ESPECIFICACIÓN DEL MAZO DE CABLES DEL RECTIFICADOR CONTROLADO DE SILICIO--yzpst_02

Serie BTA41 de TRIAC de 40A

DESCRIPCIÓN:
La serie de triacs BTA41 es adecuada para adaptarse a todos los modelos de control y se utiliza en aplicaciones como control de motores, iluminación industrial y doméstica, calefacción y conmutación estática, controladores de velocidad de motores... Gracias a su técnica de montaje con clip, ofrece un rendimiento superior en la capacidad de manejo de corrientes de arranque. Mediante una pastilla cerámica interna, la serie BTA proporciona una pestaña con aislamiento de tensión (con una clasificación de 2500 VRMS), conforme a las normas UL

CARACTERÍSTICAS PRINCIPALES

Símbolo	Valor	Unidad
It(rms)	40	A
VdRM Vrrm	600/800	V
Vtm	1.55	V

VALORES NOMINALES MÁXIMOS ABSOLUTOS

Parámetro	Símbolo	Valor	Unidad
Rango de temperatura de unión de almacenamiento	Tstg	-190	°C
Rango de temperatura de unión de funcionamiento	Tj	-165	°C
Tensión repetitiva de pico en estado de bloqueo (T =25°C)	Vdrm	600	V
Tensión repetitiva de pico en inversa (T =25°C)	Vrrm	600	V
Corriente eficaz en estado de conducción	It(rms)	40	A
Corriente de pico de sobretensión no repetitiva en estado de conducción (ciclo completo, F=50Hz)	Itsm	400	A
I2Valor t para fusión (tp=10 ms)	Pt	880	A2S
Tasa crítica de aumento de la corriente en estado de conducción	dl/dt	50	A/gS
(I =2xIgt)	dl/dt	50	A/gS
Corriente máxima de compuerta	Igm	8	A
Disipación media de potencia de compuerta	Pg（av）	1	W

3 cuadrantes

Símbolo	Condición de prueba	Cuadrante		Valor	Unidad
Igt	V =12V R =33Q	III ni	MÁX.	50	mA
VGT		III ni	MÁX.	1.3	V
Vgd	VD=VDRMTj=125°C	hi ni	MÍN.	0.2	V
	R=3.3KQ
II	Ig=1.2Igt	hi ni	MÁX.	120	mA
Ih	lT=100mA		MÁX.	60	mA
dV/dt	Vd=2/3Vdrm Compuerta abierta		MÍN.	1000	V/gs
	Tj=125°C

Esquema de información para pedidos

Datos mecánicos del encapsulado T0-3P
