COMPONENTE DE POTENCIA

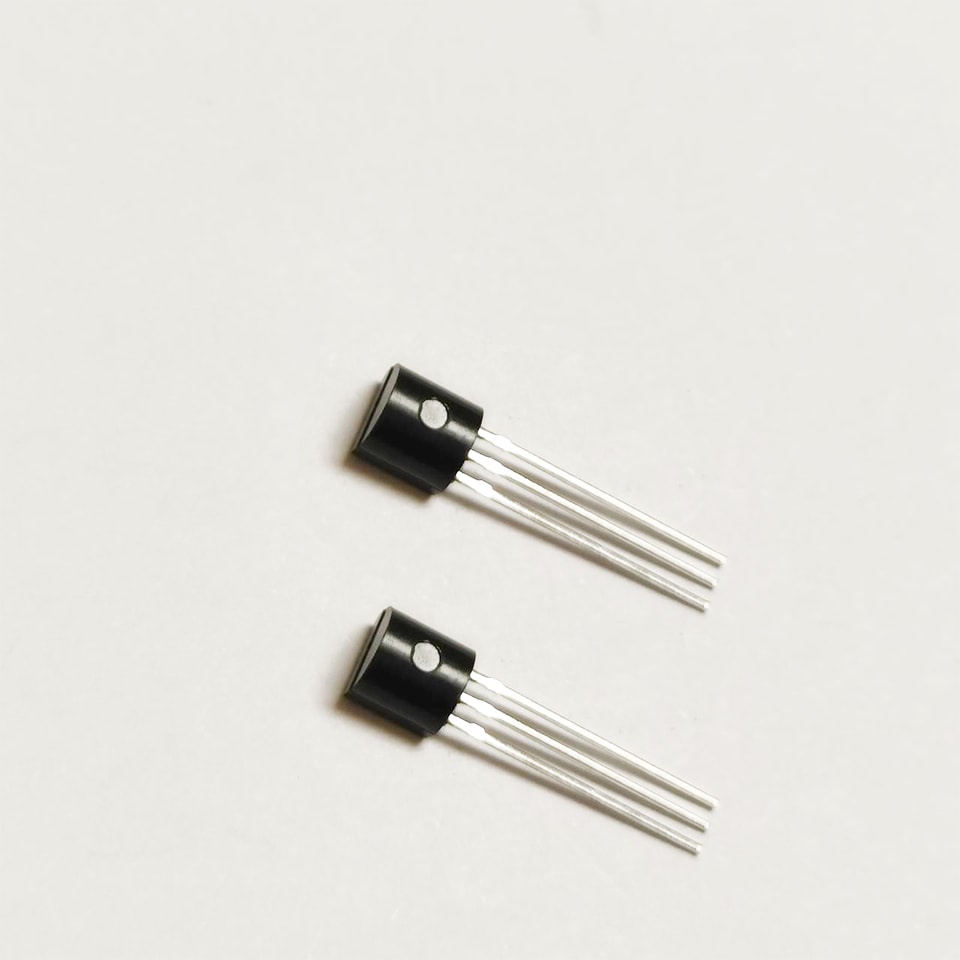

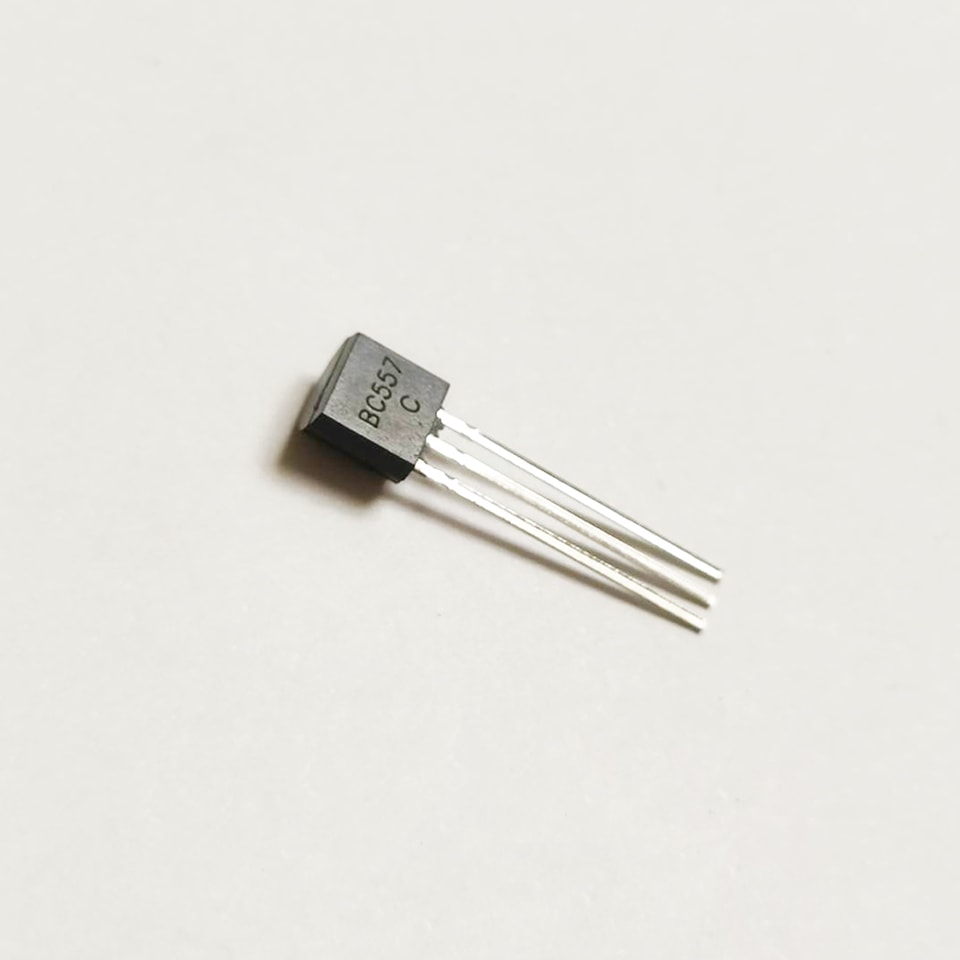

YZPST-BC557
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

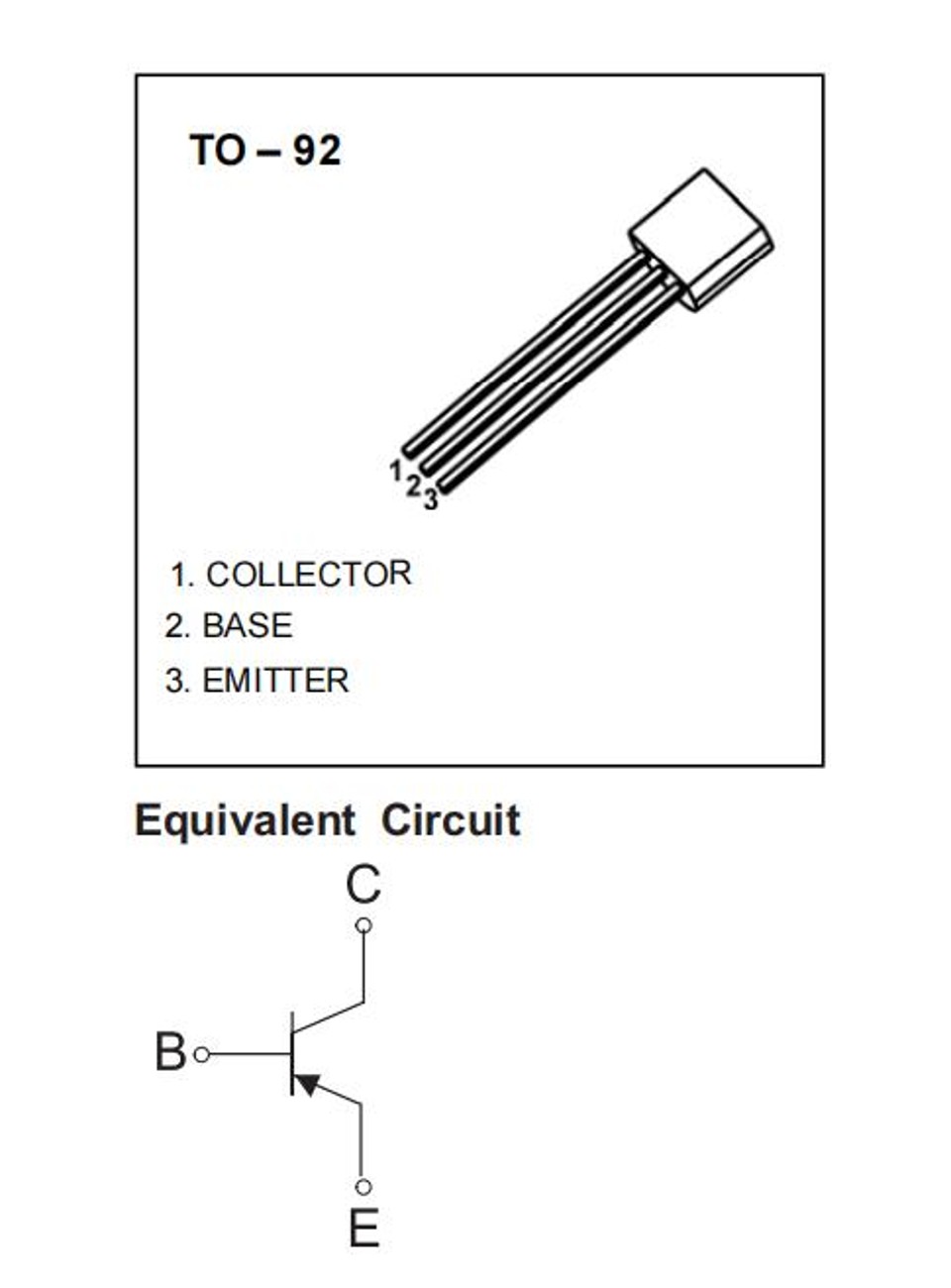

Transistores encapsulados en plástico TO-92
YZPST-BC556 / BC557 / BC558 TRANSISTOR (PNP)
CARACTERÍSTICAS
Alta tensión
Complementario de BC546, BC547, BC548
PEDIDO INFORMACIÓN
| Número de pieza | Encapsulado | Método de embalaje | Cantidad por paquete |
| BC556 | TO-92 | A granel | 1000 piezas/bolsa |
| BC556-TA | TO-92 | Cinta | 2000 piezas/caja |
| BC557 | TO-92 | A granel | 1000 piezas/bolsa |
| BC557-TA | TO-92 | Cinta | 2000 piezas/caja |
| BC558 | TO-92 | A granel | 1000 piezas/bolsa |
| BC558-TA | TO-92 | Cinta | 2000 piezas/caja |
VALORES MÁXIMOS (Ta=25τ salvo indicación contraria)
| Símbolo | Parámetro | Valor | Unidad | |
| BC556 | -80 | |||
| VCBO | Tensión colector-base | BC557 | -50 | V |
| BC558 | -30 | |||
| BC556 | -65 | |||
| VCEO | Tensión colector-emisor | BC557 | -45 | V |
| BC558 | -30 | |||
| VEBO | Tensión emisor-base | -5 | V | |
| IC | Corriente de colector continua | -0.1 | A | |
| PCB | Disipación de potencia del colector | 625 | mW | |
| RθJA | Resistencia térmica de unión a ambiente | 200 | τ/W | |
| TJ,Tstg | Rango de temperatura de funcionamiento de unión y almacenamiento | -55~+150 | τ | |
Ta = 25 τ salvo que se especifique lo contrario
| Parámetro | Símbolo | Condiciones de prueba | Mín. | Típ. | Máx. | Unidad | |
| Colector-base | BC556 | -80 | |||||
| Tensión de ruptura | BC557 | V(BR)CBO | IC= -0.1mA,IE=0 | -50 | V | ||
| BC558 | -30 | ||||||
| Colector-emisor | BC556 | -65 | |||||
| Tensión de ruptura | BC557 | V(BR)CEO | IC=-2mA,IB=0 | -45 | V | ||
| BC558 | -30 | ||||||
| Tensión de ruptura emisor-base | V(BR)EBO | IE=-100μA,IC=0 | -5 | V | |||
| BC556 | VCB=-70V,IE=0 | -0.1 | μA | ||||
| Corriente de corte del colector | BC557 | ICBO | VCB=-45V,IE=0 | -0.1 | μA | ||
| BC558 | VCB=-25V,IE=0 | -0.1 | μA | ||||
| BC556 | VCE=-60V,IB=0 | -0.1 | μA | ||||
| Corriente de corte del colector | BC557 | ICEO | VCE=-40V,IB=0 | -0.1 | μA | ||
| BC558 | VCE=-25V,IB=0 | -0.1 | μA | ||||
| Corriente de corte del emisor | IEBO | VEB=-5V,IC=0 | -0.1 | μA | |||
| Ganancia de corriente continua | * | VCE=-5V, IC=-2mA | 120 | 800 | |||
| hFE | |||||||
| Tensión de saturación colector-emisor | VCE(sat) | IC=-10mA,IB=-0.5mA | -0.3 | V | |||
| IC=-100mA,IB=-5mA | -0.65 | V | |||||
| Tensión de saturación base-emisor | VBE(sat) | IC=-10mA,IB=-0.5mA | -0.8 | V | |||
| IC=-100mA,IB=-5mA | -1 | V | |||||
| Tensión base-emisor | VBE | VCE=-5V, IC=-2mA | -0.55 | -0.7 | V | ||
| VCE=-5V, IC=-10mA | -0.82 | V | |||||
| Capacitancia de salida del colector | Cob | VCB=-10V,IE=0, f=1MHz | 6 | pF | |||
| BC556 | 150 | MHz | |||||
| Frecuencia de transición | BC557 | fT | VCE=-5V,IC=-10mA, f=100MHz | 150 | MHz | ||
| BC558 | 150 | MHz | |||||
CLASIFICACIÓN de hFE
CLASE | A | B | C |
RANGO | 120-220 | 180-460 | 420-800 |

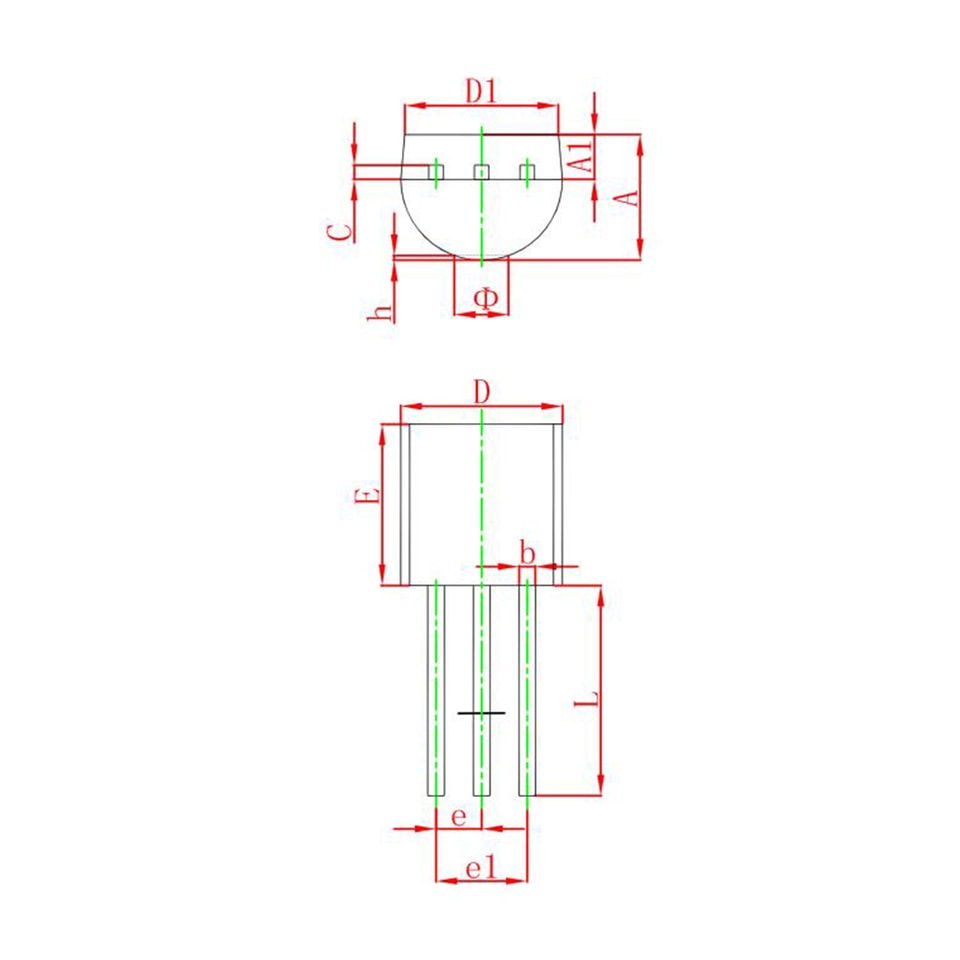

Dimensiones del contorno del encapsulado TO-92
.jpg)
| Símbolo | Dimensiones en milímetros | Dimensiones en pulgadas | ||
| Mín. | Máx. | Mín. | Máx. | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 TÍP. | 0.050 TÍP. | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
Para obtener más información sobre YZPST-BC557descargue el archivo PDF anterior llamado "YZPST-BC556 BC557 BC558 TO92 "
