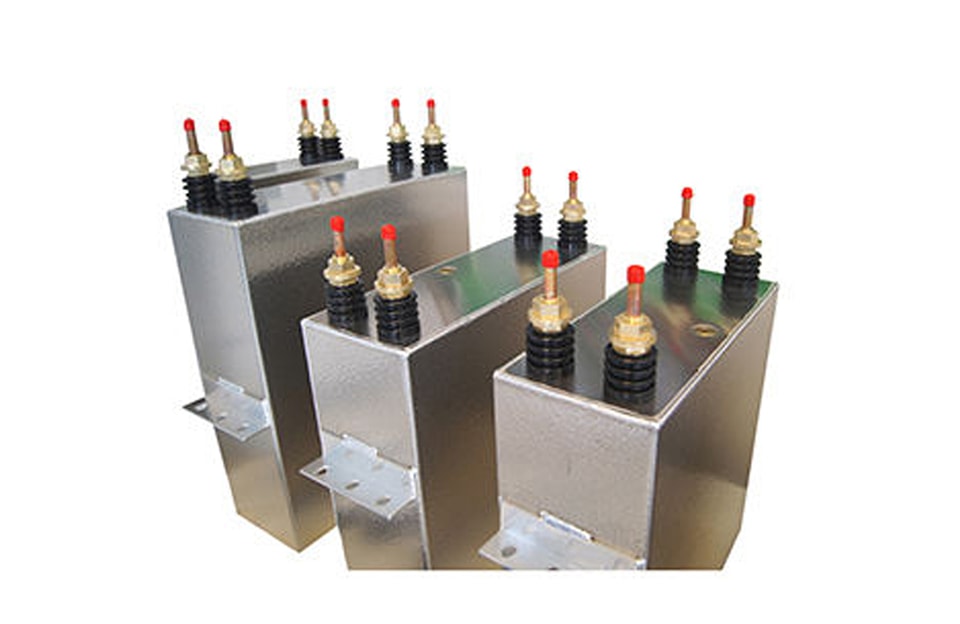

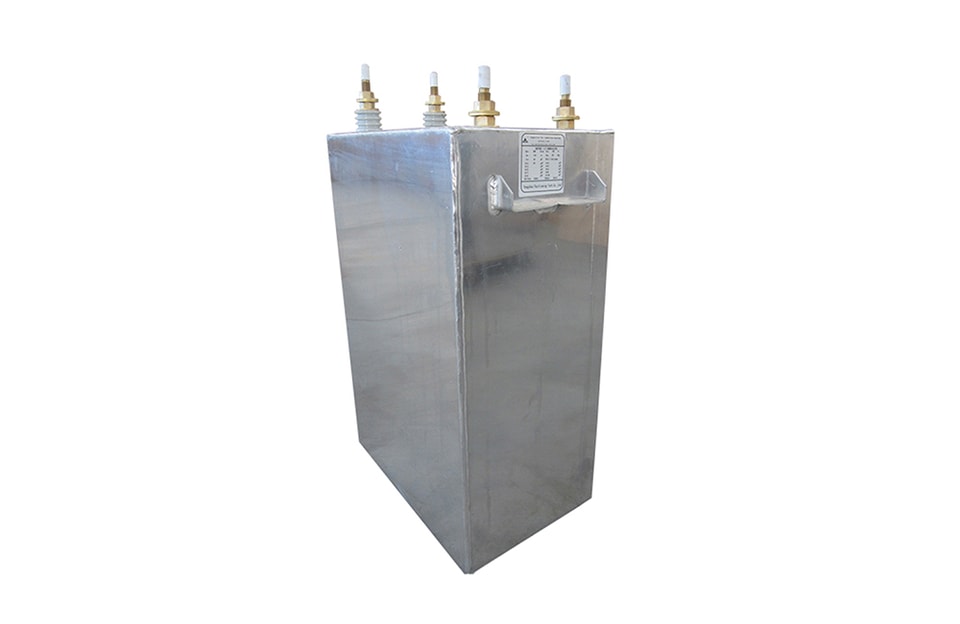

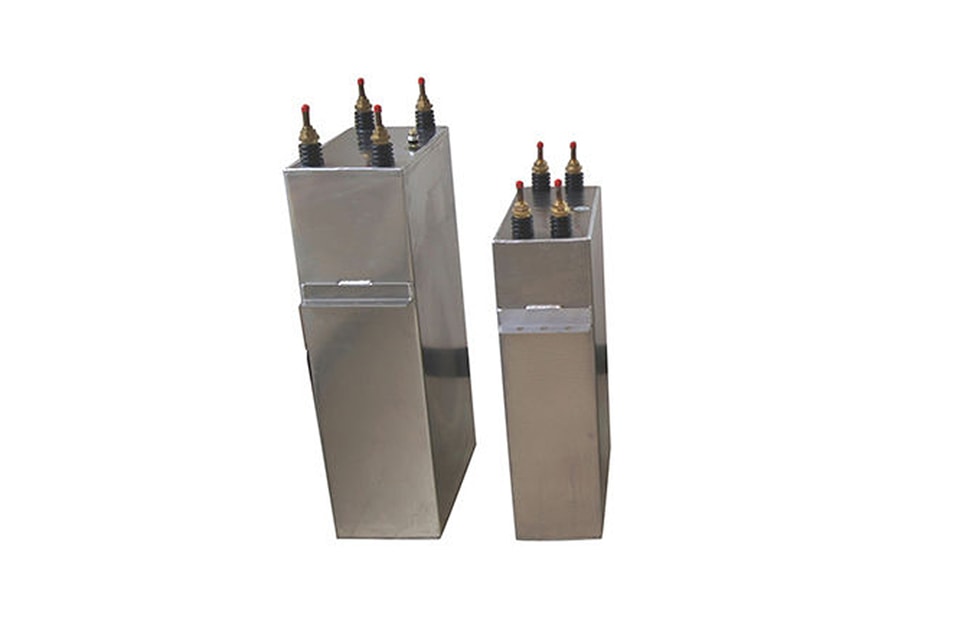

Serie DCMJ, capacitor de potencia para filtro de CC refrigerado por agua de baja/media frecuencia
Función y aplicación:
Aplicable para voltaje de entrada CA de 380--1150 V, voltaje de CC medio inferior a 2 kV, baja frecuencia (<1 kHz) y frecuencia media (1-8 kHz) en el circuito serie de la fuente de alimentación del horno de inducción.
Puntos tecnológicos distintivos:
*Película metálica especial depositada, alto dv/dt, di/dt
*Refrigeración por agua en ambos lados, mejora la capacidad de corriente electrónica
*Se puede personalizar esquema de refrigeración por agua individual / agrupada
*El agua de refrigeración debe ser agua pura; la temperatura del agua de salida será inferior a 40℃
Condiciones de uso/parámetros técnicos/normas del producto:
Rango de temperatura: -25℃～+50℃
Tensión nominal: UN(dc):≤2KV(CC)
Capacidad nominal CN： ≤8000uF
Error de capacidad △C: ±5%
Corriente máxima Irms:≤2500A（Los productos se pueden personalizar,
3000-4000 A ）
Normas del producto:
IEC61071-1（1991）
GB/T17702.1-1999
También puede fabricarse según las normas del cliente
Solución de aplicación de capacitores de potencia para horno de inducción / conexión y desconexión / fuente de alimentación de máquina de soldadura
Serie DCMJ, capacitor de potencia para filtro de CC refrigerado por agua de baja/media frecuencia
Función y aplicación:
Aplicable para voltaje de entrada CA de 380--1150 V, voltaje de CC medio inferior a 2 kV, baja frecuencia (<1 kHz) y frecuencia media (1-8 kHz) en el circuito serie de la fuente de alimentación del horno de inducción.
Puntos tecnológicos distintivos:
*Película metálica especial depositada, alto dv/dt, di/dt
*Refrigeración por agua en ambos lados, mejora la capacidad de corriente electrónica
*Se puede personalizar esquema de refrigeración por agua individual / agrupada
*El agua de refrigeración debe ser agua pura; la temperatura del agua de salida será inferior a 40℃
Condiciones de uso/parámetros técnicos/normas del producto:
Rango de temperatura: -25℃～+50℃
Tensión nominal: UN(dc):≤2KV(CC)
Capacidad nominal CN： ≤8000uF
Error de capacidad △C: ±5%
Corriente máxima Irms:≤2500A（Los productos se pueden personalizar,
3000-4000 A ）
Normas del producto:
IEC61071-1（1991）
GB/T17702.1-1999
También puede fabricarse según las normas del cliente
Para obtener más información sobre el condensador de CC, descargue el archivo PDF anterior titulado "Power Capacitor"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
DCMJ UN —— CN，FN，Imax
* Puede personalizarse mediante agrupación 2/4, refrigeración por agua simple.
También se aceptan diseños personalizados
También se aceptan diseños personalizados
Para obtener más información sobre el condensador de CC, descargue el archivo PDF anterior titulado "Power Capacitor"
YZPST puede proporcionar la siguiente lista de condensadores para calentamiento por inducción equivalentes a GE
| Tipo | Tensión (Kv) | Cap. (Kvar) | Frecuencia (Khz) | Valor de la capacidad | L (mm) | W (mm) | H (mm) |
| RAM0.55-1089-3.2S | 0.55 | 1089 | 3.2 | 179.1 | 342.9 | 136.7 | 342.9 |
| RAM0.625-883-1.2SS | 0.625 | 883 | 1.2 | 299.9 | 342.9 | 136.7 | 330.2 |
| RAM1.0-3000-0.3S | 1 | 3000 | 0.3 | 1592.3 | 558.8 | 203.2 | 711.2 |
| RAM1.2-200-0.06S | 1.2 | 200 | 3.2 | 6.9 | 342.9 | 111.3 | 393.7 |
| RAM1.25-3000-10S | 1.25 | 3000 | 10 | 30.5 | 330.2 | 127 | 342.9 |
| RAM1.5-2333-3S | 1.5 | 2333 | 3 | 55.1 | 342.9 | 111.3 | 330.2 |
| RAM1.8-2442-1.2S | 1.8 | 2442 | 1.2 | 100.1 | 558.8 | 114.3 | 342.9 |
| RAM2.2-4000-0.3S | 2.2 | 4000 | 0.3 | 438.6 | 558.8 | 203.2 | 711.2 |
| RAM2.4-62-0.3S | 2.4 | 62 | 0.3 | 5.7 | 203.2 | 101.6 | 282.7 |
| RAM2.25-49-0.15S | 2.25 | 49 | 0.15 | 10.2 | 203.2 | 101.6 | 282.7 |
| RAM2.8-4000-0.3S | 2.8 | 4000 | 0.3 | 270.8 | 558.8 | 203.2 | 711.2 |
| RAM2.8-4800-0.4S | 2.8 | 4800 | 0.4 | 243.7 | 558.8 | 184.1 | 711.2 |
| RAM3.0-118-0.7S | 3 | 118 | 0.7 | 2.9 | 203.2 | 101.6 | 282.7 |
| RAM3.0-5450-0.7S | 3 | 5450 | 0.7 | 137.8 | 330 | 215 | 640 |
| RAM3.0-8400-0.7S | 3 | 8400 | 0.7 | 212.3 | 558.8 | 203.2 | 711.2 |
| RAM3.0-13400-1.2S | 3 | 13400 | 1.2 | 197.5 | 558.8 | 203.2 | 711.2 |
| RAM3.6-6000-0.5S | 3.6 | 6000 | 0.5 | 147.4 | 330 | 290 | 850 |
| RAM4.0-7500-0.4S | 4 | 7500 | 0.4 | 74.6 | 330 | 340 | 895 |
| RAM5.0-8000-0.4S | 5 | 8000 | 0.4 | 127.4 | 330 | 390 | 825 |
| RAM6.0-6000-0.3S | 6 | 6000 | 0.3 | 88.5 | 330 | 390 | 720 |
| DCMJ0.9-1640S | 0.9 | 1640 | 342.9 | 124 | 450.8 | ||
| DCMJ0.9-5000S | 0.9 | 5000 | 558.8 | 149.4 | 673.1 |
