COMPONENTE DE POTENCIA

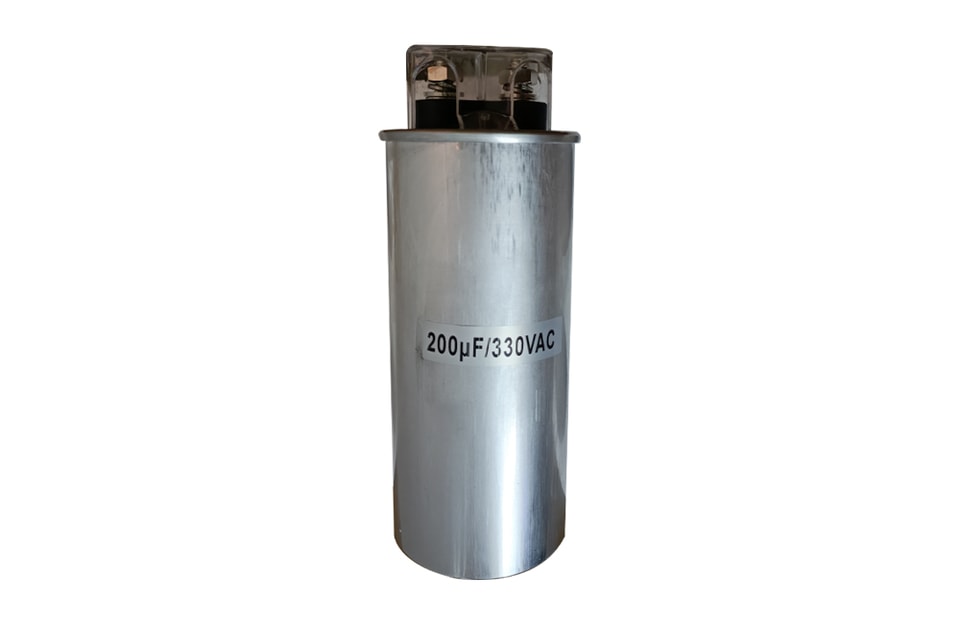

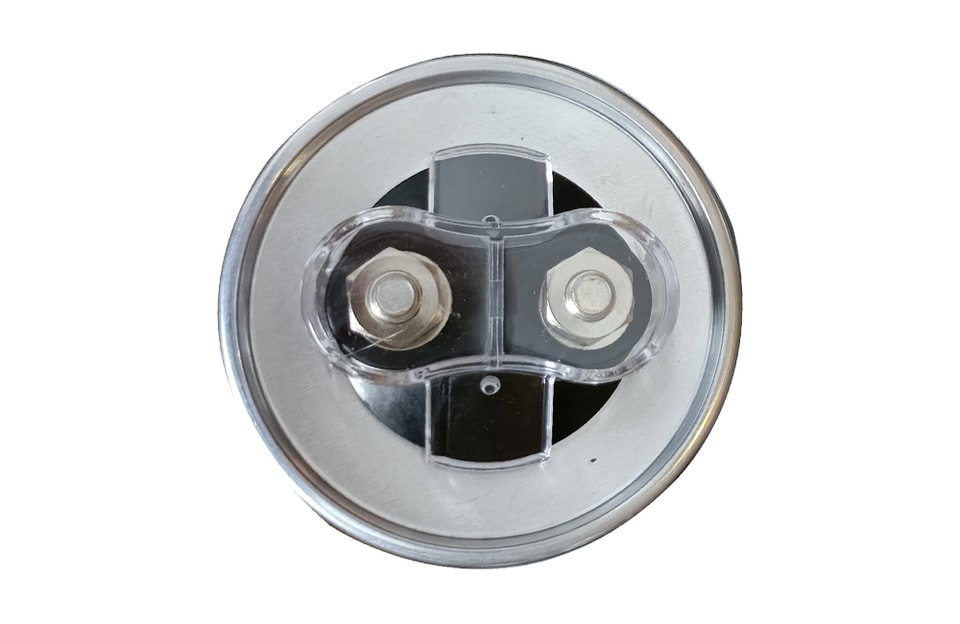

Factor de potencia PFC condensador filtro condensador cilíndrico de alto rendimiento

✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos

Correo electrónicoinfo@yzpst.net

Teléfono+86 138 0527 8321

SOLICITE UNA COTIZACIÓN TÉCNICA↗

Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

CENTRO DE DOCUMENTACIÓN

Descargas y archivos técnicos

capacitor company intro.pdfDESCARGAR ↘Data sheet of YZPST-AKMJYS.pdfDESCARGAR ↘

Condensadores de película – corrección del factor de potencia
Capacitores de la serie DeltaCap YZPST-AKMJYS

Serie/Tipo: serie YZPST-AKMJYS

Introducción al producto – capacitor PFC
Estructura
Monofásico, trifásico, fases separadas o YN
Una sola carcasa cilíndrica o varias carcasas cilíndricas

Título
Título
Título

Clasificación del modelo de producto
Modelo de producto
BKMJ Capacitor cuadrado económico
BKMJP Condensador cuadrado estándar
AKMJG Condensador cuadrado de filtrado de alto rendimiento
BKMJYS Condensador cilíndrico estándar
AKMJYS Condensador cilíndrico de filtrado de alto rendimiento

Comparación de los principales parámetros relevantes de los diferentes modelos deproductos

Modelos

BKMJ

BKMJP

AKMJG

BKMJYS

AKMJYS

Capacitancia

desviación

-5%~10%

-2%~3%

Tensión

soportadaentre carcasa

polar

≥3600V

Uso

entorno

-40~60℃

Máximo de operación

voltaje de condensador

1,1 veces la tensión nominal

1,1 veces

1.2

veces

1.15

veces

1,2 veces

Máximo de operación

current de condensador

1,3 veces la corriente nominal

1.5

veces

2 veces

1.5

veces

2 veces

Capacidad de corriente de irrupciónen el momento de la conmutaciónmomento

200 veces la corriente nominal

220

veces

250

veces

220

veces

250

veces

Características del producto
El proceso especial de recubrimiento garantiza un buen rendimiento de autorrecuperación del condensador y la estabilidad de sus propiedades eléctricas.
Los grupos múltiples de condensadores individuales en derivación son nuestros productos patentados. Cada grupo de condensadores individuales adopta un dispositivo de separación por sobretensión, que no solo garantiza la seguridad del producto, sino que también mejora el rendimiento eléctrico y la vida útil del producto gracias al uso de varios grupos de elementos individuales y a un cierto espacio entre los elementos en paralelo.
Los productos están fabricados con partículas químicas nórdicas importadas de alto calibre, finas y resistentes a altas temperaturas, para garantizar un rendimiento más estable del producto.

Tabla de especificaciones

Número de pieza	50 Hz		60 Hz		C_R	Dimensión （mm）			Perno de al inferior	Cantidad por paquete: uds.
Número de pieza	Potencia reactiva de salida kvar	I_R A	Potencia reactiva de salida kvar	I_R A	µF	ΦD	ΦD1	H	Perno de al inferior	Cantidad por paquete: uds.
Tensión nominal 450 V CA, 50/60 Hz, conexión en triángulo
AKMJYS-X-X-0.45-5-3	5.0	6.4	6.0	7.7	26.2×3	65	68	160	M12×16	10
AKMJYS-X-X-0.45-10-3	10.0	12.9	12.0	15.4	52.4×3	76	79	235	M12×16	6
AKMJYS-X-X-0.45-15-3	15.0	19.3	18.0	23.1	78.6×3	86	89	235	M12×16	6
AKMJYS-X-X-0.45-20-3	20.0	25.7	24.0	30.8	104.8×3	96	99	278	M12×16	4
AKMJYS-X-X-0.45-25-3	25.0	32.1	30.0	38.5	131.0×3	106	106	278	M16×25	4
AKMJYS-X-X-0.45-30-3	30.0	38.5	36.0	46.2	157.2×3	116	119	278	M16×25	4

Número de pieza	50 Hz		50 Hz		C_R	Dimensión （mm）			Perno de al inferior	Cantidad por paquete: uds.
Número de pieza	Potencia reactiva de salida kvar	I_R A	Potencia reactiva de salida kvar	I_R A	µF	ΦD	ΦD1	H	Perno de al inferior	Cantidad por paquete: uds.
AKMJYS-X-X-0.45-33.4-3	33.4	42.9	40.1	51.5	175.0×3	126	129	278	M16×25	4
AKMJYS-X-X-0.45-35-3	35.0	44.9	42.0	53.9	183.4×3	126	129	278	M16×25	4
AKMJYS-X-X-0.45-40-3	40.0	51.4	48.0	61.6	209.6×3	136	139	278	M16×25	4
Tensión nominal 480 V CA, 50/60 Hz, conexión en triángulo
AKMJYS-X-X-0.48-5-3	5.0	6.0	6.0	7.2	23.0×3	65	68	160	M12×16	10
AKMJYS-X-X-0.48-10-3	10.0	12.0	12.0	14.5	46.0×3	76	79	235	M12×16	6
AKMJYS-X-X-0.48-15-3	15.0	18.0	18.0	21.7	69.0×3	86	89	235	M12×16	6
AKMJYS-X-X-0.48-20-3	20.0	24.0	24.0	28.9	92.1×3	96	99	278	M12×16	4
AKMJYS-X-X-0.48-25-3	25.0	30.0	30.0	36.0	115.2×3	106	106	278	M16×25	4
AKMJYS-X-X-0.48-30-3	30.0	36.0	36.0	43.3	138.2×3	116	119	278	M16×25	4
AKMJYS-X-X-0.48-33.4-3	33.4	40.2	40.1	48.3	153.8×3	126	129	278	M16×25	4
AKMJYS-X-X-0.48-35-3	35.0	42.1	42.0	50.5	161.2×3	126	129	278	M16×25	4
AKMJYS-X-X-0.48-40-3	40.0	48.2	48.0	57.7	184.2×3	136	139	278	M16×25	4
Tensión nominal 525 V CA, 50/60 Hz, conexión en delta
AKMJYS-X-X-0.525-5-3	5.0	5.5	6.0	6.6	19.3×3	65	68	160	M12×16	10
AKMJYS-X-X-0.525-10-3	10.0	11.0	12.0	13.2	38.5×3	76	79	235	M12×16	6
AKMJYS-X-X-0.525-15-3	15.0	16.5	18.0	19.8	57.7×3	86	89	235	M12×16	6
AKMJYS-X-X-0.525-20-3	20.0	22.0	24.0	26.4	77.0×3	96	99	278	M12×16	4
AKMJYS-X-X-0.525-25-3	25.0	27.5	30.0	33.0	96.3×3	106	106	278	M16×25	4
AKMJYS-X-X-0.525-30-3	30.0	33.0	36.0	39.6	115.5×3	116	119	278	M16×25	4

Número de pieza	50 Hz		60 Hz		C_R	Dimensión （mm）			Perno de al inferior	Cantidad por paquete: uds.
Número de pieza	Potencia reactiva de salida kvar	I_R A	Potencia reactiva de salida kvar	I_R A	µF	ΦD	ΦD1	H	Perno de al inferior	Cantidad por paquete: uds.
AKMJYS-X-X-0.525-33.4-3	33.4	36.8	40.1	44.1	128.6×3	126	129	278	M16×25	4
AKMJYS-X-X-0.525-35-3	35.0	38.5	42.0	46.2	134.8×3	126	129	278	M16×25	4
AKMJYS-X-X-0.525-40-3	40.0	44.0	48.0	52.8	154.0×3	136	139	278	M16×25	4

Para obtener más información sobreserie YZPST-AKMJYSDescargue el archivo PDF anterior titulado "Data sheet of YZPST-AKMJYS" y "capacitor company intro"
