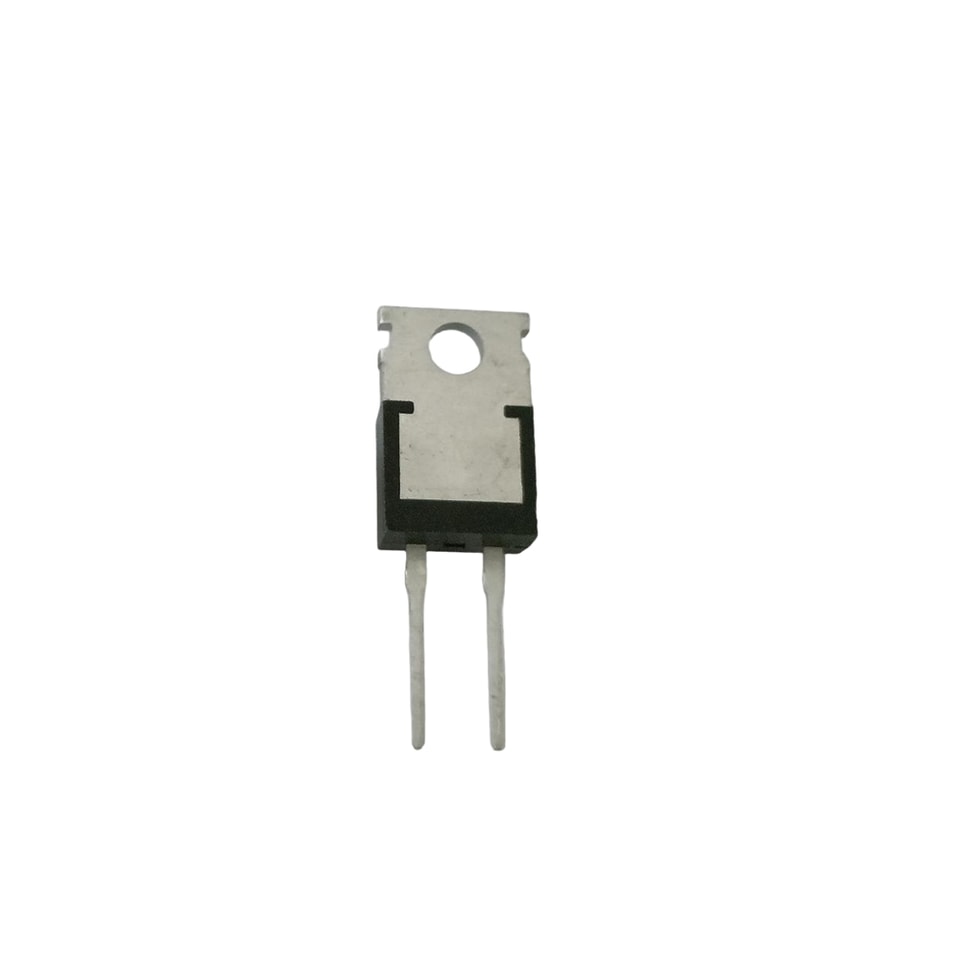

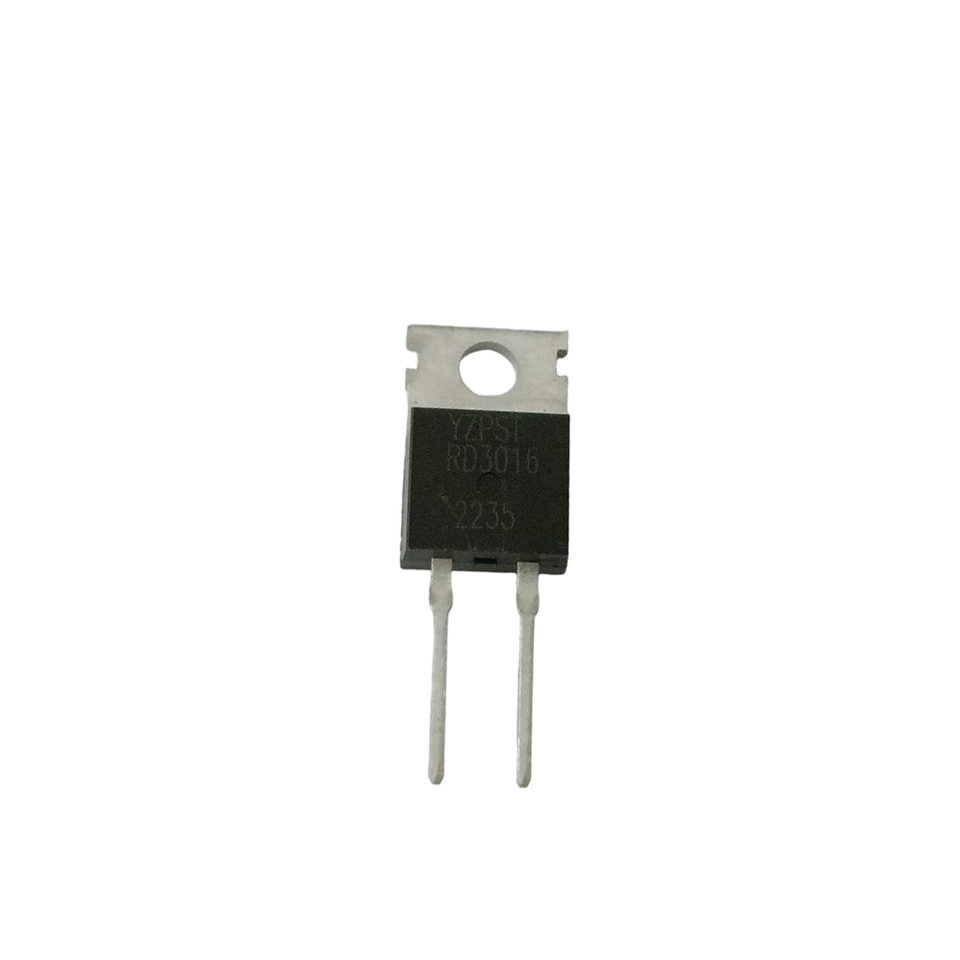

Diodo rectificador RD30 30A
YZPST-RD3016
CARACTERÍSTICAS
Unión de chip pasivada con vidrio
Alta capacidad de corriente de sobretensión
Alta tensión y durabilidad
APLICACIONES
Fuentes de alimentación de CC
Alimentación de campo para motores de CC
Rectificadores de potencia
MÁXIMOS ABSOLUTOS VALORES | |||
Parámetro | Símbolo | Valor | Unidad |
Almacenamiento unión temperatura rango | Tstg | -55 ~ 150 | ℃ |
Funcionamiento unión temperatura rango | Tj | -55~ 150 | ℃ |
Tensión inversa máxima repetitiva de pico | VRRM | 1600 | V |
Tensión RMS máxima | VRMS | 1120 | V |
Tensión máxima de bloqueo en CC | VDC | 1600 | V |
Corriente media directa | IF(AV) | 30 | A |
Corriente de pico directa (no repetitiva) @60 Hz media onda senoidal, 1 ciclo, Tj=25℃ |
IFSM | 350 |
A |
Típico capacitancia de unión VR=4,0 V, f= 1 MHz |
CJ |
150 |
pF |
Resistencias térmicas | |||
Símbolo | Parámetro | Valor | Unidad |
Rth(j-c) |
térmico resistencia unión a case |
0.9 |
℃/W |
CARACTERÍSTICAS ELÉCTRICAS (T=25℃unsalvo que se especifique lo contrario) | ||||
Parámetro | Símbolo | Valor | Unidad | |
Caída instantánea máxima de tensión directa pordiodo @ IF=30 A | VF | 1.2 | V | |
Corriente inversa continua máxima a la tensión nominal de bloqueo en CC voltaje por diodo | Tj=25℃ |
IR | 5 | μA |
Tj=150℃ | 1 | mA | ||
