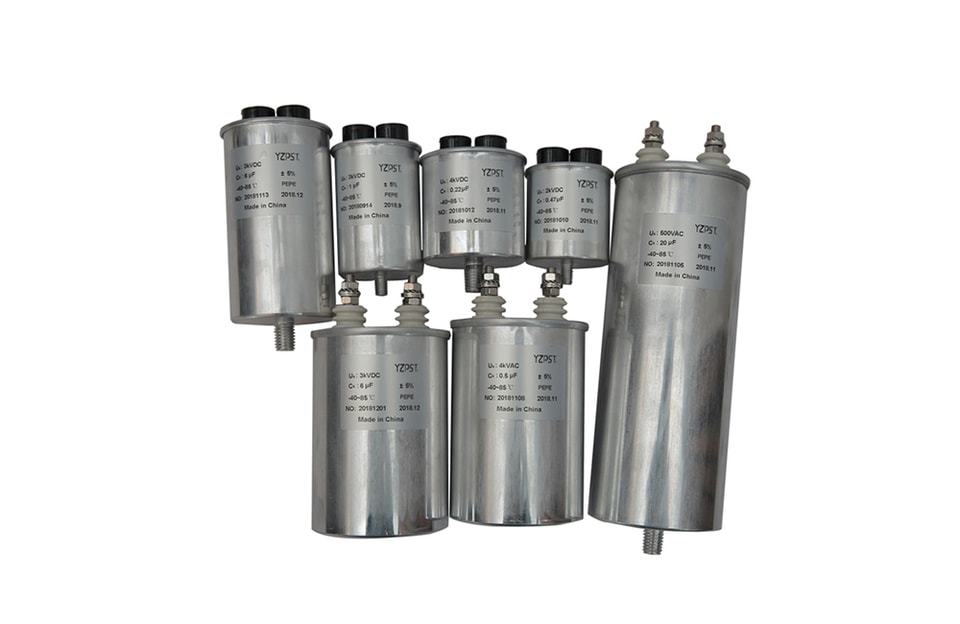

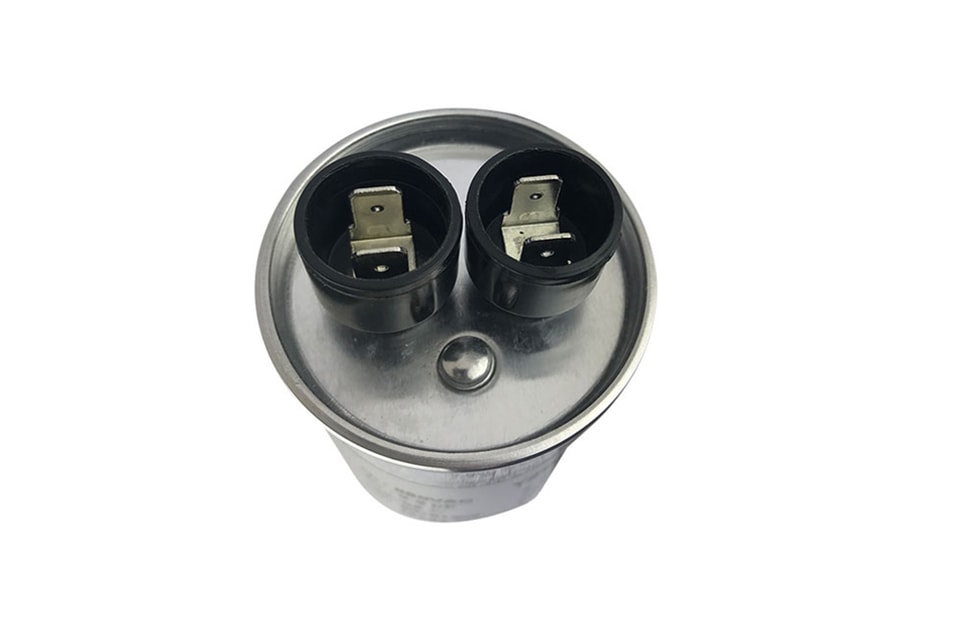

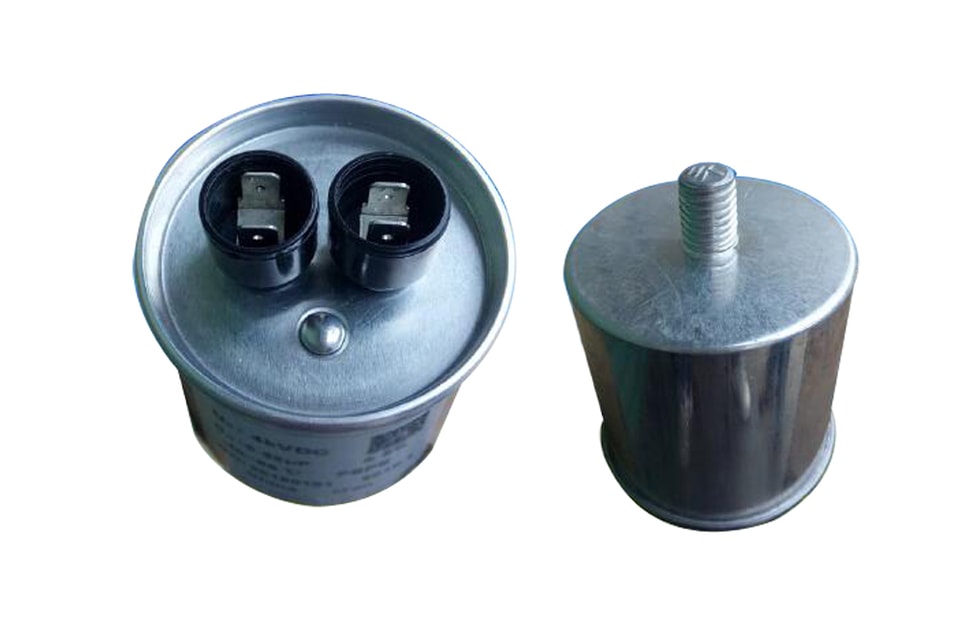

Condensador de amortiguación y absorción
El resumen del producto y la información técnica principal se cargarán desde la base de datos de productos.
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
LY-2kVDC-0.25μF
El acuerdo sobre el proyecto de condensador de amortiguación y absorción deberá mantenerse confidencial por ambas partes y no podrá divulgarse a ningún tercero. El presente documento, por duplicado, entrará en vigor una vez firmado por los representantes de ambas partes y sellado con el sello de la empresa.
Parte A: Contacto: (DD/MM/AA)
Parte B: Contacto: (DD/MM/AA)
1. Uso del producto
Este producto se utiliza principalmente para conmutación, protección, filtrado y almacenamiento de energía en equipos eléctricos de potencia.2. Características del producto
2.1 Características: El condensador contiene película de polipropileno de alta calidad e impregnante aislante de baja temperatura, sin PCB. Los electrodos están fabricados con lámina de aluminio especial para electrónica; adopta bobinado no inductivo. Soporta corrientes transitorias elevadas e impulsos de alta tensión sin pérdida de capacitancia. Baja disipación, buen sellado, buena disipación térmica, larga vida útil, antifragmentación y alta seguridad.
2.2 Apariencia: Carcasa de óxido de aluminio esmerilado, de buen aspecto. Presenta etiqueta de PET anticorrosiva, sin desprendimiento ni pérdida de color, tamaño reducido, peso ligero, fácil instalación, etc.
3. Norma de referencia
3.1 GB/T 17702.1-1999 Condensador de potencia, parte 1: principios generales.
3.2 GB/T 17702.2-1999 Condensador de potencia, parte 2: ensayos de aislamiento por fusible, prueba de destrucción, autocuración y requisitos de durabilidad.
4. Parámetros técnicos
4.1 Parámetro principal
4.1 Con enfriamiento por aire natural: la temperatura máxima de la carcasa del condensador en funcionamiento es de 70 ℃
4.2 Altitud: ≤1000 m
4.3 Humedad relativa: ≤95%
4.4 Tensión nominal: UN=2 kVCC
4.5 Frecuencia fundamental: 50 Hz
4.6 Capacidad nominal: CN=0,25 μF
4.7 Tolerancia de capacidad dentro de ±10%
4.8 Tangente del ángulo de pérdidas del condensador tanδ(1 kHz)≤0,0005
4.9 Resistencia de aislamiento: RC≥3000 s
4.10 Tensión de prueba entre terminales: UTTDC=4 kVCC, 10 s
4.11 Tensión entre terminal y carcasa: UTTDC=5 kVCC, 10 s
4.12 Carcasa: carcasa cilíndrica de aluminio
4.13 Prueba de sellado: sin fugas durante 4 horas a la temperatura nominal de 75 ℃±5 ℃
4.14 Prueba de descarga entre terminales: 1,1 de tensión, 10 s, soporta 20 ciclos de carga y descarga en CC con polaridad, sin perforación ni pérdida de capacitancia.
4.2 Sobrecarga
El condensador puede funcionar según la tabla siguiente, en la que la sobretensión por encima de 1,1Un se basa en que no haya una reducción evidente de la vida útil del condensador.
Sobretensión | Mayor duración en un día | Observación |
1,1UN | Tiempo de sobrecarga 30% | ajuste del sistema |
1,15UN | 30 min | |
1,2UN | 5 min | |
1,3UN | 1 min | conmutación del sistema |
1,5UN | 100 ms |
5.1 Uso para instalación en interiores
5.2 Altitud del lugar de instalación ≤1000 m
5.3 Humedad ambiente inferior al 85%
5.4 Categoría de temperatura: -40/D
5.5 La temperatura de funcionamiento continuo del condensador debe ser inferior a 55℃
5.6 No debe haber vapor corrosivo fuerte para el metal ni aire corrosivo en el entorno.
5.7 Sin vibraciones mecánicas intensas, ni explosivos ni materiales inflamables
5.8 La instalación debe evitar campos magnéticos elevados
6. Dimensiones del producto (consulte el dibujo insertado al final)
7. Inspección y ensayo de salida de fábrica
7.1 Inspección de salida de fábrica
7.1.1 Inspección cosmética
7.1.2 Inspección de capacitancia
7.1.3 Inspección del ángulo de pérdida(tanδ)
7.1.4 Inspección de la tensión en los terminales
7.1.5 Inspección de la tensión entre el terminal y la carcasa
7.1.6 Inspección de sellado
7.2 Inspección de aceptación
7.2.1 Lista de entrega
7.2.2 Informe de ensayo
7.2.3 Certificado de conformidad
7.2.4 Manual de instalación
7.2.5 Cuando el cliente reciba el condensador, deberá comprobar el aspecto exterior; si hubiera alguna deformación o daño en la carcasa, que el aislador esté perpendicular a la carcasa aislante y la exactitud de la etiqueta.
7.2.6 Si dispone de equipo de ensayo, puede medir la capacitancia; debe estar dentro de una tolerancia del 3% y cumplir con la placa de características y el informe de ensayo.
8. Transporte y almacenamiento
8.1. Aviso de transporte
8.1.1 Debe transportarse con el embalaje bien cerrado.
8.1.2 Evite golpes o fricción
8.2 Aviso de almacenamiento
8.2.1 Almacenar en posición vertical, sin fuentes de calor ni aire corrosivo alrededor.
8.2.2 No apilar; utilice soportes entre los condensadores.
9. Instalación y protección
9.1.1 El condensador puede instalarse en posición vertical u horizontal, en un lugar donde la carcasa de aluminio esté bien protegida. La separación entre cada condensador debe ser superior a 50 mm y debe haber buena ventilación.
9.1.2 Asegúrese de que el condensador no vibre y de que haya una distancia de más de 50 mm respecto a cualquier fuente de calor.
9.1.3 Debe existir una protección adecuada para el grupo de condensadores, como fusible, relé, etc.
9.1.4 Es necesario realizar la descarga manual del condensador cuando no esté conectado al sistema eléctrico completo.
10. Mantenimiento
10.1 Se recomienda comprobar diariamente el aspecto del condensador; si pudiera surgir algún problema, como fuga de electrolito o calentamiento del conector.
10.2 Registre la temperatura del lugar de instalación del condensador.
10.3 La revisión periódica del condensador puede realizarse 1 vez/año, y varía según las condiciones reales de funcionamiento.
10.4 Compruebe la capacitancia del condensador y registre cada medición para compararla con el registro anterior. Si hay un cambio evidente, sustitúyalo por un condensador de la misma especificación. Asimismo, verifique cada condensador por si presenta fugas o contaminación. Límpielo cuando esté загрязnado.
10.5 Compruebe que todos los terminales estén bien conectados. Resuélvalo a tiempo para evitar posibles accidentes.
11. Sustitución
11.1 Cuando no haya capacitancia
11.2 Rotura de la carcasa
11.3 Fuga de electrolito
11.4 Uso superior a 10 años.
12. Garantía de calidad y servicio de ventas
Con la política de calidad de “fabricación cuidadosa, gestión científica, mejora continua y satisfacción del cliente”, y con el fin de reforzar nuestra credibilidad a nivel mundial y cumplir el objetivo estratégico de la empresa, asumimos ante todos nuestros clientes las siguientes promesas:
12.1 Seguir mejorando el sistema de calidad y reforzar la gestión de calidad para garantizar que cada producto cumpla con las normas IEC, las normas nacionales y las normas de la industria eléctrica.
12.2 Nos comprometemos a ofrecer a los clientes un buen servicio antes, durante y después de la venta; y, dentro del período de las “tres garantías” nacionales de China, cualquier reclamación por problemas de calidad será respondida en un plazo de 24 horas.
12.3 Se aplica el sistema de las “tres garantías” nacionales de China. Si surge algún problema de calidad dentro del plazo de validez de 1 año, cumpliremos estrictamente con las obligaciones contractuales. Si supera el plazo de garantía de 1 año, el cliente podrá acudir con la tarjeta de garantía para su reparación. NO habrá garantía de calidad en caso de daños en la instalación, operación y mantenimiento causados por factores humanos.
- Dibujo del producto:
