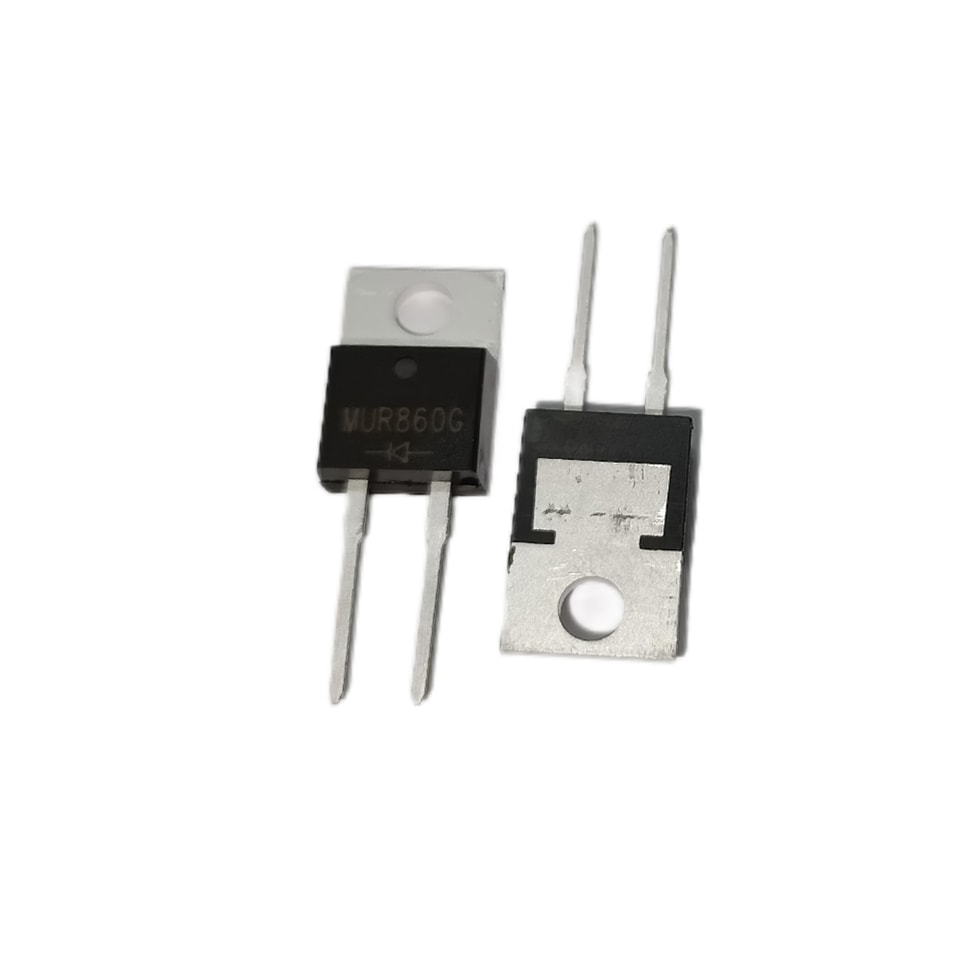

YZPST-MUR860G
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
RECTIFICADOR DE RECUPERACIÓN ULTRARRÁPIDA
MUR805G a MUR860G
TENSIÓN: 50 A 600 VOLTIOS CORRIENTE: 8 AMPERIOS
CARACTERÍSTICAS
Baja caída de tensión directa
Alta capacidad de corriente
Alta fiabilidad
Alta capacidad para corriente de pico
Adecuado para aplicaciones en modo conmutado
Soldadura a alta temperatura: 260 °C/10 segundos en los terminales
Hay productos libres de Pb disponibles: el 99% de Sn cumple con los requisitos de la directiva sobre sustancias ambientales RoHS
DATOS MECÁNICOS
Encapsulado TO220AC de plástico moldeado
Epoxi: retardante de llama con clasificación UL 94V-0. Terminal: soldable con soldadura de plomo según
MIL-STD-202, Método 208 garantizado
Polaridad: según se indica
Posición de montaje: cualquiera. Peso: 2,24 g
VALORES MÁXIMOS Y CARACTERÍSTICAS ELÉCTRICAS
Valores nominales a temperatura ambiente de 25 °C, salvo indicación contraria
Monofásico, media onda, 60 Hz, carga resistiva o inductiva
Para carga capacitiva, reduzca la corriente en un 20%
PARÁMETRO | MUR 805G | MUR 810G | MUR 815G | MUR 820G | MUR 830G | MUR 840G | MUR 860G | UNIDADES | |
Máximo Pico repetitivo de tensión inversa | 50 | 100 | 150 | 200 | 300 | 400 | 600 | Voltios | |
Máximo Tensión eficaz | 35 | 70 | 105 | 140 | 210 | 320 | 420 | Voltios | |
Máximo CC Tensión de bloqueo | 50 | 100 | 150 | 200 | 300 | 400 | 600 | Voltios | |
Máximo promedio Directa Rectificada Corriente .375 (9,5 mm) Longitud del terminal a TC 1000C | 8 | amperios | |||||||
repetitivo Directa Sobretensión Corriente 8,3 ms Simple Medio Onda sinusoidal superpuesta on nominal carga (Método JEDEC) | 125 | amperios | |||||||
Máximo Instantáneo Tensión directa a 8,0 A | 0.95 | 1.25 | 1.65 | Voltios | |||||
Máximo CC Recuperación inversa Corriente TA =250C a nominal CC Tensión de bloqueo TA 1000C | 10 250 |
| uA | ||||||
Típica de unión Capacitancia (Nota 1) | 62 | pF | |||||||
Máximo Recuperación inversa Tiempo de recuperacióne (Nota 2) | 35 | 35 | nS | ||||||
Típica térmica Resistencia Nota R JC | 3.0 | 0°C / W | |||||||
Funcionamiento y Temperatura de almacenamientoatura Rango TJ | -55 a +150 | ℃ | |||||||
