Regulador negativo ajustable de 3 terminales D337

DESCRIPCIÓN：

Los D337 son reguladores de tensión negativa ajustables de 3 terminales capaces de suministrar más de −1,5 A en un rango de tensión de salida de

−1,2 V a −37 V. Estos reguladores son excepcionalmente fáciles de aplicar, ya que solo requieren 2 resistencias externas para ajustar la tensión de salida y 1 condensador de salida para la compensación de frecuencia. El diseño del circuito

ha sido optimizado para ofrecer una excelente regulación y bajas transitorias térmicas.

Los D337 sirven para una amplia variedad de aplicaciones, incluida la regulación local en la placa, la regulación de tensión de salida programable o

la regulación precisa de corriente. El D337 es el complemento ideal de los reguladores positivos ajustables D337.

CARACTERÍSTICAS

Tensión de salida ajustable de −1.2 V a −37 V

Corriente de salida garantizada de 1,5 A, de −55 °C a +150 °C

Regulación de línea típicamente 0,01%/V

Excelente regulación térmica, 0,002%/W

Excelente rechazo de transitorios térmicos

Limitación de corriente independiente de la temperatura

Protección interna contra sobrecarga térmica

Rechazo de rizado de 77 dB

Coeficiente de temperatura de 50 ppm/°C

La regulación de carga es típicamente del 0,3 %

P+ probado en mejora de producto

La salida está protegida contra cortocircuitos

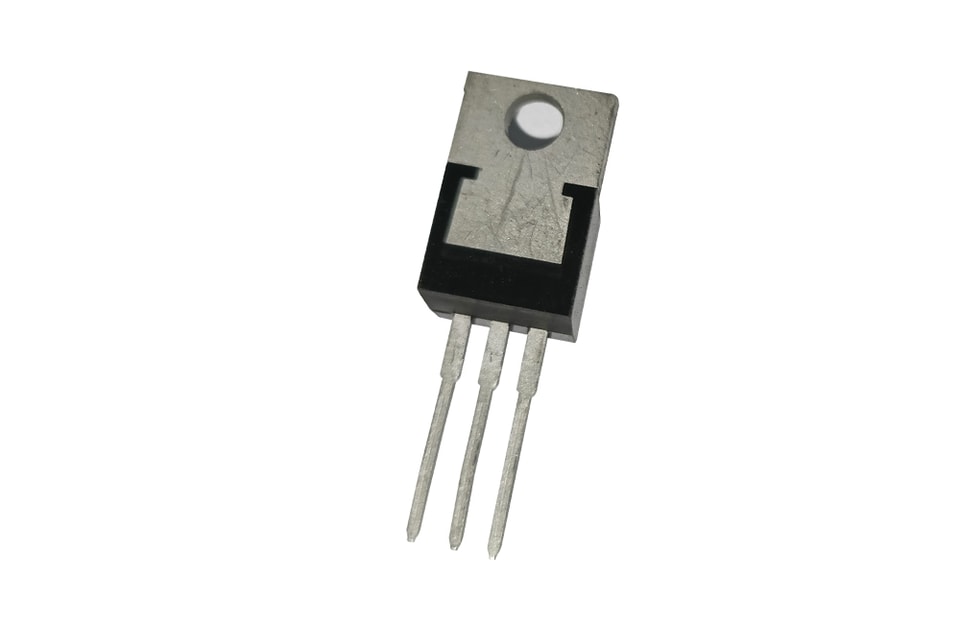

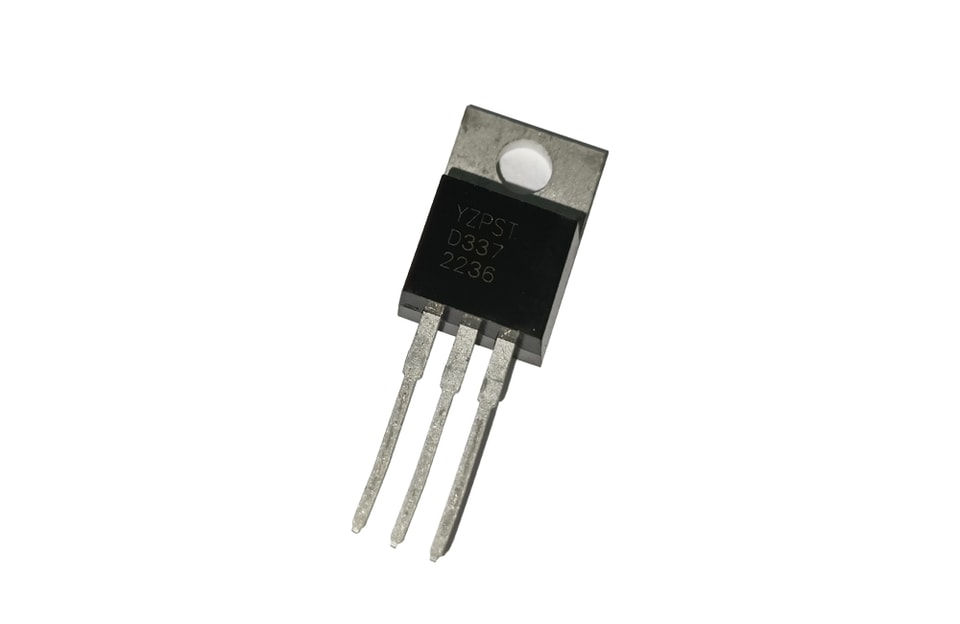

YZPST-D337-1 YZPST-D337-2 YZPST-D337-3

LÍMITES MÁXIMOS ABSOLUTOSVALORES *1

Característica	Valor	Unidad
Disipación de potencia	Limitado internamente
Diferencial de tensión entrada-salida	40	V
Unión de operacióntemperatura rango	0 ～ +125	°C
Temperatura de almacenamiento	-65 ～ +150	°C
Temperatura de los terminales (soldadura, 10 s)	300	°C
Encapsulado plástico (soldadura, 4 s)	260	°C
Clasificación ESD	2k	Voltios

CARACTERÍSTICAS ELÉCTRICAS*1

Características	Condiciones de prueba	Mín.	Típ.	Máx.	Unidad
Regulación de línea	Tj=25°C,3V≤∣VIN-VOUT∣≤40V *2 IL=10mA		0.01	0.04	%/V
Regulación de carga	Tj=25°C, 10mA≤IOUT≤IMAX		0.3	1.0	%
Regulación térmica	Tj=25°C, pulso de 10 ms		0.003	0.04	%/W
Corriente del pin de ajuste			65	100	µ A
Carga de corriente del pin de ajuste	10mA≤IL≤IMAX, TA=25°C 3V≤∣VIN-VOUT∣≤40V		2	5	µ A
Tensión de referencia	Tj=25°C 3 3V≤∣VIN-VOUT∣≤40V 3 10mA≤IOUT≤IMAX, P≤PMAX	-1.213 -1.200	-1.250 -1.250	-1.287 -1.300	V
Regulación de línea	3V≤∣VIN-VOUT∣≤40V *2		0.02	0.07	%/V
Regulación de carga	10mA≤IOUT≤IMAX *2		0.3	1.5	%
Estabilidad térmica	TMÍN≤Tj≤TMAX		0.6		%
Corriente mínima de carga	∣VIN-VOUT∣≤40V ∣VIN-VOUT∣≤10V		2.5 1.5	10 6	mA
Límite de corriente	∣VIN-VOUT∣≤15 V ∣VIN-VOUT∣=40V, Tj=25°C	1.5 0.15	2.2 0.4	3.7	A
Ruido RMS de salida, % de VSALIDA	Tj=25°C, 10Hz≤f≤10kHz		0.003		%
Relación de rechazo al rizado	VSALIDAT=-10 V,f=120HzCAJUSTE=10µ F	66	60 77		dB
Estabilidad a largo plazo	Tj=125°C, 1000 horas		0.3	1	%
Resistencia térmica, unión a encapsulado	SOT223TO-220 TO-252		2.3 12 4	3 15	° C/W
Térmica resistencia, uniónaambiente(sindisipador de calor)	SOT223TO-220 TO-252		35 140 50		° C/W
