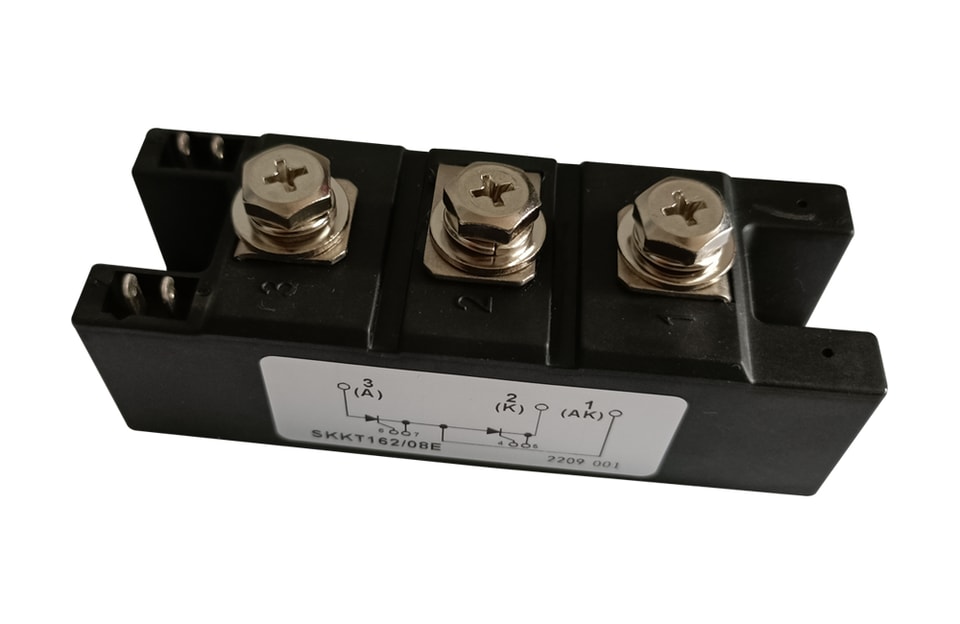

YZPST-SKKT162-08E

Doble Módulos tiristores

TIPO: YZPST-SKKT162/08E

Características

Transferencia de calor a través de una placa base metálica aislada de nitruro de aluminio cerámico
Contactos de presión de metal precioso para alta fiabilidad
Tiristor con compuerta amplificadora

Aplicaciones típicas

· Control de motores de CC

· Arrancadores suaves para motores de CA

· Control de temperatura

· Regulación profesional de iluminación

Valores máximos

Símbolo	Condición	Clasificaciones	Unidad
IT(AV)	Monofásico, media onda, T de conducción de 85°C=77℃	162	A
ITRMS	Monofásico, media onda,8conducción de 5°	250	A
ITSM	TC=125℃	4800	A
I2t	TC=125℃	115	kA2S
VDRM/VRRM	TC=125℃	800/800	V
di/dt	no repetitiva	200	A/µs
Viso	A.C.1m/1S	4000/4500	V
Tj		-40 ~ +125	℃
Tstg		-40 ~ +125	℃
W		-	g

Características eléctricas

Símbolo	Condición	Clasificaciones	Unidad
IDRM /IRRM	A VDRM，monofásico，media onda，TC=125℃	60	mA
VTM	Corriente en estado de conducción500A，Tj=25℃	1.85	V
VT(TO)	Tj=125℃	1.35	V
tgd	Tj=25℃	1	us
tq	Tj=125℃		us
IGT/VGT	Tj=25℃	150 / 2	mA/V
VGD	VD=67%VDRM , Tj=125℃	0.25	V
DV/DT	VD=67%VDRM	1000	V/µs
IH	Tj=25℃	400	mA
IL	Tj=25℃	1000	mA
Rth(j-c)	Por módulo	0.08	K/W

Dibujo de contorno

Para obtener más información sobreYZPST-SKKT162-08Epor favor, descargue el archivo PDF anterior llamado "YZPST-SKKT162-08E"
