YZPST-600B120E53

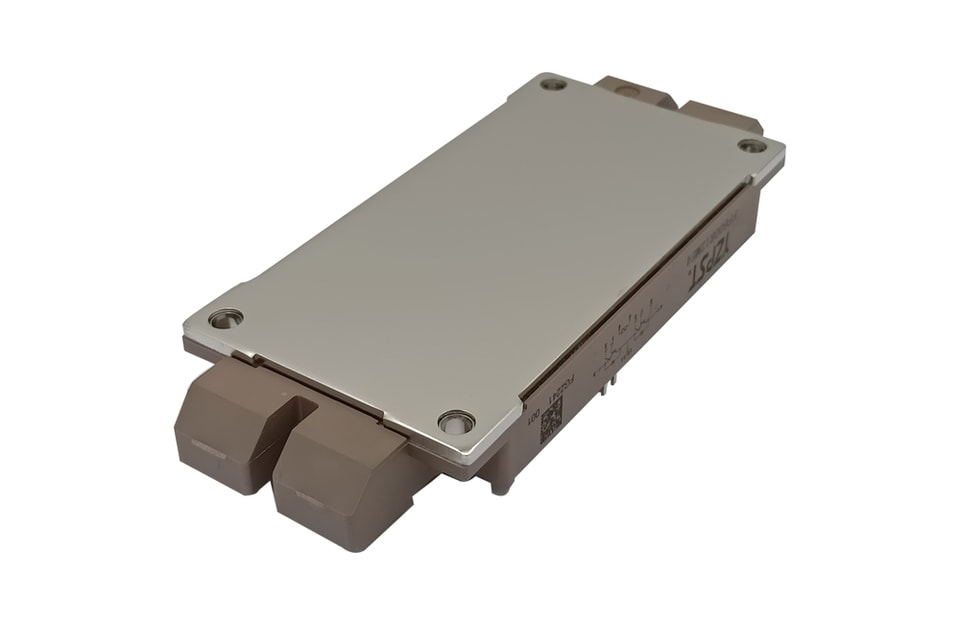

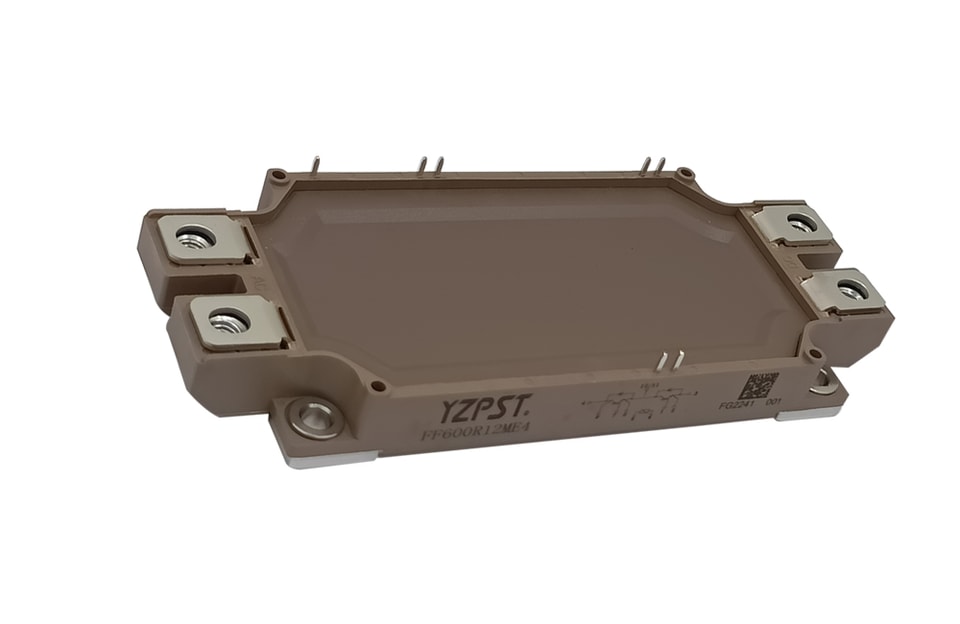

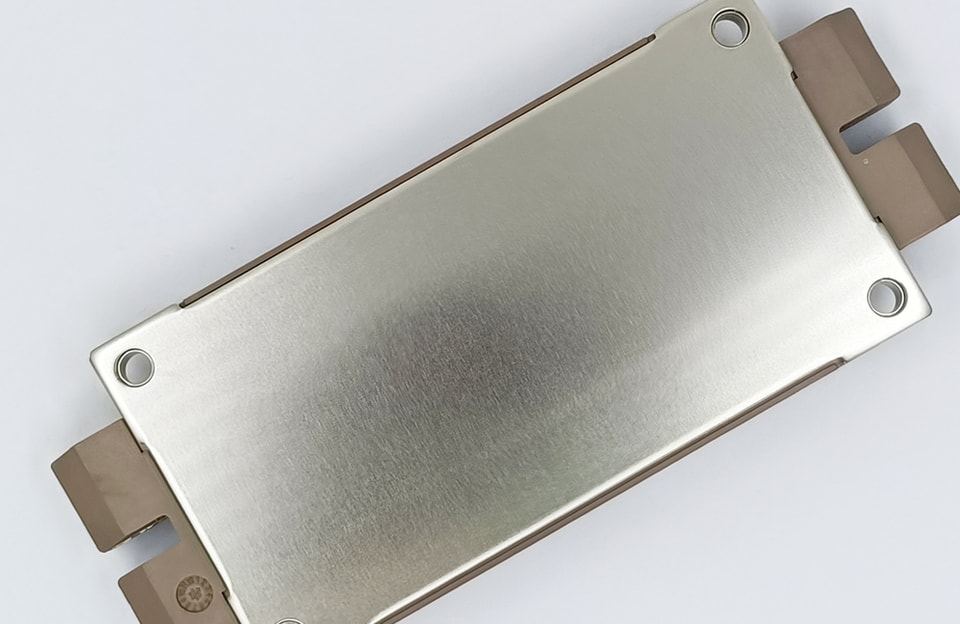

Módulo de potencia IGBT
AplicacionesInversor para accionamiento de motor
Amplificador de accionamiento servo de CA y CC
UPS (sistemas de alimentación ininterrumpida)
Características
Bajo Vce(sat) con tecnología SPT+
Vce(sat) con coeficiente de temperatura positivo
Incluye FWD antiparalelo de recuperación rápida y suave
Alta capacidad de cortocircuito (10 µs)
Estructura de módulo de baja inductancia
Límites absolutos máximos
Parámetro | Símbolo | Condiciones | Valor | Unidad |
Tensión colector-emisor | VCES | VGE=0 V, IC=1 mA, Tvj=25℃ | 1200 | V |
Corriente continua de colector | IC | Tc100℃ | 600 | A |
Corriente máxima de colector | ICRM | ICRM=2IC | 1200 | A |
Tensión puerta-emisor | VGES | Tvj=25℃ | ±20 | V |
Disipación total de potencia (IGBT-inversor) | Ptot | Tc=25℃ Tvjmax=175℃ | 3750 | W |
Características del IGBT
Parámetro |
Símbolo |
Condiciones |
Valor |
Unidad | ||
Mín. | Típ. | Máx. |
| |||
Tensión umbral puerta-emisor | VGE(th) | VGE=VCE,IC=3 mA, Tvj=25℃ | 5.0 | 5.8 | 6.5 | V |
Corriente de corte colector-emisor |
ICES | VCE=1200 V, VGE0V, Tvj=25℃ |
|
| 1.0 | mA |
VCE=1200 V, VGE0V, Tvj=125℃ |
|
| 5.0 | mA | ||
Colector-emisorTensión de saturación |
VCE(sat) | Ic=600A,VGE=15V, Tvj=25℃ |
| 1.70 |
| V |
Ic=600A,VGE=15V, Tvj=125℃ |
| 2.00 |
| V | ||
Capacitancia de entrada | Cies |
VCE=25V,VGE =0 V, f=1 MHz, Tvj=25℃ |
| 43.1 |
| nF |
Capacitancia de salida | Coes |
| 2.25 |
| nF | |
Capacitancia de transferencia inversa | Cres |
| 1.95 |
| nF | |
Resistencia interna de puerta | Rgint |
|
| 1.25 |
| Ω |
Tiempo de retardo de encendido | td(on) |
IC=600 A VCE= 600V VGE= ±15 V RG= 1,2 Ω Tvj=25℃ |
| 250 |
| ns |
Tiempo de subida | tr |
| 88 |
| ns | |
Tiempo de retardo de apagado | td(off) |
| 560 |
| ns | |
Tiempo de caída | tf |
| 131 |
| ns | |
Disipación de energía durante el encendido Tiempo | Eon |
| 33.1 |
| mJ | |
Disipación de energía durante el apagado Tiempo | Eapagado |
| 57.8 |
| mJ | |
Tiempo de retardo de encendido | td(on) |
IC=600 A VCE = 600 V VGE = ±15 V RG = 1.2 Ω Tvj=125℃ |
| 300 |
| ns |
Tiempo de subida | tr |
| 102 |
| ns | |
Tiempo de retardo de apagado | td(off) |
| 650 |
| ns | |
Tiempo de caída | tf |
| 180 |
| ns | |
Disipación de energía durante el encendido Tiempo | Eon |
| 50.2 |
| mJ | |
Disipación de energía durante el apagado Tiempo | Eapagado |
| 87.8 |
| mJ | |
Datos de SC |
Isc | Tp≤10 μs, VGE=15 V,Tvj=150℃, Vcc=600 V, VCEM≤1200 V |
|
2400 |
|
A |
Características del diodo
Parámetro |
Símbolo |
Condiciones |
Valor |
Unidad | ||
Mín. | Típ. | Máx. |
| |||
Corriente directa continua del diodo | IF | Tc100℃ |
| 600 |
| A |
Corriente directa pico del diodo | IFRM | IFRM=2IF |
| 1200 |
| A |
Tensión directa |
VF | IF=600 A, Tvj=25℃ |
| 1.65 |
| V |
IF=600 A, Tvj=125℃ |
| 1.75 |
| V | ||
Carga recuperada | Qrr |
IF =600 AVR=600 V -diF/dt =6000 A/µsTvj=25℃ |
| 60.3 |
| uC |
Corriente máxima de recuperación inversa | Irr |
| 415 |
| A | |
Tiempo de recuperación inversa | trr |
| 260 |
| ns | |
Energía de recuperación inversa | Erec |
| 28.1 |
| mJ | |
Carga recuperada | Qrr |
IF=600 AVR=600 V -diF/dt =6000 A/µsTvj=125℃ |
| 114 |
| uC |
Corriente máxima de recuperación inversa | Irr |
| 543 |
| A | |
Tiempo de recuperación inversa | trr |
| 380 |
| ns | |
Energía de recuperación inversa | Erec |
| 51.8 |
| mJ | |
Diagrama del circuito
Dimensiones del encapsulado
