COMPONENTE DE POTENCIA

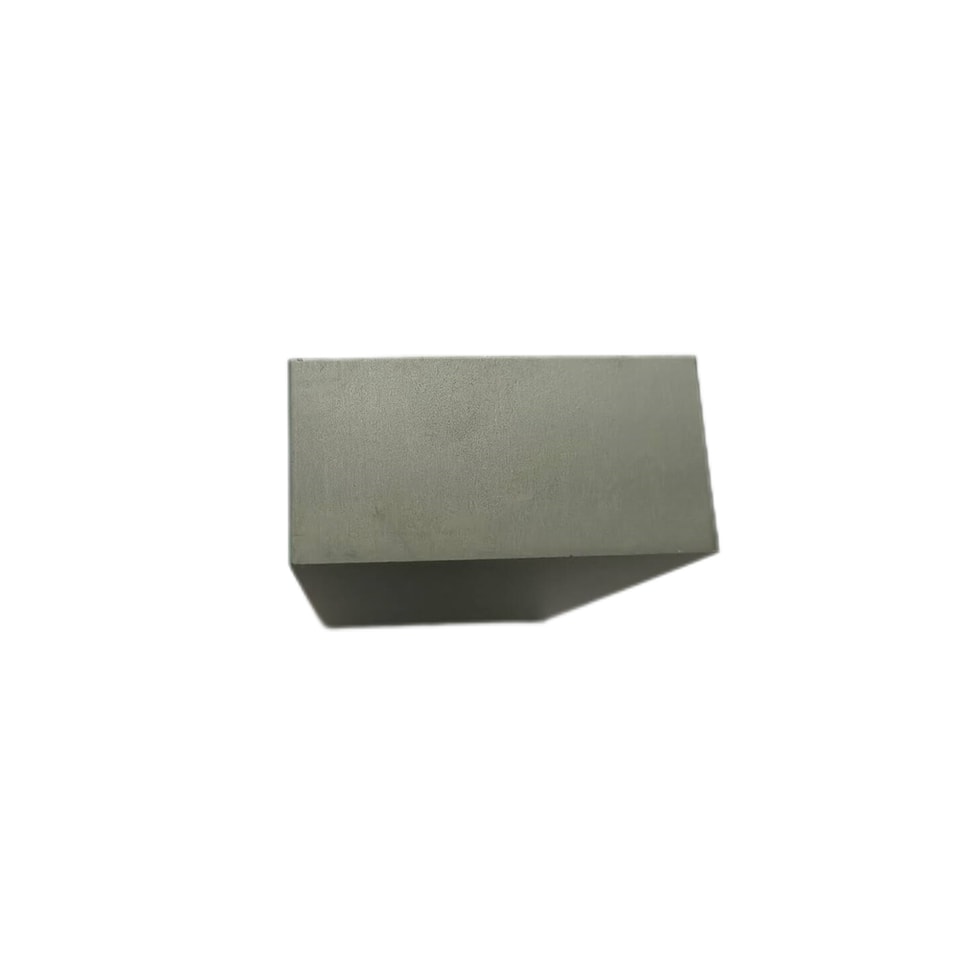

Barra de ferrita YZPST-101.6x50.8x25.4
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
YZPST-101.6x50.8x25.4 barra de ferrita

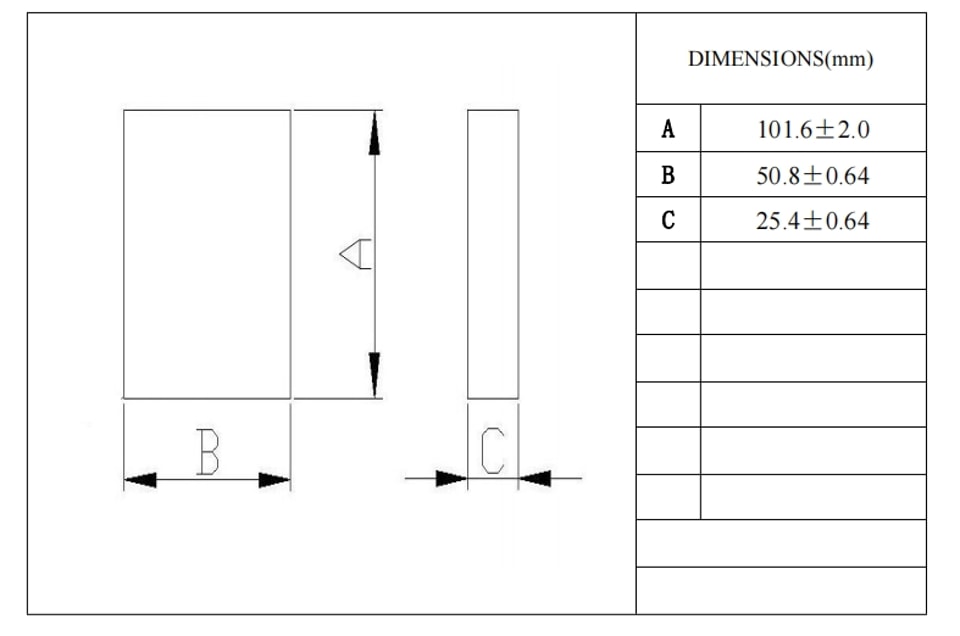

DIMENSIONES (mm)
PARÁMETROS | |
Factor del núcleo C1 | \ mm-1 |
Longitud efectiva Le | \ mm |
Área efectiva de sección transversalAe | \ mm2 |
Volumen efectivo Ve | \ mm3 |
Aprox. Peso | 645 g/juego |
CARACTERÍSTICAS DEL MATERIALDEL MATERIAL
| Características | Símbolo | Unidad | PTS40 | |
| Permeabilidad inicial | ui | \ | 2300±25% | |
| mT | 25℃ | 510 | ||
| Densidad de flujo de saturación | Bs | （1000 A/m） | 100℃ | 390 |
| Remanencia | Ruptura | mT | 120 | |
| Coercitividad | Hc | A/m | 13 | |
| 25℃ | \ | |||
| Pérdida de potencia | Pc | kW/m3 | 60℃ | 550 |
| f = 100 kHz，B = 200 mT | 100℃ | 410 | ||
| Temperatura de Curie | Tc | ℃ | >230 | |
| Resistividad | ρ | Ω*m | 6.5 | |
| Densidad | d | Kg/m3 ×103 | 4.8 | |
| Nota：The valores fueron obtenidos con toroidales núcleos at temperatura ambiente temperatura salvo salvo que se indique lo contrario | ||||
Máximo chip apagado：
- Laprofundidadde la grieta en la superficie superficie debe ser no más que 0,3 mm, longitud utiliza no más más de 1/4, longitud de alargar la línea. En al superficie no rectificada, al profundidadno debe ser superior a 0,5mm, la longitud no debe ser superior a 1/3 de la longitud de alargar la línea.

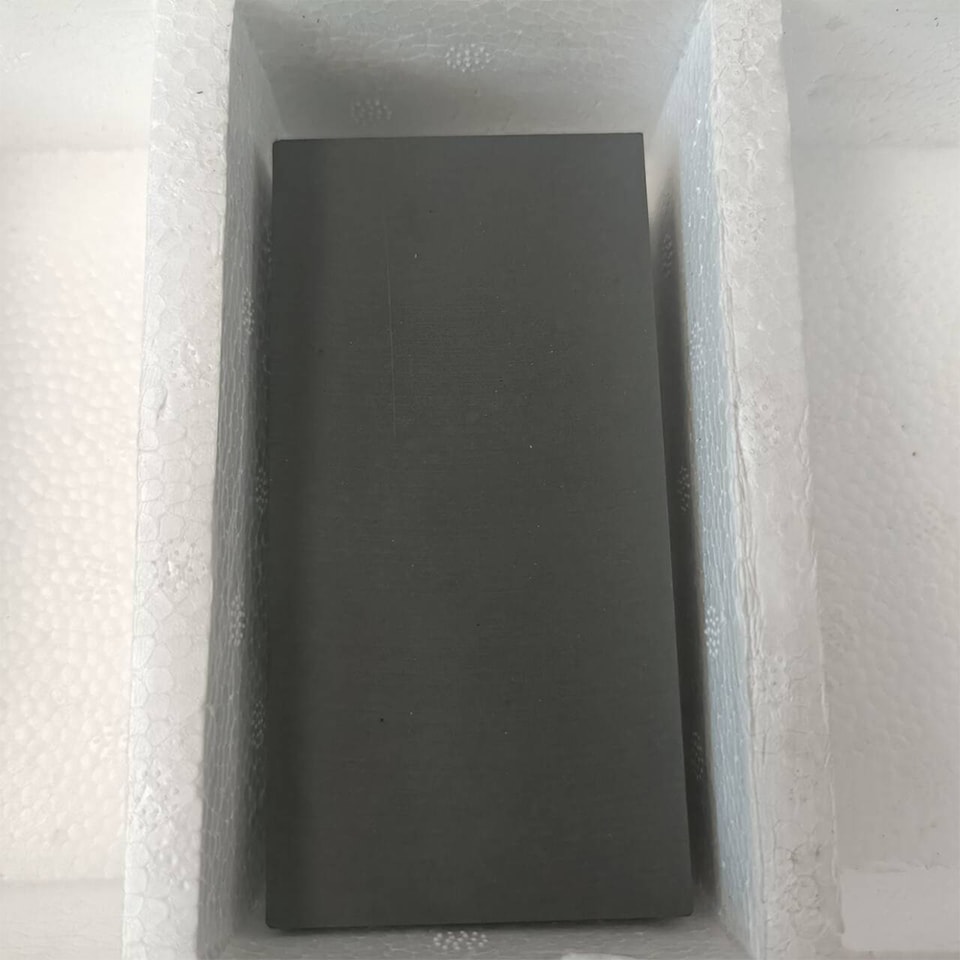

EMBALAJE:
No hay contenido adicional del producto disponible.
