COMPONENTE DE POTENCIA

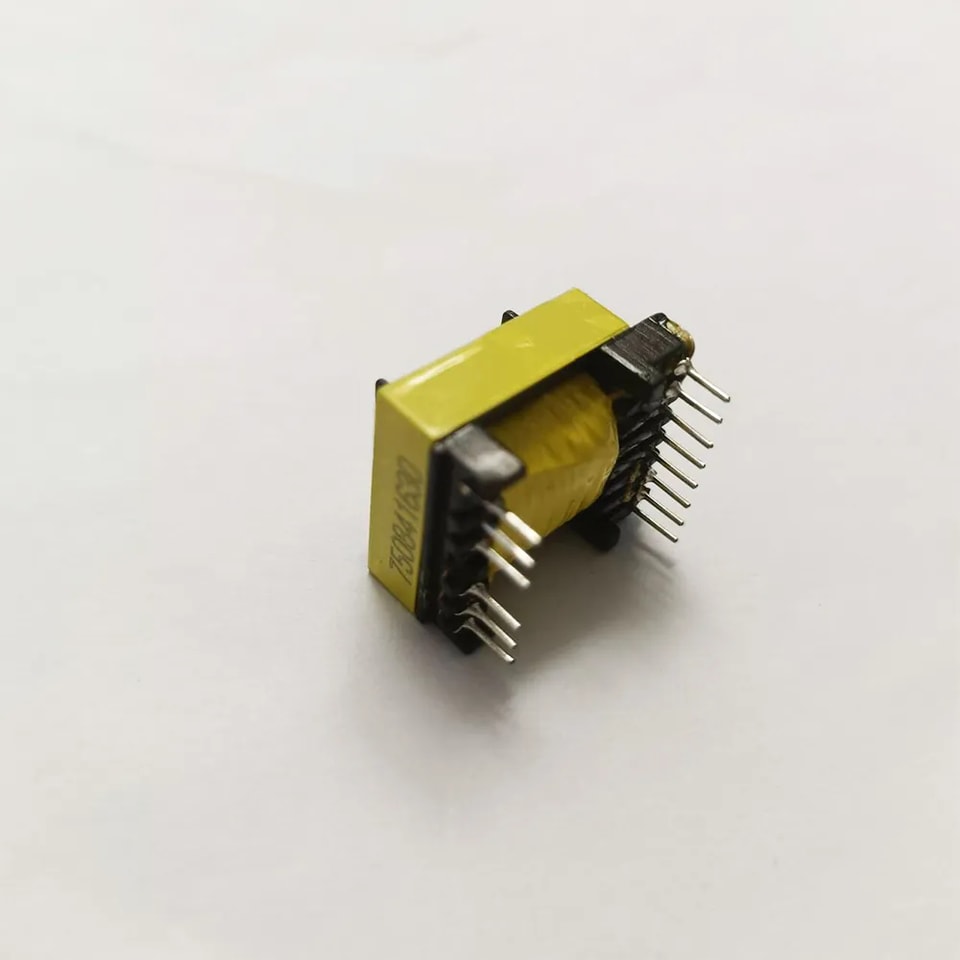

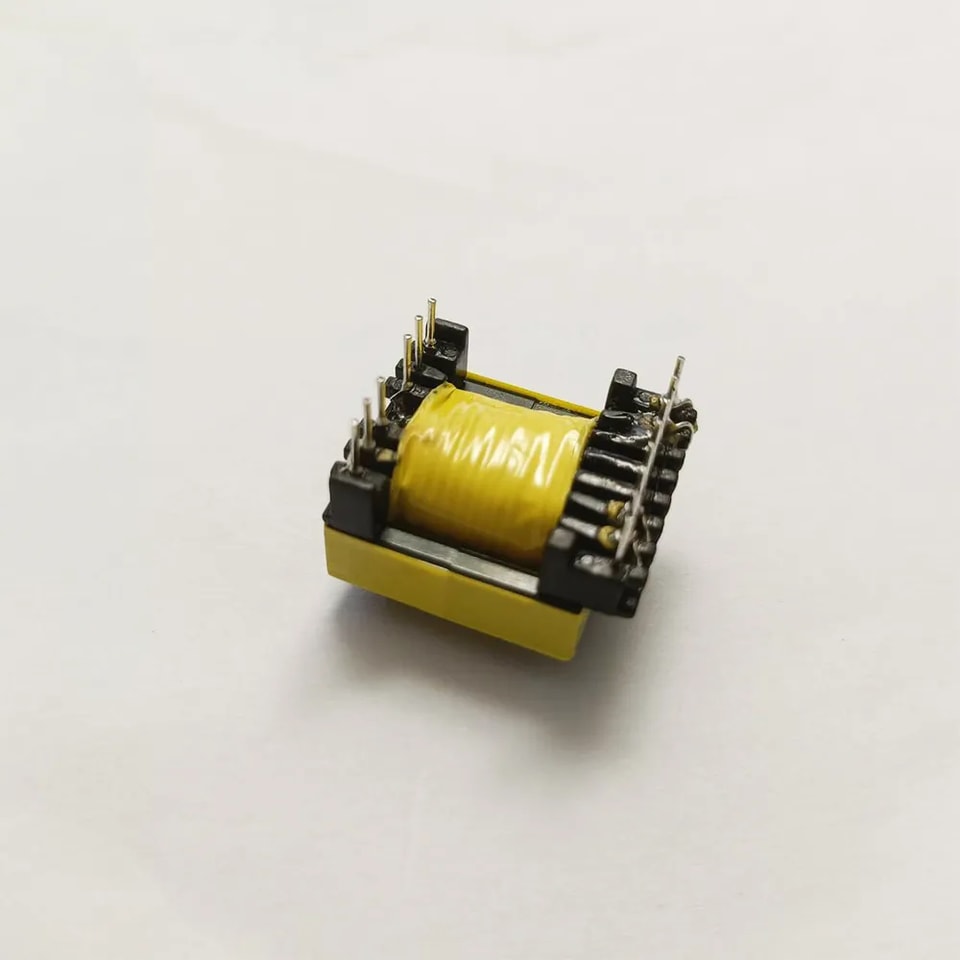

Transformador YZPST-EF25 de 70,0 mH
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
TRANSFORMADOR
P/N: YZPST-EF25 70,0 mH

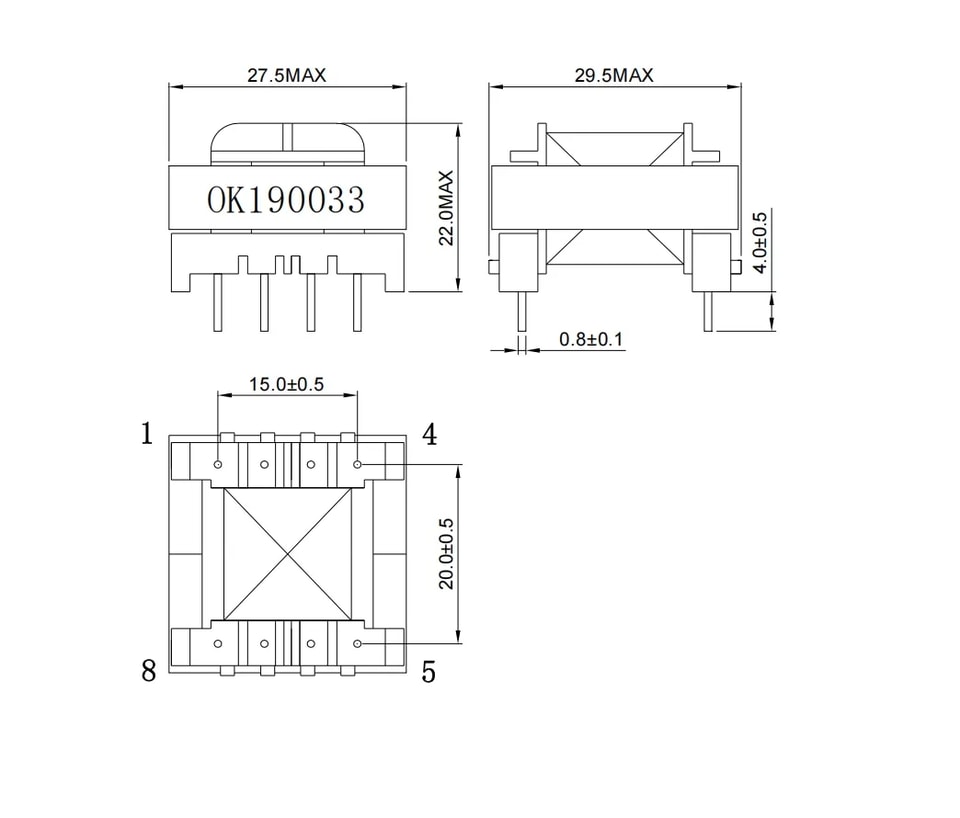

DIMENSIÓN EXTERIOR:(UNIDAD: mm)

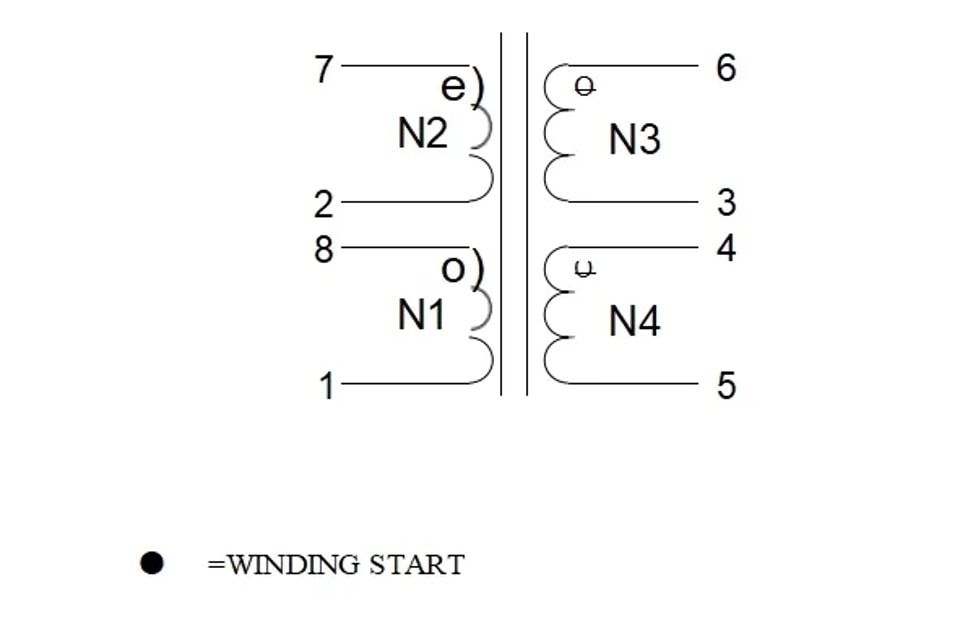

ESQUEMA:
DEVANADO:
DEV | TERMINAL | TAMAÑO DEL CABLE | ESPIRAS | CINTA | OBSERVACIÓN |
N1 | 1-8 | QA-1-0,20/155℃ | 550 | 1 |
|
N2 | 7-2 | QA-1-0,45/155℃ | 6 |
1 |
|
N3 | 6-3 | QA-1-0,45/155℃ | 6 |
| |
N4 | 4-5 | QA-1-0,45/155℃ | 4 | 2 |
|
Nota: Los pines 1-4 del devanado N1 miran hacia la máquina; los devanados N2/N3/N4 con los pines 5-8 mirando hacia la máquina | |||||
PARÁMETRO TÉCNICO
N.º | ELEMENTO | MEDIDO PUNTO | DATOS TÉCNICOS | CONDICIÓN DE ENSAYO |
1 | INDUCTANCIA | 8-1 | 70.0mH±10% | 10KHZ 0.3V LCZ1062 |
|
|
|
|
|
|
|
|
|

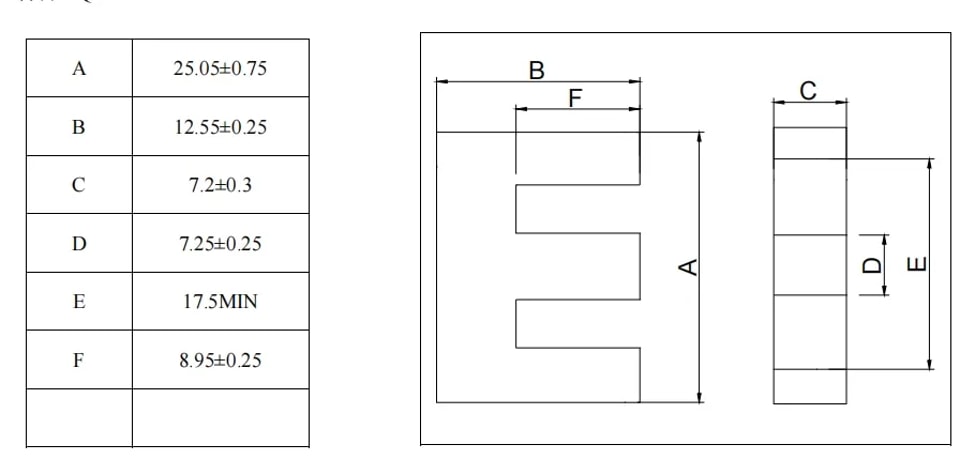

DIMENSIÓN DEL NÚCLEO:(UNIDAD:mm) QP4A
