Características
- Encapsulado estándar internacional SOT-227
- VF muy baja
- Pérdidas de conmutación extremadamente bajas
- Valores de IRM bajos
- Cobre con DBC aislado internamente
- Encapsulado aislado (V1so =2500VRMS )

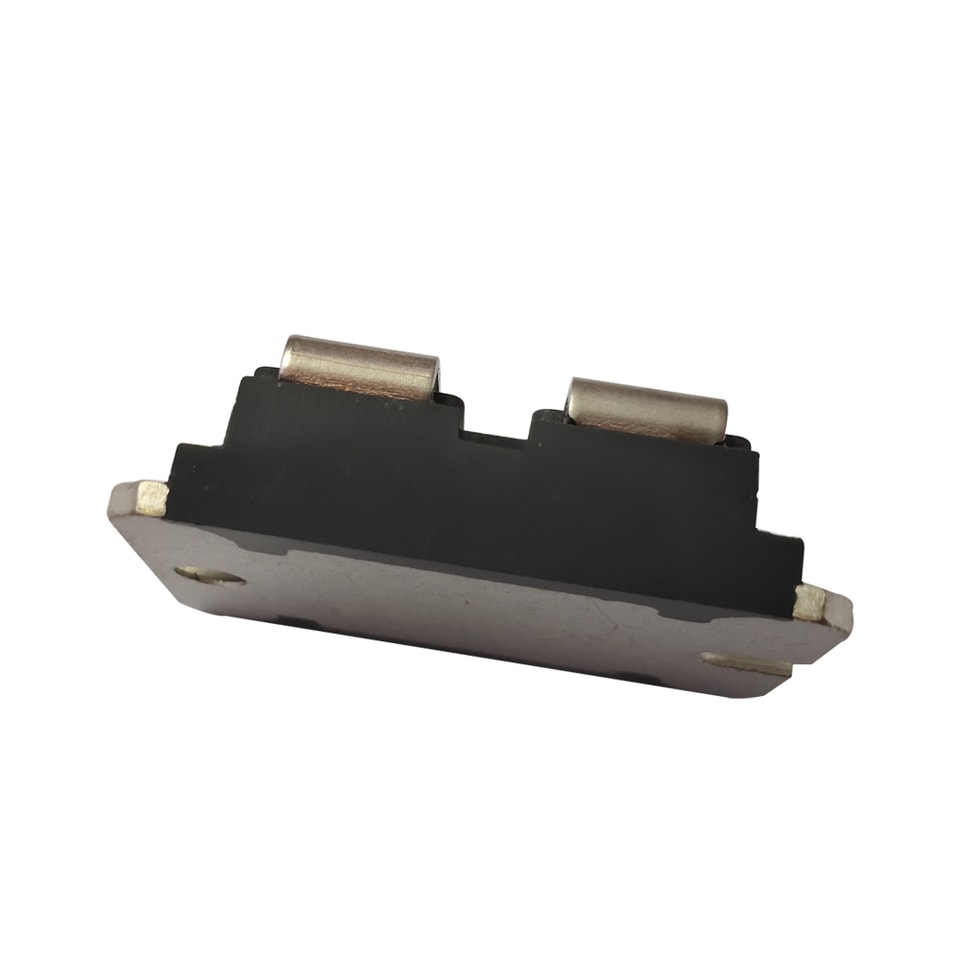

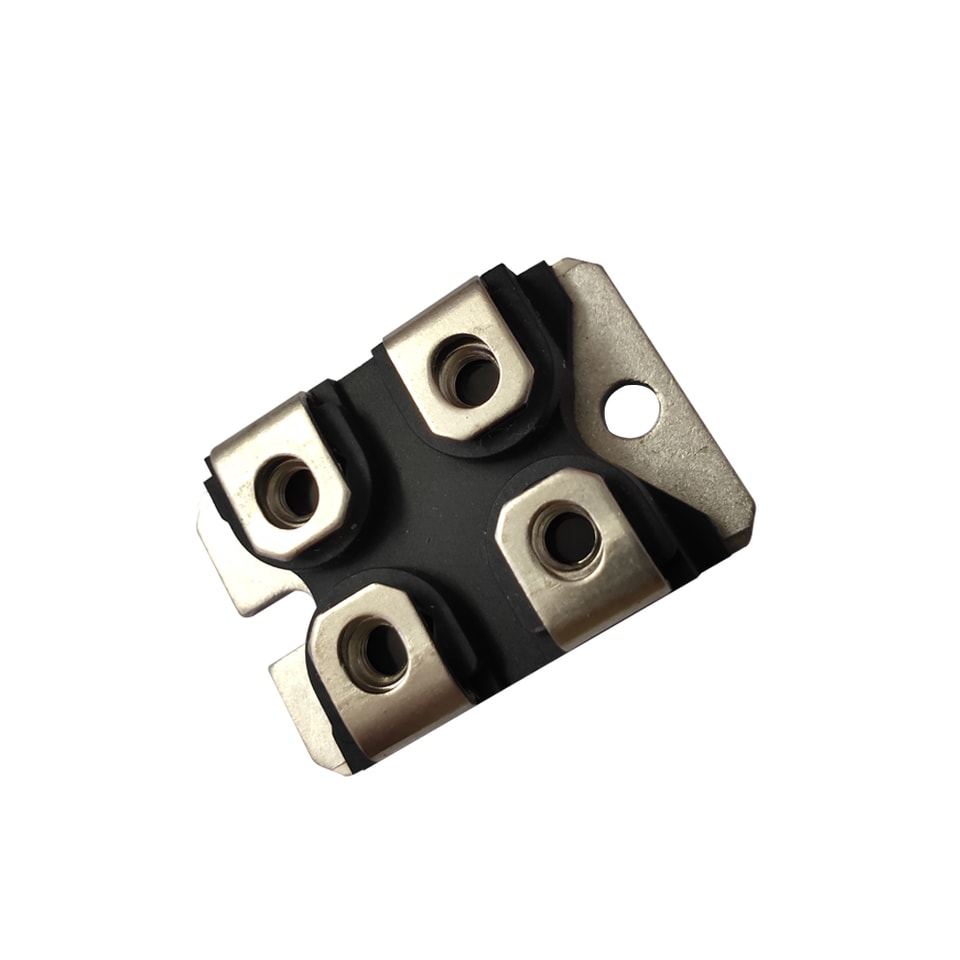

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA
YZPST-CK1S/CK2S2x120 - 200
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Aplicaciones
- Rectificadores en fuentes de alimentación conmutadas (SMPS)
- Diodo de rueda libre en convertidores de baja tensión
Ventajas
- Funcionamiento del circuito con alta fiabilidad
- Picos de tensión bajos para reducir los circuitos de protección
- Conmutación de bajo ruido
- Bajas pérdidas
Valores máximos | ||||
Símbolo | Condiciones de prueba | Valores nominales | Unidades | |
IFRMS | 150 | A | ||
IFAVM |
0
Tc =105 C; Rectangular d=0.5; por diodo | 120 | ||
0
Tc =105 C; Rectangular d=0.5; por módulo | 240 | |||
IFSM |
0
TVJ = 45 C ; tp = 10 ms (50 Hz) seno | 1600 | ||
Es |
0
IAS = 20A; L = 180μH; TVJ = 25 C; no repetitivo | 0.51 | mJ | |
IAR | VA=1.5.VRRM típico; f=10kHz; repetitivo | 2.5 | A | |
TVJ | -40-+150 | C | ||
TSl9 | -40-+150 | |||
Ptot |
0
Tc=25 C | 350 | W | |
Md | Par de apriete de montaje (M4) | 1.1-1.5 | Nm | |
Par de apriete de conexión del terminal (M4) | 1.1-1.5 | |||
Peso | Típico | 30 | 9 | |
V1SOl | 50/60Hz RMS Isol<1mA | 1 segundo | 3000 | V |
1 minuto | 2500 | |||
Características eléctricas y térmicas | |||||
Símbolo | Condiciones de prueba | Valores | Unidades | ||
Típ. | Máx. | ||||
IR |
0
VR=VRRM; TvJ=25 C (ancho de pulso=5 ms, ciclo de trabajo Ciclo<2.0%) | 2 | mA | ||
VR=VRRM; TvJ=125 C (ancho de pulso=5 ms, ciclo de trabajo Ciclo<2.0%) | 40 | ||||
V F |
0
IF =120A ; TvJ=125 C | 0.85 | V | ||
0
IF =120A ; TvJ=25 C | 0.95 | ||||
0
IF =240A TVJ=125 C | 1.2 | ||||
R thJC | Unión a caja | Por rama | 0.90 | C/W | |
Total | 0.4 | ||||
R thCH | 0.10 | ||||
Para obtener más información sobre el módulo Schottky, descargue el archivo PDF anterior titulado " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
No hay contenido adicional del producto disponible.
