Serie BTA60 TRIACs de 60 A

DESCRIPCIÓN:

La serie de triacs BTA60 es adecuada para adaptarse a todos los modelos de control y se utiliza en aplicaciones como control de motores, iluminación industrial y doméstica, calefacción y conmutación estática, controladores de velocidad de motor, etc. Gracias a su técnica de montaje con clip, ofrece un rendimiento superior en capacidades de manejo de corriente de sobrecarga
Mediante el uso de una almohadilla cerámica interna, la serie BTA proporciona una pestaña aislada eléctricamente (con clasificación de 2500 VRMS), cumpliendo con las normas UL

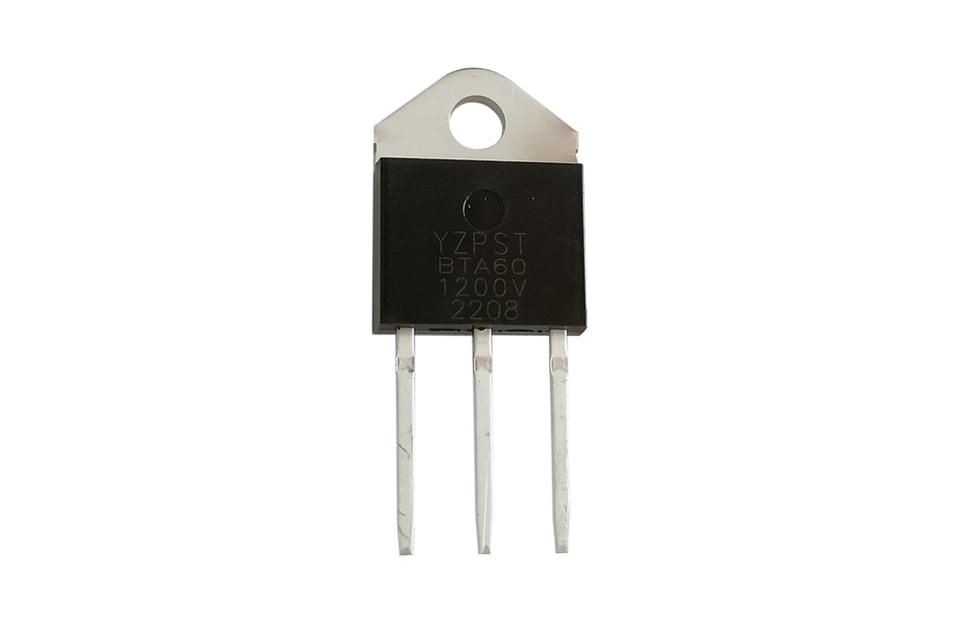

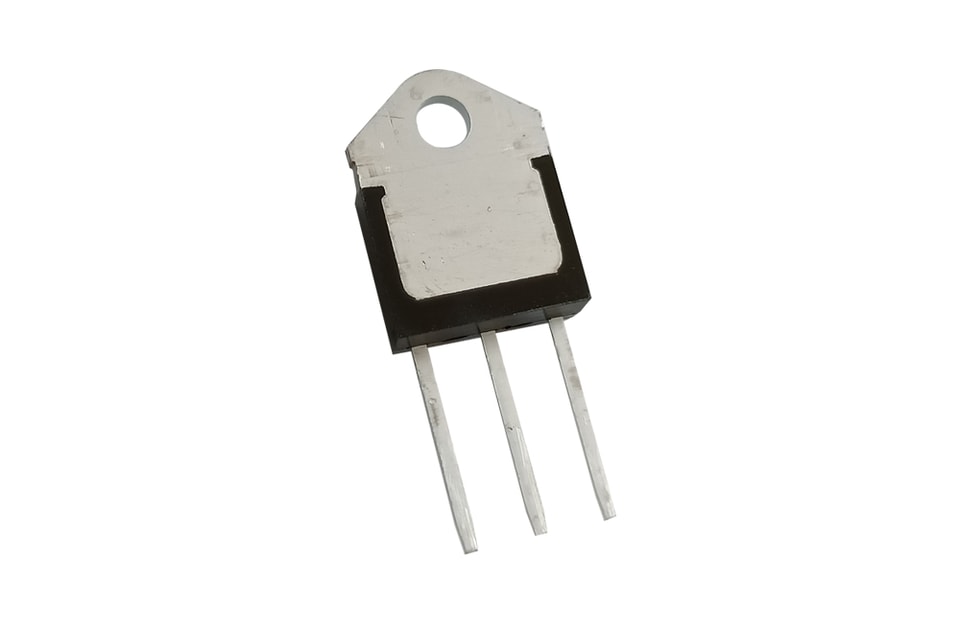

YZPST-BTA60 triac

Símbolo	Valor	Unidad
IT(RMS)	60	A
VDRMVRRM	1200/1600	V
V_TM	1.55	V

VALORES NOMINALES MÁXIMOS ABSOLUTOS

Parámetro	Símbolo	Valor	Unidad
Rango de temperatura de unión de almacenamiento	Tstg	-40 ~150	℃
Rango de temperatura de unión en funcionamiento	Tj	-40~125	℃
Tensión máxima repetitiva en estado de bloqueo (T =25℃)	V_DRM	1200/1600	V
Tensión inversa máxima repetitiva (T =25℃)	V_RRM	1200/1600	V
Corriente eficaz en estado de conducción	IT(RMS)	60	A
Corriente máxima de pico de sobrecarga no repetitiva en estado de conducción (ciclo completo, F=50 Hz)	I_TSM	500	A
I2Valor t para fusión (tp=10 ms)	I2t	1250	A2S
Tasa crítica de aumento de la corriente en estado de conducción (I = 2×I_GT)	dI/dt	50	A/μS
Corriente de pico de compuerta	I_GM	8	A
Disipación media de potencia de compuerta	PG(AV)	1	W

CARACTERÍSTICAS ELÉCTRICAS (T=25℃a menos que se especifique lo contrario)

3 cuadrantes

Símbolo	Condición de prueba	Cuadrante		Valor	Unidad
I_GT	V =12V R =33Ω	Ⅰ Ⅱ Ⅲ	MÁX.	50	mA
V_GT	V =12V R =33Ω	Ⅰ-Ⅱ-Ⅲ	MÁX.	1.3	V
V_GD	V_D=V_DRMTj=125℃ R=3.3KΩ	Ⅰ-Ⅱ-Ⅲ	MÍN.	0.2	V
I_L	I_G=1.2I_GT	Ⅰ-Ⅲ	MÁX.	80	mA
I_L	I_G=1.2I_GT	II	MÁX.	180	mA
I_H	I_T=100mA		MÁX.	80	mA
dV/dt	V_D=2/3V_DRM Puerta Abierto Tj=125℃		MÍN.	1000	V/μs

CARACTERÍSTICAS ESTÁTICAS

Símbolo	Parámetro		Valor(MÁX.)	Unidad
V_TM	I_TM=80 A tp=380 μs	Tj =25℃	1.65	V
I_DRM	VD=VDRMVR=VRRM	Tj =25℃	10	μA
I_RRM	VD=VDRMVR=VRRM	Tj =125℃	5	mA
