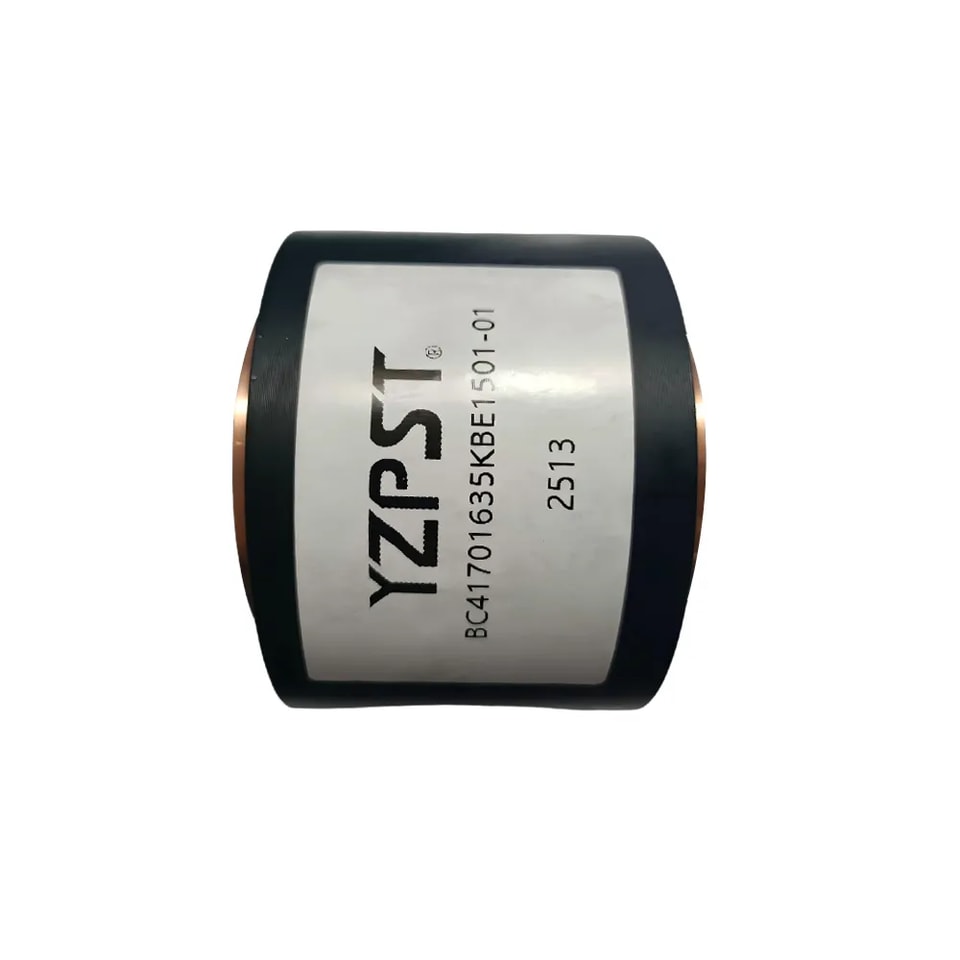

YZPST-BC41701635KBE1501-01
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Tipo: condensador resonante BC41
Descripción: P/N: YZPST-BC41-BE1-500KVAR-700VAC-6.3UF
Código: BC41701635KBE1501-01
Características
Refrigerado por agua por conducción
Dieléctrico de polipropileno
Bajo factor de disipación (tgδ), bajo ESL y bajo ESR
Alta tensión, alta frecuencia y alto dv/dt, excelente disipación térmica
Puede soportar grandes corrientes
Aplicación
Ampliamente utilizado en dispositivos resonantes de alta potencia y alta frecuencia
Datos técnicos
Normas de referencia | GB/T 3984-2004 IEC 60110.1 |
Funcionamiento temperatura rango | -40℃~+85℃ |
Rango de capacitancia | 6.3μF |
Capacitancia nominal | 500 kVar |
Tensión nominal | 700VAC |
Tolerancia | ±10% |
Tensión de prueba entreterminales | 1.5UNAC 10 s 3.0UNDC 10 s a 25℃±5℃ |
Factor de disipación | tgδ≤5×10-4 a 25℃±5℃ , 1 kHz |
Resistencia de aislamiento | R·C≥5000 s，a 100 VDC，25℃±5℃ , 60 s |
Vida útil | 100000 h (Un θhotspot ≤ 70℃) |

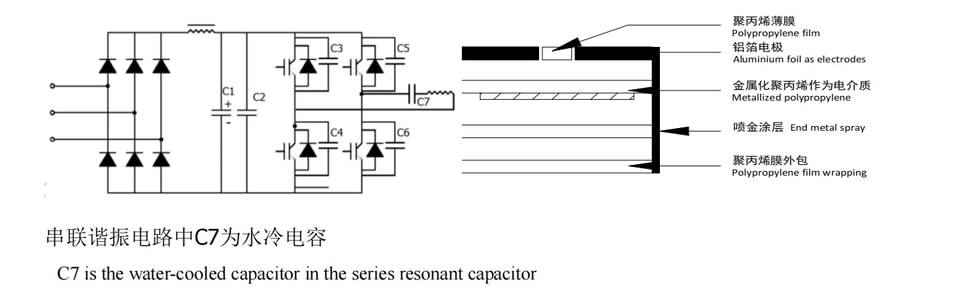

Esquema típico del circuito y diagrama de construcción

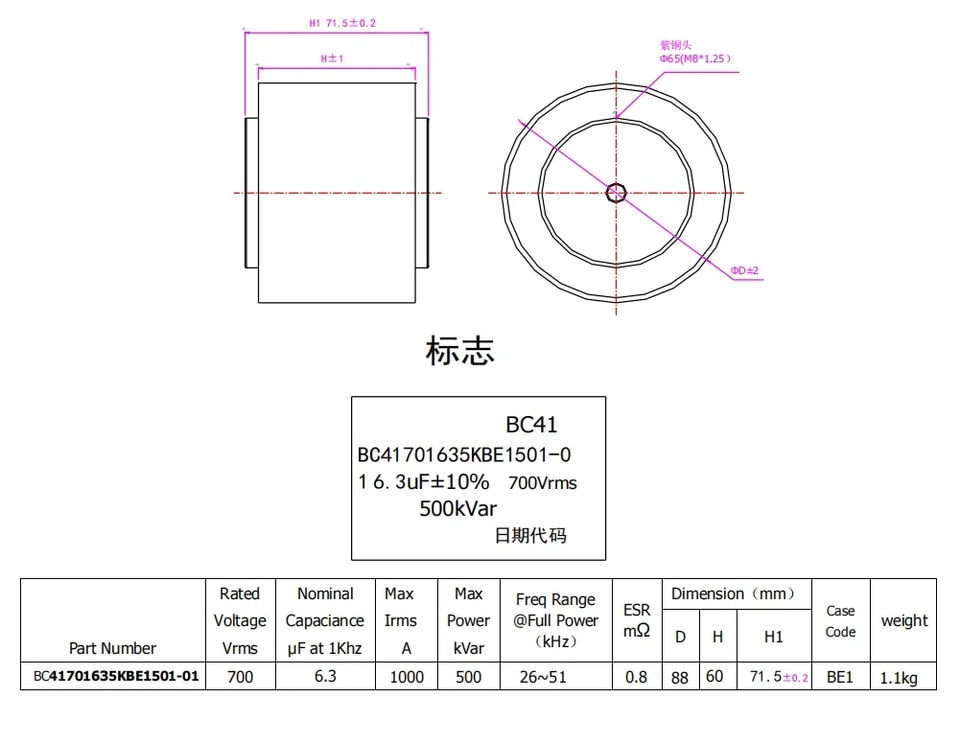

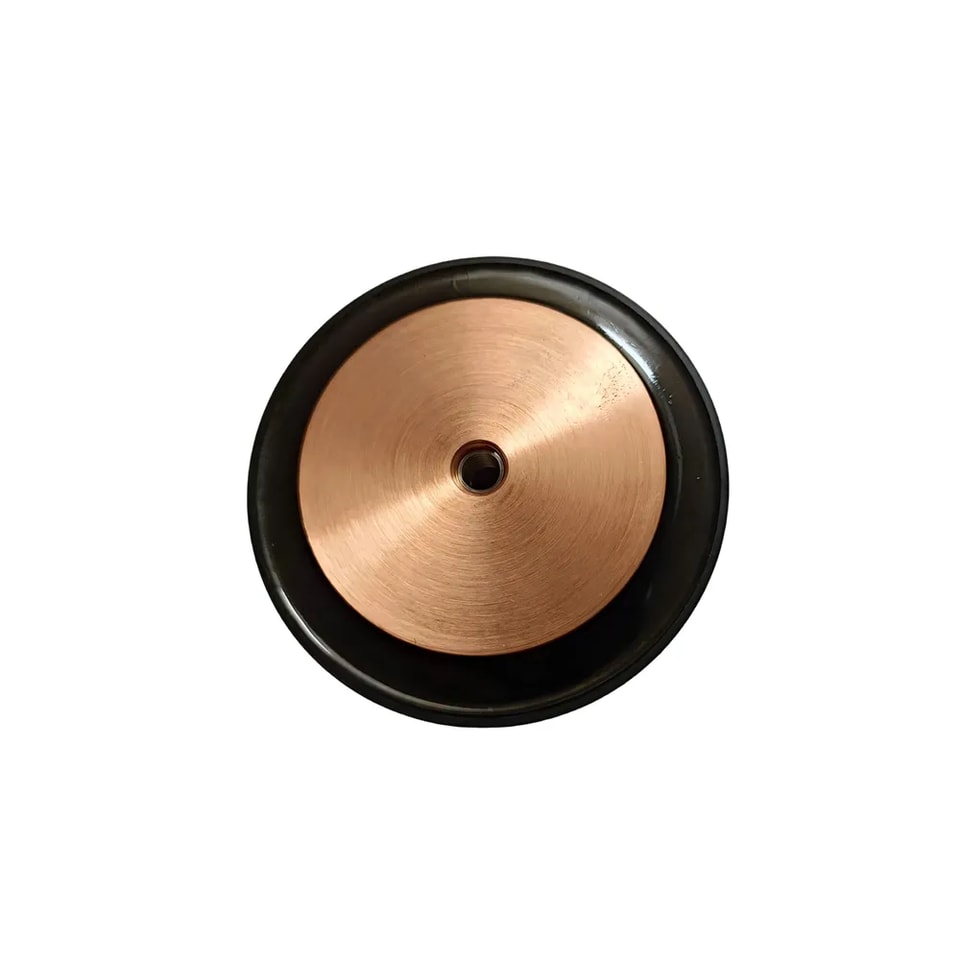

Dibujo del condensador y estilo de terminal
