Características:
- Estructura completamente difundida
- Alta capacidad frente a sobretensiones
- Recuperación inversa suave
- Encapsulado cerámico hermético y robusto
- Dispositivo ensamblado por presión

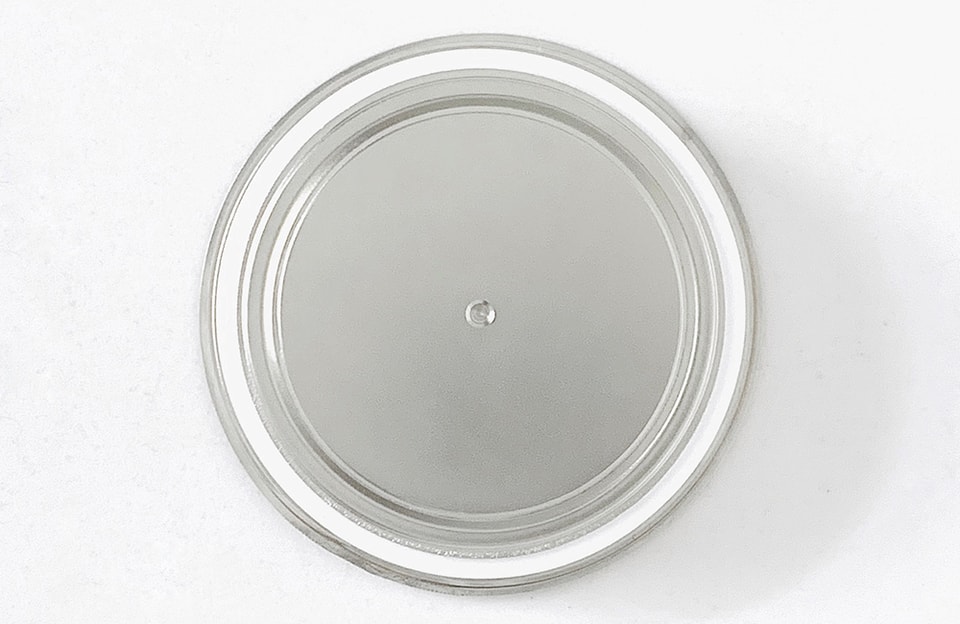

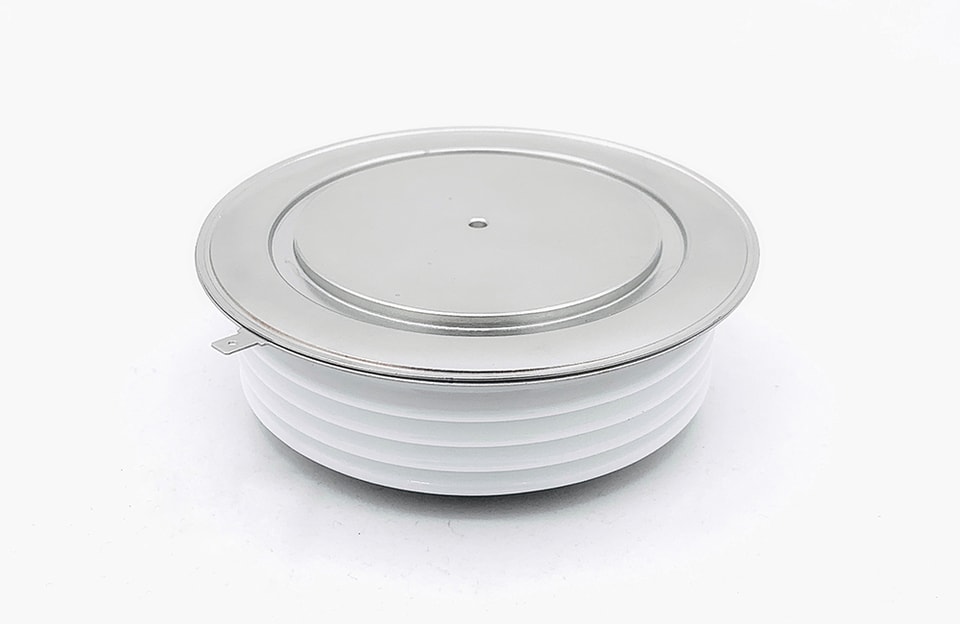

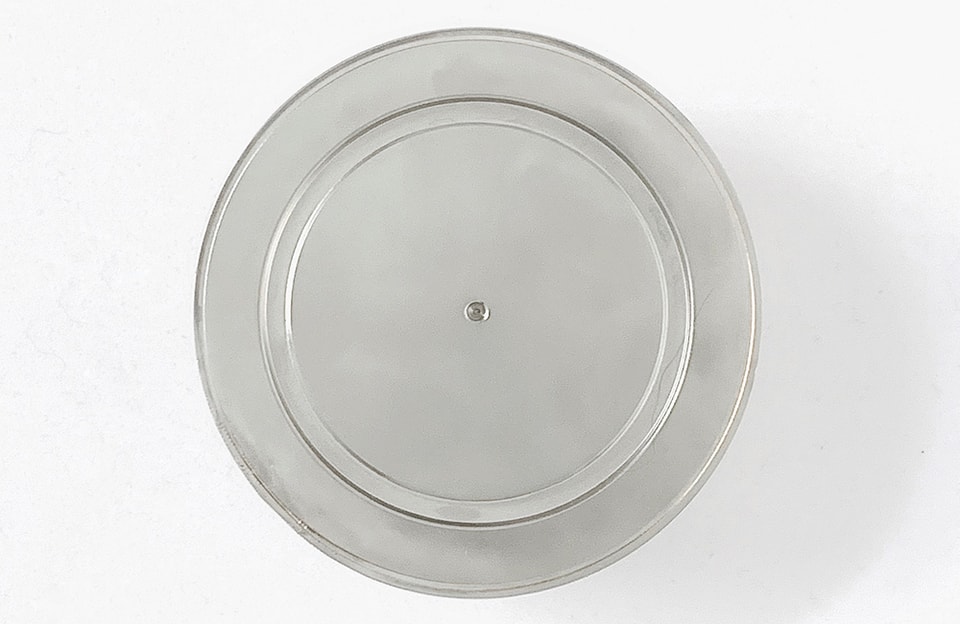

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA
YZPST-M2639ZC450
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Para valores máximos garantizados, contacte con fábrica
Superficies de montaje lisas, planas y engrasadas
Aplicaciones típicas:
- Rectificador para aplicaciones de accionamiento
- Convertidores de media tensión
- Aplicaciones de potencia pulsada
- Aplicaciones crowbar
Características y valores eléctricos
VRRM (1) | VRSM (1) |
4200 | 4200 |
VRRM = tensión inversa de pico repetitiva
VRSM = Tensión inversa de pico no repetitiva
VRSM = Tensión inversa de pico no repetitiva
Corriente de fuga inversa de pico repetitiva | IRRM | 20 mA 150 mA |
Conducción: estado de encendido
Parámetro | Símbolo | Mín. | Máx. | Tipo | Unidades | Condiciones |
Valor promedio máximo de la corriente en estado de conducción | IF(AV)M | 2639 | A | Onda sinusoidal, conducción a 180°, Tc=55 °C | ||
Valor RMS de la corriente en estado de conducción | IFRMS | 4922 | A | Valor nominal | ||
Pico de sobretensión de un ciclo (corriente no repetitiva) | IFSM | 27.5 | kA | Tj=150 °C, VR=0,8VRRM, tp=10 ms | ||
I cuadrado t | I2t | 3.79x103 | kA2s | 10 ms | ||
Tensión máxima en estado de conducción | VFM | 2.25 | V | IFM =3000 A; Tj = 150 °C | ||
Tensión umbral | VFO | 1.38 | Tj = 150 °C | |||
Resistencia de pendiente directa | rF | 0.29 | mΩ | Tj = 150 °C | ||
Corriente de recuperación inversa (4) | IRM(REC) | - | 280 | A | IFM = 1000 A; dIF/dt = 60 A/ms, Tj = 150 °C | |
Carga de recuperación inversa (4) | Qrr | - | 2300 | mC | ||
Tiempo de recuperación inversa (4) | tRR | - | 8.5 | ms |
Características térmicas y mecánicas
Parámetro | Mín. | Máx. | Típ. | Unidades | Condiciones | |
Temperatura de funcionamiento | Tj | -40 | +150 | °C | ||
Temperatura de almacenamiento | Tstg | -40 | +150 | °C | ||
Resistencia térmica - unión a encapsulado | RQ (j-c) | 0.011 | K/W | Refrigeración por ambas caras Refrigeración por una sola cara | ||
Resistencia térmica - encapsulado a disipador | RQ (c-s) | 0,.022 | K/W | Refrigeración por ambas caras Refrigeración por una sola cara | ||
Fuerza de montaje | P | 37 | 47 | - | kN | |
Peso | W | 1700 | g | Acerca de |
Esquema y dimensiones de la carcasa
Símb. | A | B | C | D | H |
mm | 109 | 73 | 98 | 3.5×3 | 36±1 |
YZPST puede proporcionar la siguiente lista de equivalencias de diodos rápidos/de inversor
DIODOS RÁPIDOS/DE INVERSOR | ||||
TIPO | Equivalente | IAV | PIV | DIA/HT |
A696L | 9110/SM18CXC724/M1022LC180 | 1000A | 1800V | 34/27 |
3178 | SM18CXC924/M149NC180 | 1496A | 1800V | 47/27 |
M1494 | SW25CXC924 | 1494A | 2500V | 47/27 |
ZWDQ8 | L5646/ZWDQ 815645 diodo rápido recuperador de montaje con espárrago | |||
YZPST puede proporcionar la siguiente lista de equivalentes de diodos de recuperación rápida(Tipos cápsula)
| Tipo | IF(AV ) | VRRM | IFSM @TVJ M &1 0ms | IRRM (máx.) Tj=125 °C | VFM(máx.) | Trr (máx.) | Tvj | Rthjc | F±10 % | |
| IFM (A) | V | µs | °C | K/W | KN | |||||
| A | V | KA | mA | |||||||
| A337 | 650 | 500-1500 | 10 | 40 | 2000 | 1.9 | 4.0 | 125 | 0.045 | 3.6 |
| A596 | 750 | 700-1600 | 13 | 50 | 3500 | 2.3 | 4.0 | 150 | 0.06 | 9.8 |
| A696 | 1000 | 2000-2600 | 14 | 100 | 100 | 1.9 | 5.0 | 150 | 0.04 | 15 |
| A796 | 925 | 1500-2500 | 13.8 | 75 | 1000 | 1.75 | 3.5 | 125 | 0.02 | 25 |
Para obtener más información sobreDiodo de recuperación rápidapor favor descargue el archivo PDF anterior titulado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
