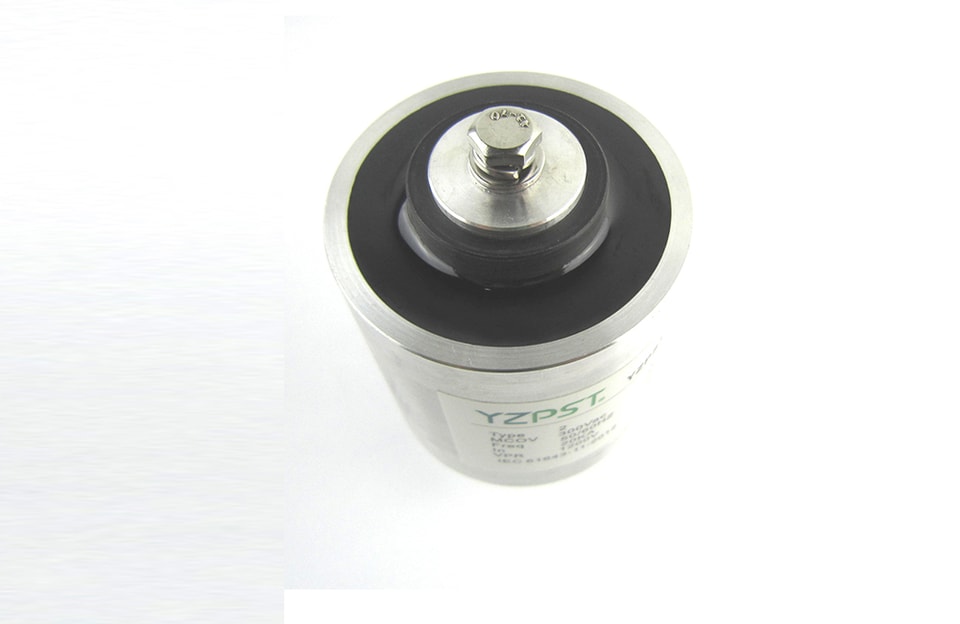

YZPST - dispositivo de protección contra sobretensiones

✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos

Correo electrónicoinfo@yzpst.net

Teléfono+86 138 0527 8321

SOLICITE UNA COTIZACIÓN TÉCNICA↗

Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

CENTRO DE DOCUMENTACIÓN

Descargas y archivos técnicos

YZPST-（quality certificate） SPD.pdfDESCARGAR ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

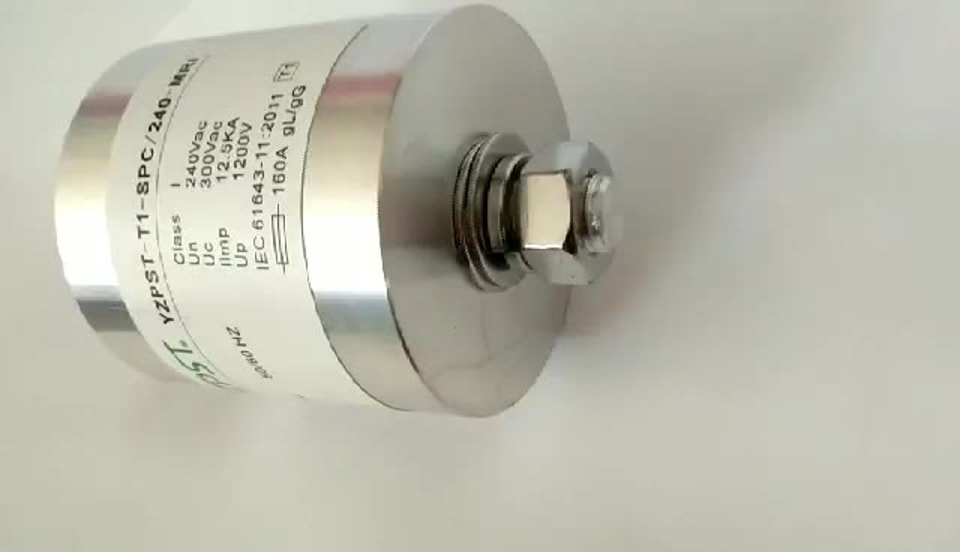

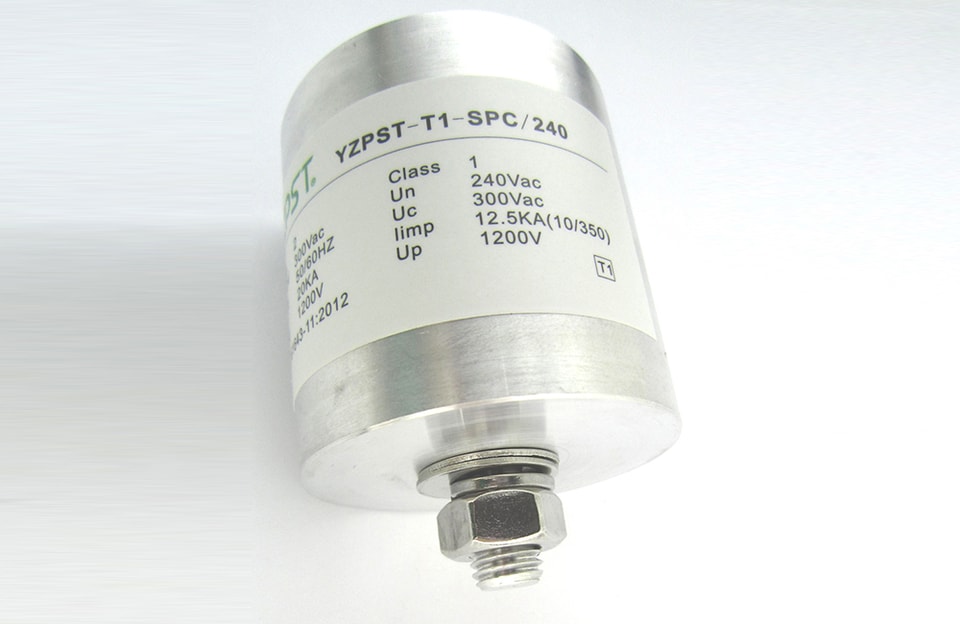

Muestra Descripción	Protector contra sobretensiones (SPD)		Modelo Especificaciones	YZPST-T1-SPC/240
El instrumento de prueba se utiliza esta vez	Comprobador de MOV (10/350)、(8/20) placa de prueba de corriente de rayo		HR	75%
			Temperatura	25℃
proyecto	valor nominal	valor medido
Producto de prueba L-PE línea-línea, tensión ± y corriente de fuga ±	490±10% V ≤20μA	Producto: L-PE, +490 V, +4.96 μA; -488 V, -4.89 μA;
En la línea L-PE del producto se aplica la corriente de impacto (8/20μs) ±2.0KA, ±4.0KA, ±20.0KA, tensión residual del producto de prueba Ur.	In=20 KA	L-PE Producto: +2.0KA, Ur= 0.48 KV; -2.0KA, Ur=- 0.51 KV; +4.0KA, Ur= 0.71 KV; -4.0KA, Ur=- 0.68 KV; +20.0KA, Ur= 1.15 KV; -20.0KA, Ur=-1.1 KV;
Iimp de la línea L-PE del producto se aplica la corriente máxima de descarga (10/350μs) Iimp =12.5KA, capacidad de flujo del producto de prueba.	Iimp 12.5KA	Sin parpadeo, normal
En la línea L-PE del producto se aplica la corriente máxima de descarga (8/20 μs) Imax=140KA, capacidad de flujo del producto de prueba	Imax 140KA	Sin parpadeo, normal.
Observaciones	Los equipos y aparatos utilizados para esta prueba se encuentran dentro del período de validez de la evaluación/calibración.
Ingeniero de pruebas:

Descripción de la muestra	Protector contra sobretensiones (SPD)	Especificaciones	YZPST-T1-SPC/240
Unidad de prueba		N.º de artículo	CP70B
Unidad de producto		Categoría de prueba	prueba puntual
Elementos de prueba	Calidad de apariencia: a). La superficie exterior debe ser lisa, limpia, sin grietas ni cortes. b). El logotipo debe estar completo y claro, la escritura debe estar completa, ser legible, duradera y cumplir con los requisitos. 2. En la línea L-PE del producto de prueba, detección de polaridad del valor de su tensión V, detección de polaridad del valor de su corriente de fuga μA 3. En la muestra L-PE, se aplicó la corriente de sobretensión (8/20 μs), ±2,0 kA, ±4,0 kA, ±20,0 kA, y la tensión residual Ur del producto de prueba 4. En la línea L-PE del producto, aplique la corriente máxima de impulso (10/350 μs) Iimp = - 12,5 kA, capacidad de conducción de corriente del producto de prueba 5. En la línea L-PE del producto, aplique la corriente máxima de descarga (8/20 μs); Imax = - 140 kA, capacidad de conducción de corriente del producto de prueba. 6. Determinar el nivel de protección del producto Up. 7. Prueba en línea durante 8 horas

Para más información sobre el dispositivo de protección contra sobretensiones YZPST, descargue el archivo PDF anterior llamado "YZPST-（certificado de calidad） SPD"
