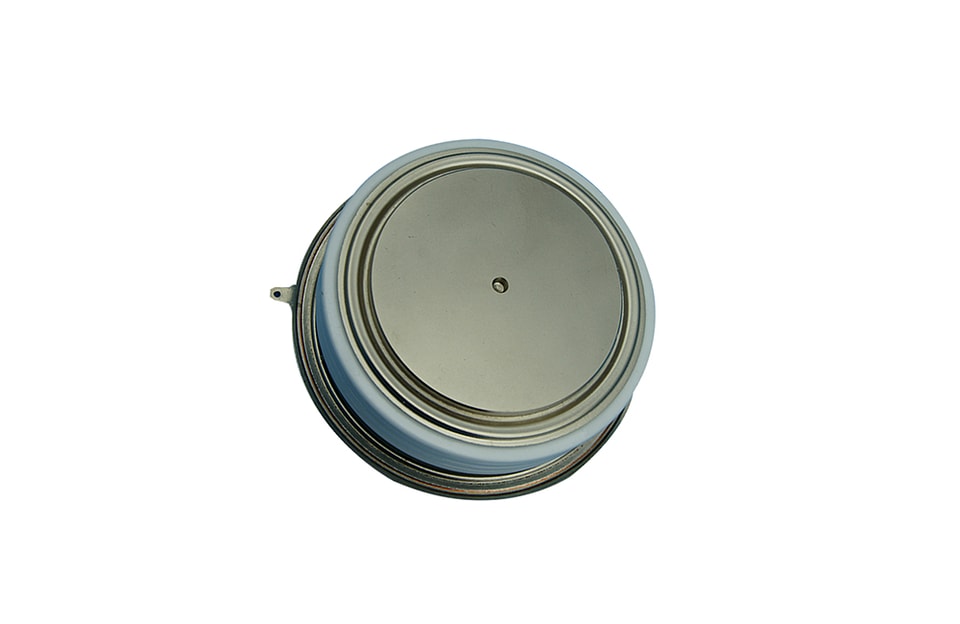

Tiristor de control bidireccional de 3300 V SKP24F33Q

Parámetro

Símbolo

Unidad

SKP24F33Q

SKP24F30Q

SKP24F28Q

SKP24F26Q

Condiciones

pico no repetitivo en estado de bloqueo

y tensión inversa

VDSM、VRSM

V

3400

3100

2900

2700

f = 5 Hz, tp= 10 ms

pico repetitivo en estado de bloqueo y

tensión inversa

VDRM、VRRM

V

3300

3000

2800

2600

f = 50 Hz, tp= 10 ms

pico no repetitivo en estado de bloqueo

y corriente inversa

IDSM、IRSM

mA

400

VDSM、VRSM, Tj = 125°C

pico repetitivo en estado de bloqueo y

corriente inversa

IDRM、IRRM

mA

400

VDRM、VRRM, Tj = 125°C

Tasa crítica de aumento de

tensión en estado de bloqueo

dv/dtcrit

V/μs

1000

Exp. hasta 0,67 VDRM, Tj =

125 °C

Parámetro

Símbolo

Unidad

Máx.

Condiciones

Corriente media en estado de conducción

ITAVM

A

2437

Onda senoidal media, TC= 70°C

Corriente eficaz en estado de conducción

ITRMS

A

3818

Corriente pico no repetitiva

ITSM

KA

43

tp=10 ms, Tj =125°C, Onda senoidal media, VD= VR= 0 V después del pulso

Integral de carga limitante

I²t

kA²s

9622

Tensión máxima en conducción

VT

V

1.45

IT=3000 A ,Tj =125°C

Tensión de umbral

VT0

V

0.85

IT=1500-4500 A, ,Tj =125°C

Resistencia de pendiente

ｒT

mΩ

0.2

Corriente de mantenimiento

IH

mA

150

Tj=25°C

mA

130

Tj=125°C

Corriente de enclavamiento

IL

mA

1000

Tj=25°C

mA

900

Tj=125°C

Parámetro

Símbolo

Unidad

Máx.

Condiciones

Tasa crítica de aumento de

corriente en estado de conducción

di/dtcrit

A/µs

200

VD≤ 0,67 VDRM , Tj =125°C, f=50Hz

ITRM≤2400 A, IFG=2,0 A ,tr= 0,5 µs ,

Apagado conmutado por el circuito

tiempo

tq

µs

700

VD ≤ 0.67 VDRM

dvD/dt = -30 V/μs

ITRM =2000A, Tj = 125°C VR= 200 V,

diT/dt = -10 A/µs

Recuperación inversa

carga de recuperación

Mín.

Qrr

µAs

6000

Máx.

µAs

8000
