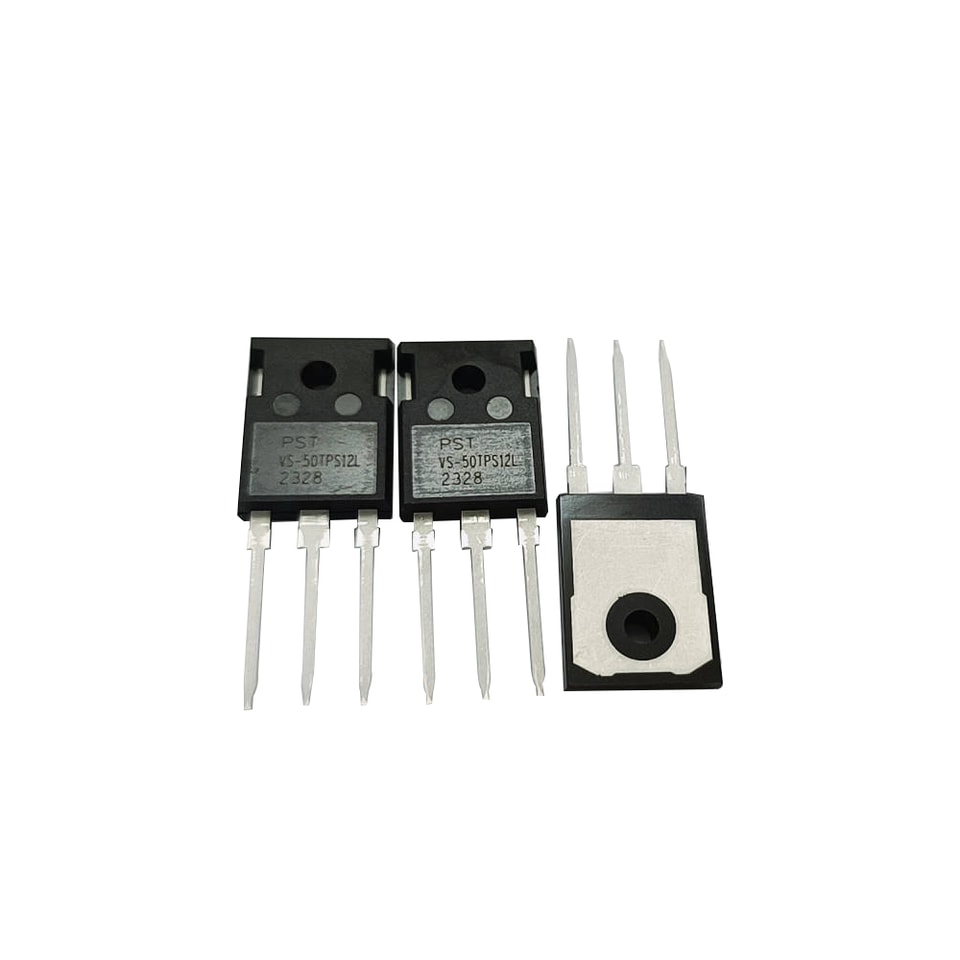

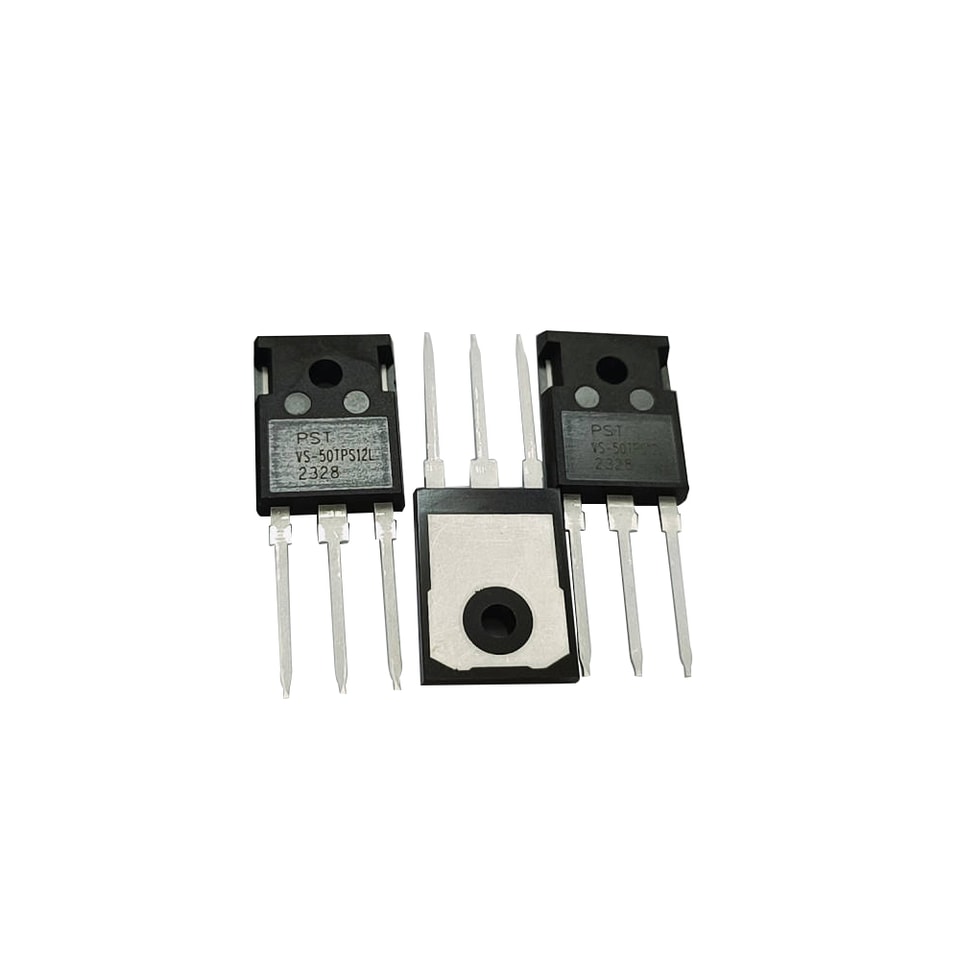

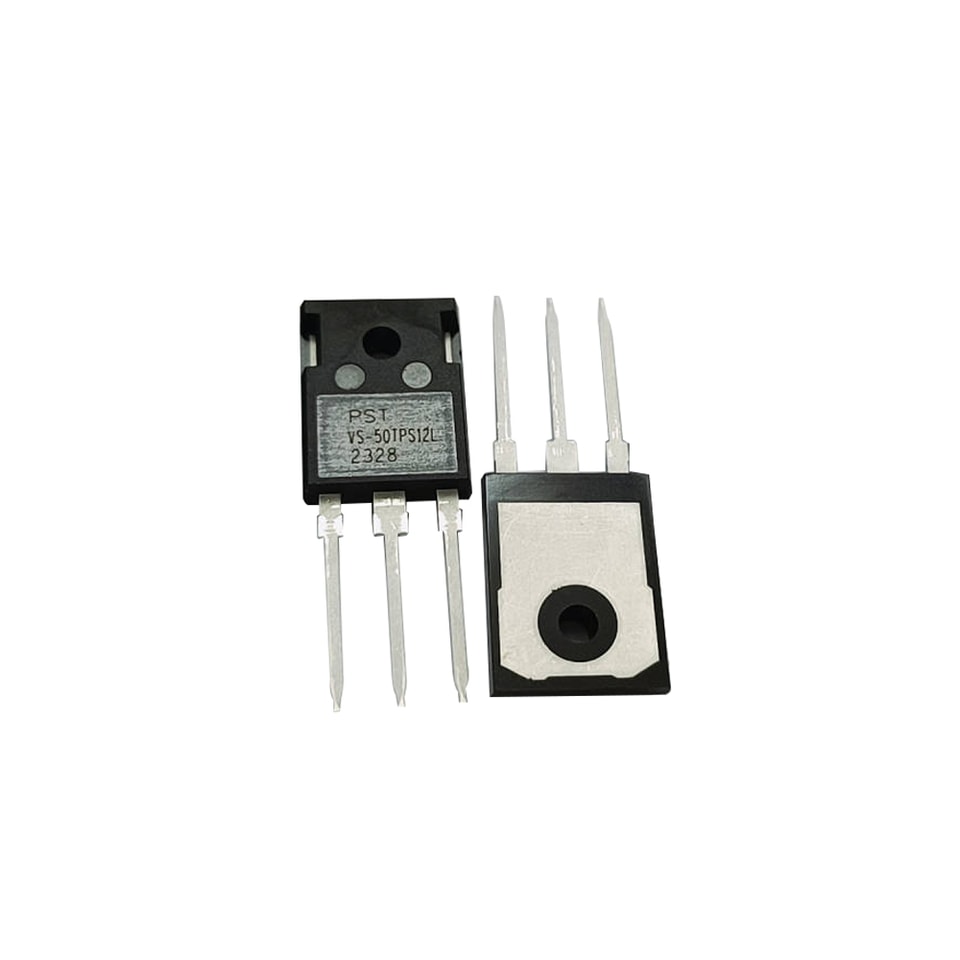

YZPST-50TPS12L Muy alta capacidad de sobretensión de corriente 1200V TO-247-3L SCR
CARACTERÍSTICAS
Alto rendimiento en ciclos térmicos
Capacidad de alto voltaje
Capacidad de sobretensión de corriente muy alta
APLICACIONES
Rectificación de línea 50/60 Hz
Control suave del motor de CA
Control del motor de CC
Convertidor de potencia
Control de potencia de CA
Iluminación y control de temperatura

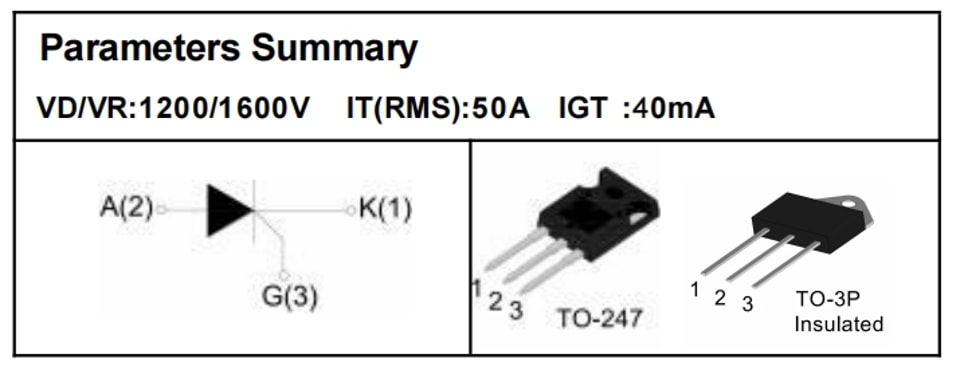

YZPST-50TPS 50A serie SCR
Muy alta capacidad de sobretensión de corriente 1200V TO-247-3L SCR
CARACTERÍSTICAS
Alto rendimiento en ciclos térmicos
Capacidad de alto voltaje
Muy alta capacidad de sobretensión de corriente
APLICACIONES
Rectificación de línea 50/60 Hz
Control de arranque suave de motor AC
Control de motor DC
Convertidor de corriente
Control de energía de CA
Control de iluminación y temperatura
|
ABSOLUTE MÁXIMO CALIFICACIONES |
|||
|
Parámetro |
Símbolo |
Valor |
Unidad |
|
Rango de temperatura de almacenamiento |
Tstg |
-40 ~ 150 |
℃ |
|
Rango de temperatura de unión de operación |
Tj |
-40~125 |
℃ |
|
Voltaje repetitivo pico de estado apagado (T =25℃) |
VDRM |
1200/1600 |
V |
|
Voltaje pico inverso repetitivo (T =25℃) |
VRRM |
1200/1600 |
V |
|
Voltaje pico de sobretensión no repetitivo en estado apagado |
VDSM |
VDRM +100 |
V |
|
Voltaje pico inverso no repetitivo |
VRSM |
VRRM +100 |
V |
|
Corriente eficaz en estado activado (T = 100℃) |
TI (RMS) |
50 |
A |
|
Corriente pico en estado de encendido no repetitiva |
ITSM |
630 |
A |
|
Valor I2t para fusión (tp=10ms) |
I2t |
2450 |
A2 S |
|
Tasa crítica de aumento de la corriente en estado activo t(I =2×IGT, tr ≤100 ns) |
di/dt |
150 |
A/μS |
|
Corriente pico de compuerta |
IGM |
2.5 |
A |
|
Disipación promedio de potencia de compuerta |
PG(AV) |
2.5 |
W |
| Térmico Resistencias | ||||
| Símbolo | Parámetro | Valor | Unidad | |
| A -3P | 0.6 | |||
| Rth (j-c) | Junction to case (DC) | A -247 | 0.55 | ℃/W |
| ELÉCTRICO CARACTERÍSTICAS (T=25℃unless otherwise specified) | |||||
| Símbolo | Prueba Condición | Valor | Unidad | ||
| MIN . | TYP . | MAX . | |||
| I GT | V = 12 V R = 140 \u03a9 | 20 | 40 | 60 | m A |
| V GT | 1.3 | V | |||
| V GD | VD = VDRM Tj = 125 ℃ R= 1K\u03a9 | 0.2 | V | ||
| I L | I G = 1.2 I GT | 300 | mA | ||
| I H | IT = 5 0 mA | 200 | mA | ||
| dV/dt | V D =2/3 V DRM Gate Open Tj =125℃ | 500 | V/μs | ||
| ESTÁTICO CARACTERÍSTICAS | ||||
| Símbolo | Parámetro | Valor( MAX ) | Unidad | |
| V TM | ITM = 140 A tp =380μs | Tj =25℃ | 1.8 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25℃ | 200 | μA |
| I RRM | Tj =125℃ | 8 | mA | |

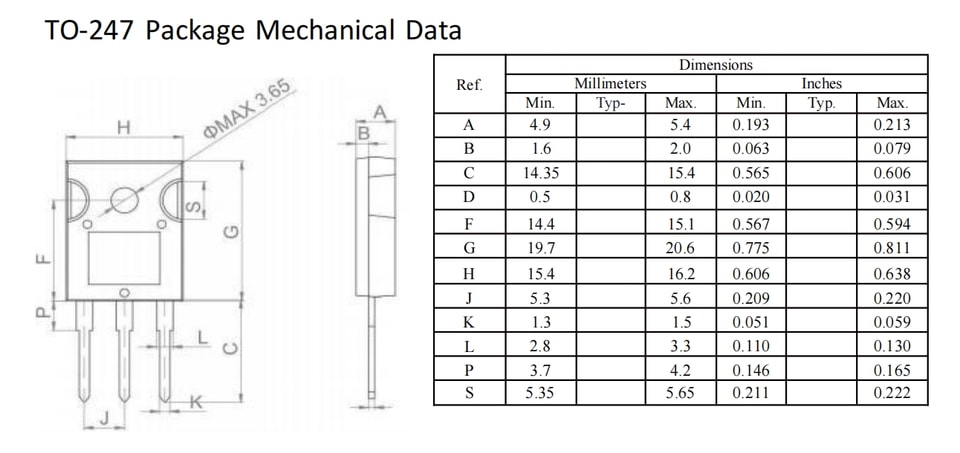

Datos Mecánicos del Paquete TO-247
