Nombre del producto：Diodo de ajuste por presión

Número de producto：IP35-DCP IP35-DCN

Especificaciones del producto： 35A/ ≥400V

Descripción de características

•Corriente directa alta: 35A

•Alto voltaje: ≥400V

•Base de cobre, encapsulado de caucho de silicona y resina epoxi

•Inserción a presión

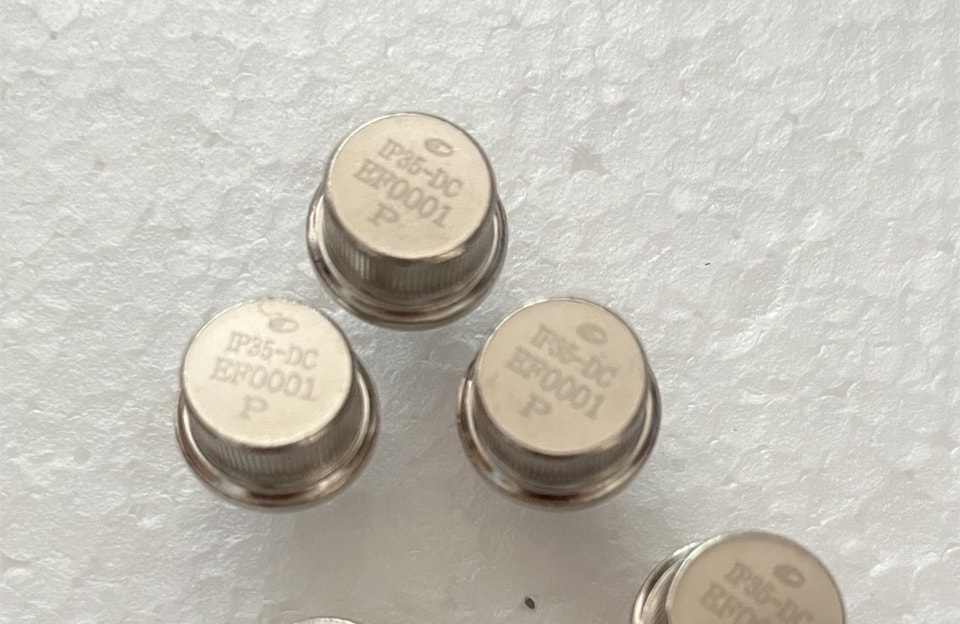

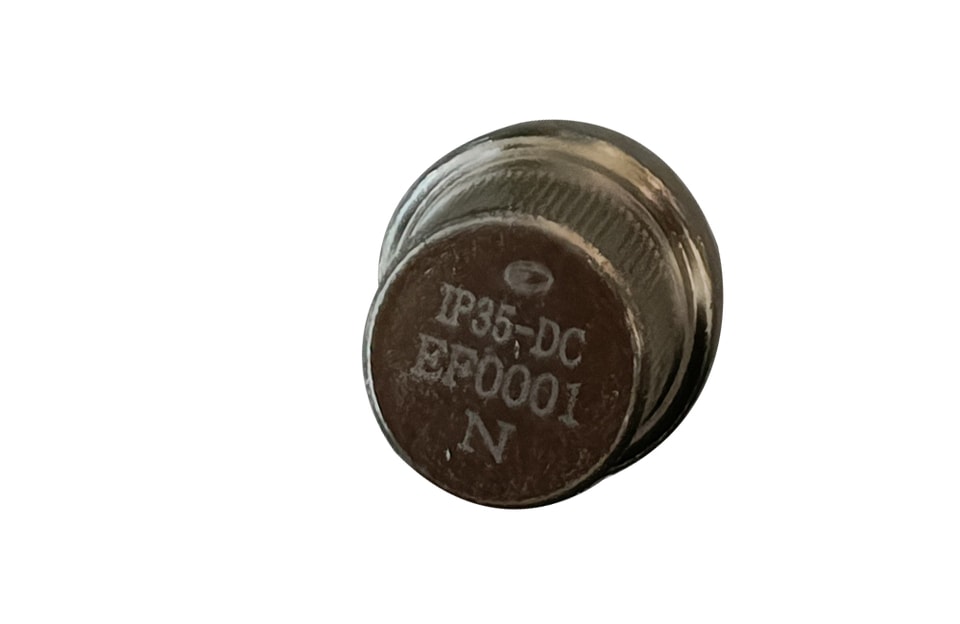

Reconocimiento de polaridad

Identificación del terminal: punto rojo Positivo (P)

Identificación: punto negro punto negro Negativo (N)

•Tamaño:

Véase la Figura 1

YZPST-IP35-DC-1

Recubrimiento
•Base: níquel oscuro electrodepositado
•Terminal: cobre desnudo con estañado por inmersión
Requisitos
• Fuerza de inserción: la fuerza de prensado recomendada es de 1,5–5 kN

Valor nominal

Tipo		Corriente media directa(If)A	Tensión de pico repetitiva inversa(Vrrm)	Temperatura máxima de unión(Tjm)℃	Temperatura nominal de la carcasa(Tc)	Corriente de sobretensión no repetitiva directa máxima(IFSM)	Temperatura de almacenamiento(Tstg)℃
polaridad positiva	polaridad negativa	Corriente media directa(If)A	V	Temperatura máxima de unión(Tjm)℃	℃	A	Temperatura de almacenamiento(Tstg)℃
IP35-DCP	IP35-DCN	35	300	175	-40—175	400	-40—175

Características eléctricas Tc=25°C (salvo indicación contraria)

Tipo		Tensión de pico directa(Vfm) V	Corriente inversa de pico repetitiva	Corriente inversa de pico repetitiva(1rrm2) uA
Tipo		(Ifm=100A)	(1rrmi)uA	(Vr=300V
polaridad positiva	polaridad negativa		(Vr=300V)	Tr=150°C)
1P35-DCP	IP35-DCN	≤1.18	2	200

Características térmicas

PparámetroNnombre	Resistencia térmicaR(th)j-c
UUnidad	°C/W
CanónicoVvalor	≤0.8
Condiciones de prueba	If=35A ts=1000ms

Elementos de inspección de fábrica
Resistencia térmica
n=50 Ac=0
n=50 Ac=0
Tensión de pico directa
Corriente de fuga inversa
n=10 Ac=0
Altura total: 29±1
Diámetro del terminal: 1.3±0.15
Diámetro del tubo: 12.80±0.03
Embalaje
• Embalaje: 500 piezas/caja, 10 cajas/cartón
• Identificación:
Etiqueta de la caja interior:
La palabra en rojo indica un diodo «positivo»
Las palabras en negro indican diodos «negativos»
Lote de producción
Número de producto
Tensión de ruptura
Polaridad
Cantidad
Identificación de la caja exterior:
Modelo
Cantidad
