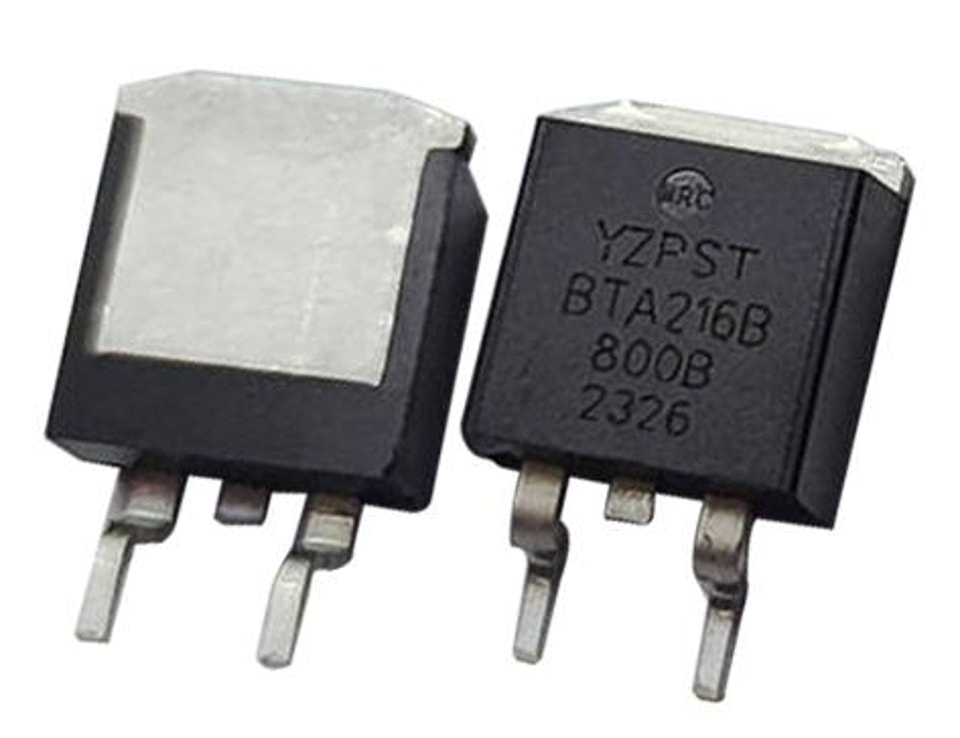

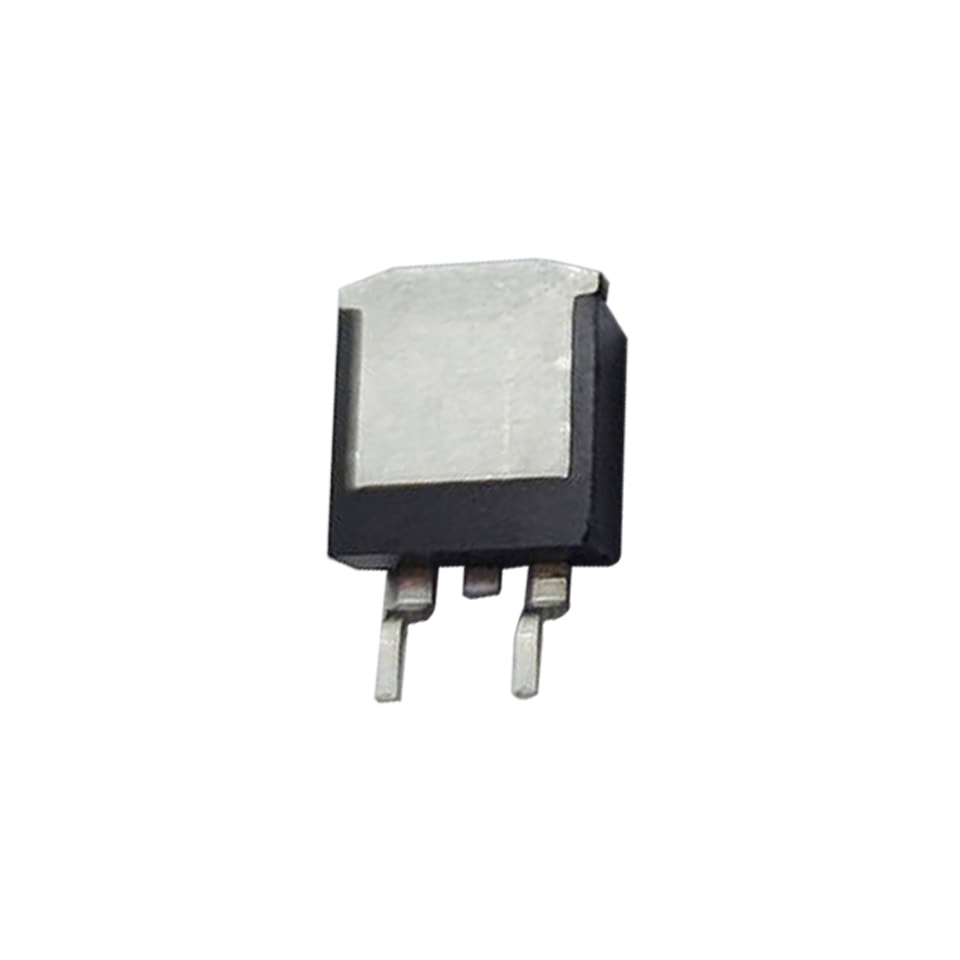

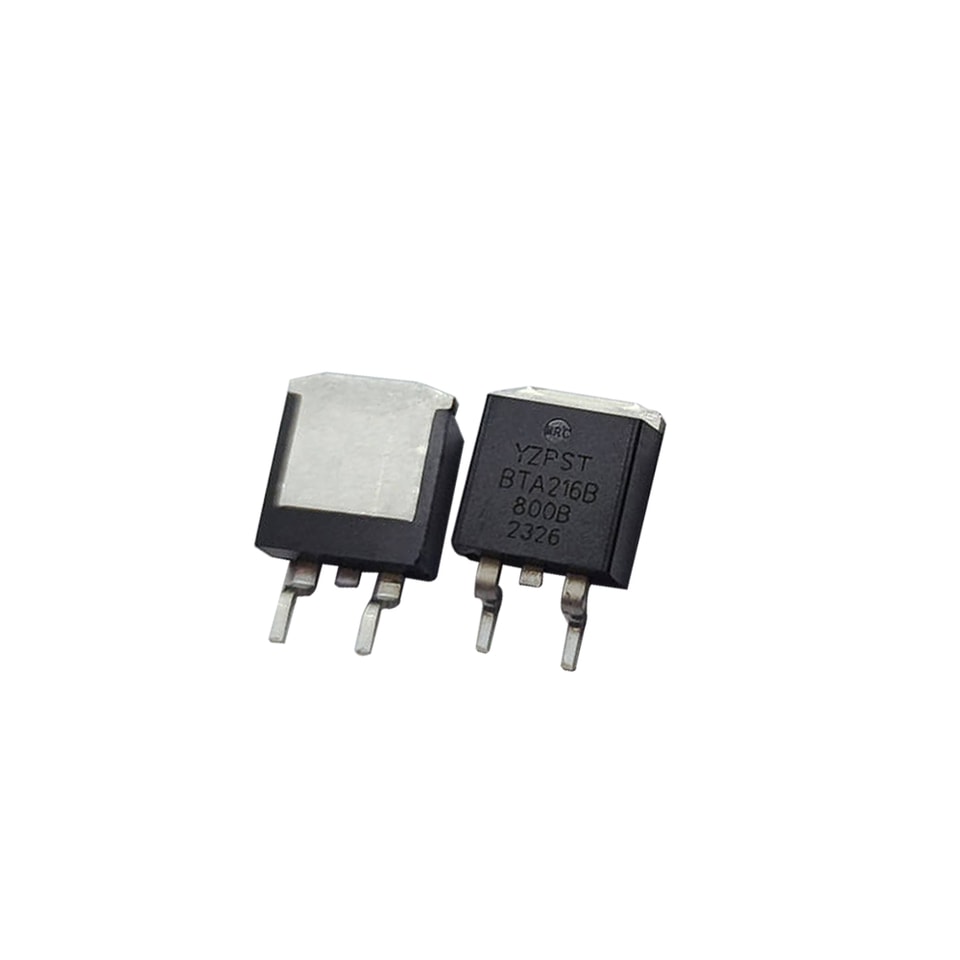

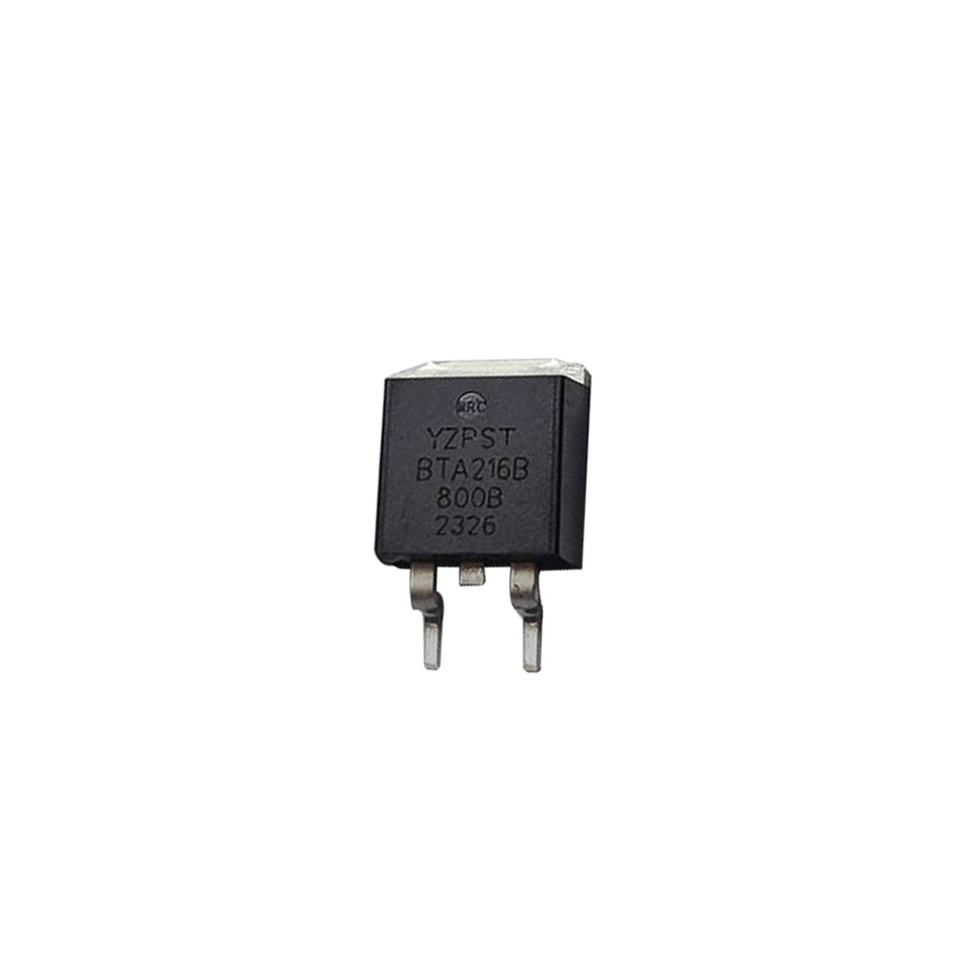

YZPST-BTA216B-800B 800V BTA216B-800B triac adecuado para conmutación de CA de propósito general
DESCRIPCIÓN:
Debido a la pasivación de vidrio de separación, estos dispositivos tienen un buen rendimiento en dv/dt y fiabilidad. La serie Triac es adecuada para la conmutación de CA de propósito general. Se pueden utilizar como función de encendido-apagado en aplicaciones como relés estáticos, regulación de calefacción o para operación de control de fase en atenuadores de luz, controladores de velocidad de motor.
.jpg)
BTA216B-600B/800B TRIACS
DESCRIPCIÓN:
Debido a la pasivación de vidrio de separación, estos dispositivos tienen un buen rendimiento en dv/dt y fiabilidad. La serie Triac es adecuada para el conmutación de CA de propósito general. Se pueden utilizar como función de encendido-apagado en aplicaciones como relés estáticos, regulación de calefacción o para operación de control de fase en atenuadores de luz, controladores de velocidad de motor.
CARACTERÍSTICAS PRINCIPALES
| Símbolo | Valor | Unidad |
| I T(RMS) | 16 | A |
| V DRM /V RRM | 600/800 | V |
| I GT | \ 10 | mA |
VALORES MÁXIMOS ABSOLUTOS
| Símbolo | PARÁMETRO | Valor | Unidad | |
| I T(RMS) | Corriente eficaz en estado de encendido (completo si ne ciclo) | A -263. No - Ins T C \ 99℃ | 16 | A |
| Corriente pico en estado de encendido no repetitiva | t=20ms | 140 | ||
| I TSM | (onda sinusoidal completa, Tj=25℃) | t= 16.7ms | 150 | A |
| I 2 t | I 2 t Valor para fusión | t= 10ms | 98 | A 2 S |
| di/dt | Repetitivo tasa de aumento de en - estado Actual después de activar | I TM = 20 A; I G = 0.2 A dI G / dt = 0.2 A/ us | 100 | A/ μs |
| I GM | Peak gate actual, | 2 | A | |
| V GM | Voltaje pico de puerta | 5 | W | |
| P GM | Potencia pico de puerta | 5 | W | |
| P G(AV) | Potencia promedio de puerta | durante cualquier período de 20 ms | 0.5 | W |
| T stg | Storage temperatura de unión ra nge | -40 a +150 | C | |
| T j | Operativo unión temperatura rango | 125 | C | |
CARACTERÍSTICAS ELÉCTRICAS (Tj = 25°C, a menos que se especifique lo contrario)
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parámetro | Condición de prueba | Cuadrante | Valor | Unidad | ||
| MÍN | TIPO | MAX | |||||
| I GT | Corriente de disparo de compuerta | V D = 12V, I T =0. 1A | \u2160-\u2161-\u2162 | - | - | 10 | mA |
| V D = 12V, I T =0. 1A | - | 0.7 | 1.5 | ||||
| V GT | Voltaje de disparo de compuerta | V D =400V, I T =0. 1A,T j = 125°C | 0.25 | 0.4 | - | V | |
| V T | Tensión de estado activo | I T =20A | - | 1.2 | 1.5 | V | |
| I H | Corriente de retención | V D = 12V, I G T =0. 1A | \u2160-\u2161-\u2162 | - | - | mA | |
| I-II | - | - | 60 | mA | |||
| I L | Corriente de retención | V D = 12V, I G T =0. 1A | II | - | - | 90 | mA |
| I D | Corriente de fuga en estado apagado | V D = V DRM(máx); T j = 125 °C | - | 0.1 | 0.5 | mA | |

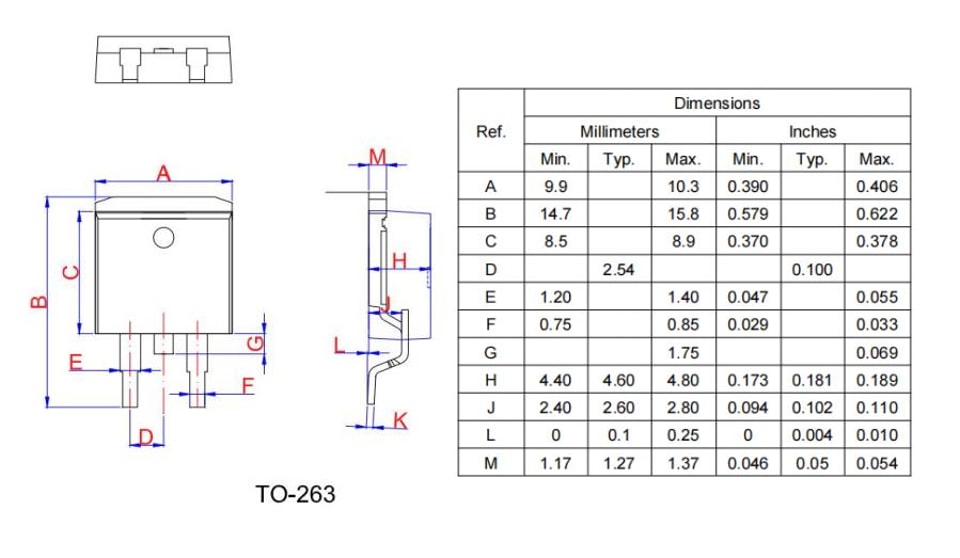

PAQUETE
MECÁNICO
DATOS
TO-263
