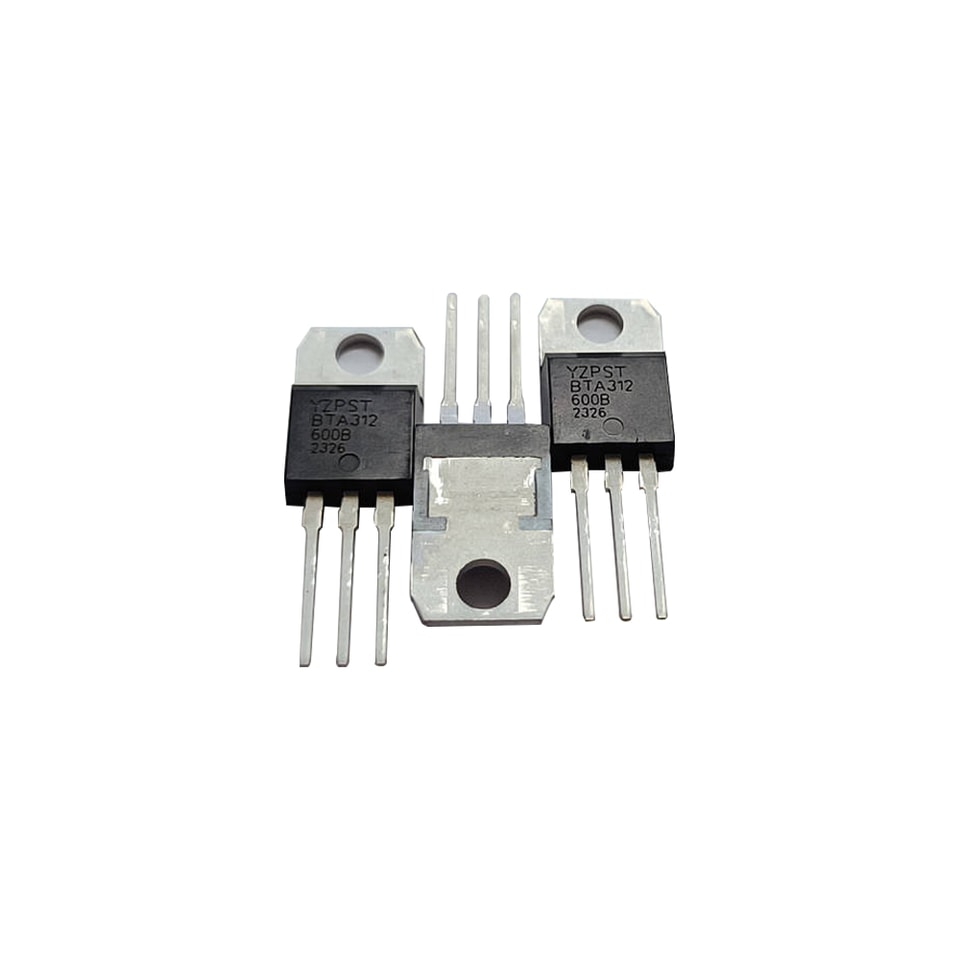

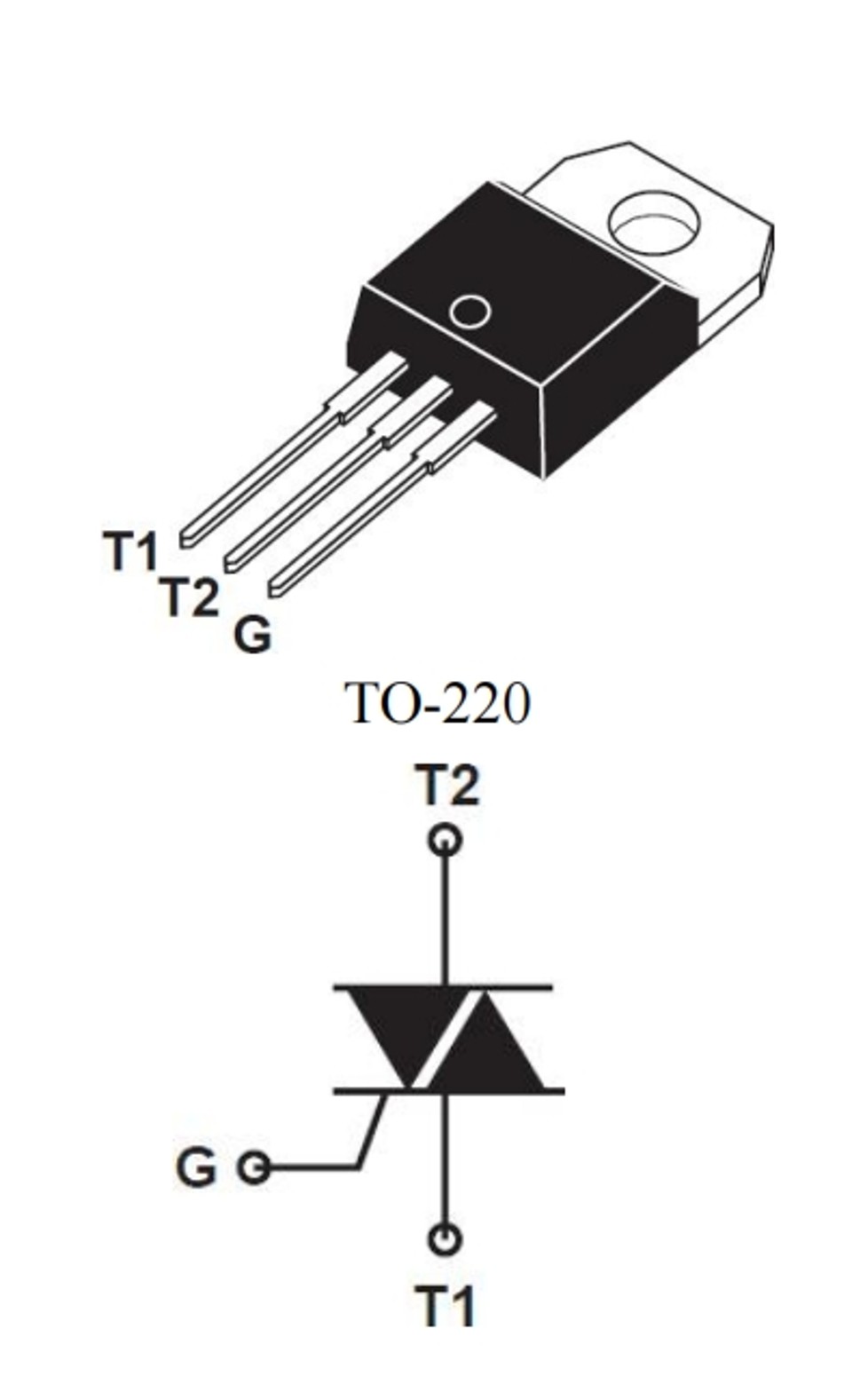

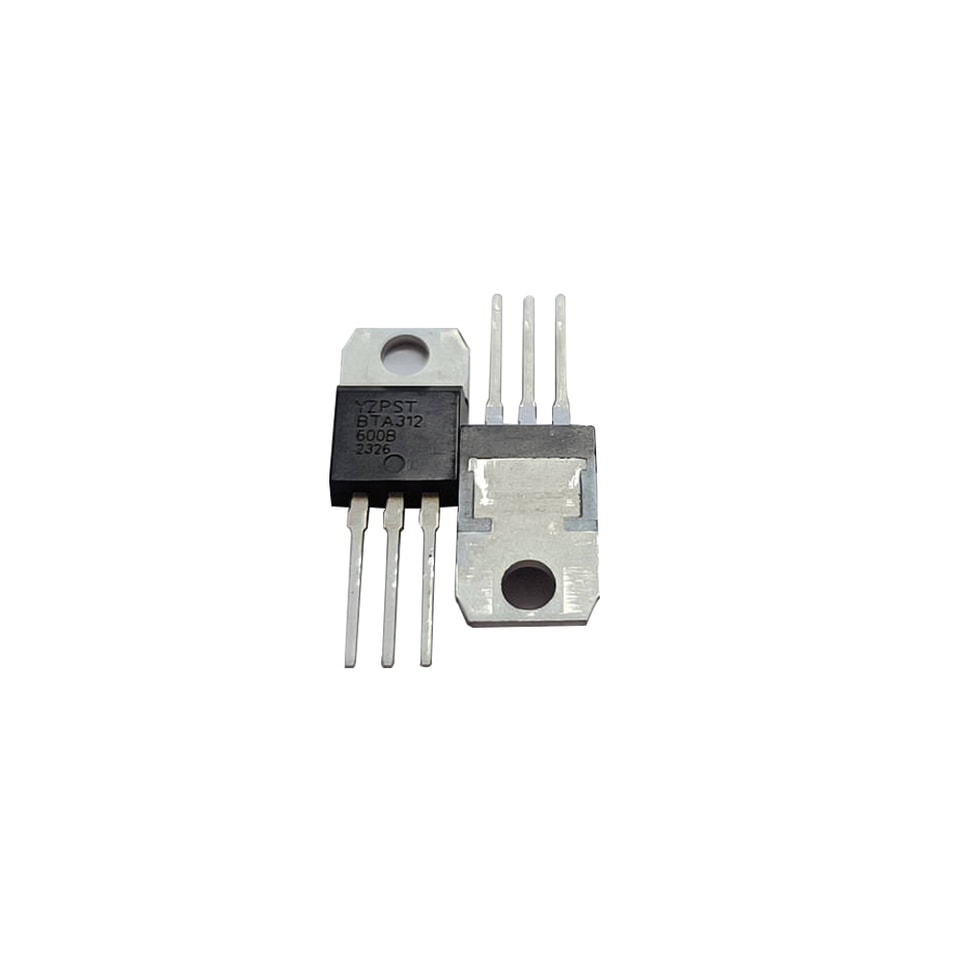

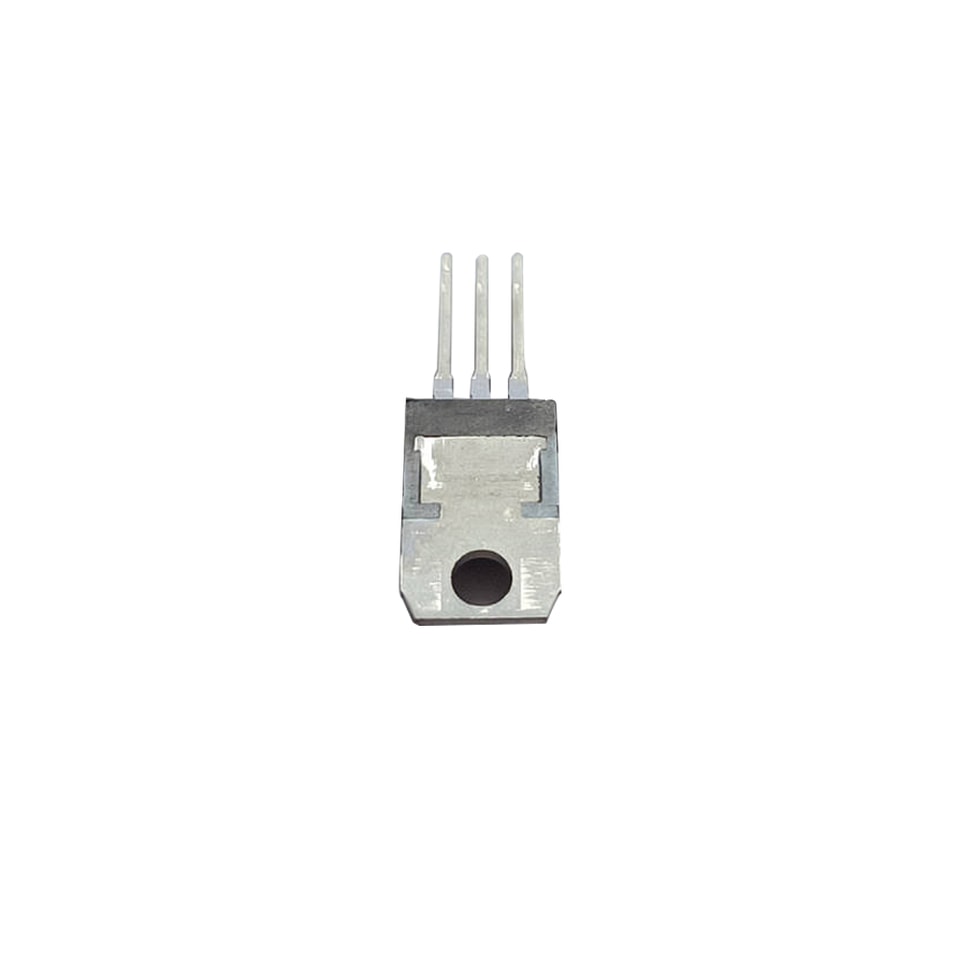

YZPST-BTA312-600B TO-220 BTA312-600B 600V Triacs de compuerta sensible
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
TRIACs de compuerta sensible YZPST-BTA312-600B
DESCRIPCIÓN GENERAL
TRIACs de compuerta sensible, pasivados y encapsulados en plástico, destinados a aplicaciones de conmutación bidireccional de uso general y control de fase, donde se requiere alta sensibilidad en los cuatro cuadrantes.
VALORACIÓN MÁXIMA ABSOLUTAS ( Ta = 25 ℃)
| Parámetro | Símbolo | Típ. | Unidad |
| Pico pico | VDRM | 600 | V |
| apagado-de conducción voltajes | VRRM | ||
| Eficaz on-de conducción current | IT(Eficaz) | 12 | A |
| No-repetitiva pico en-de conducción current | ITSM | 100 | A |
| Máx..Funcionamiento | Tj | 85 | ℃ |
| Temperatura de unión | |||
| Temperatura de almacenamiento | Tstg | 110 | ℃ |
CARACTERÍSTICAS ELÉCTRICAS ( Ta = 25℃ )
| Parámetro | Símbolo | Ensayo Condiciones | Mín. | Típ. | Máx. | Unidad | |
| Pico pico apagado-estado voltajes | VDRM | 600 | V | ||||
| VRRM | |||||||
| Eficaz on-de conducción current | IT(Eficaz) | Total senoidal onda, Tmb≤107℃ | 12 | A | |||
| En-de conducción voltaje | VT | IT=17 A | — | 1.3 | 1.55 | V | |
| Mantenimiento current | IH | VD = 12 V; IGT = 0.1 A | 50 | mA | |||
| Puerta corriente de disparo | T2+G+ | 12 | 50 | ||||
| T2+G- | IGT | VD=12V, IT=0.1A | — | 14 | 50 | mA | |
| T2-G- | — | 25 | 50 | ||||
| Enclavamiento | T2+G+ | 70 | |||||
| current | T2+G- | IL | VD = 12 V; IGT = 0.1 A | — | — | 80 | mA |
| T2-G- | 70 | ||||||
| Puerta disparo voltaje | VGT | VD = 12 V; IT = 0.1 A | 1.6 | V | |||
