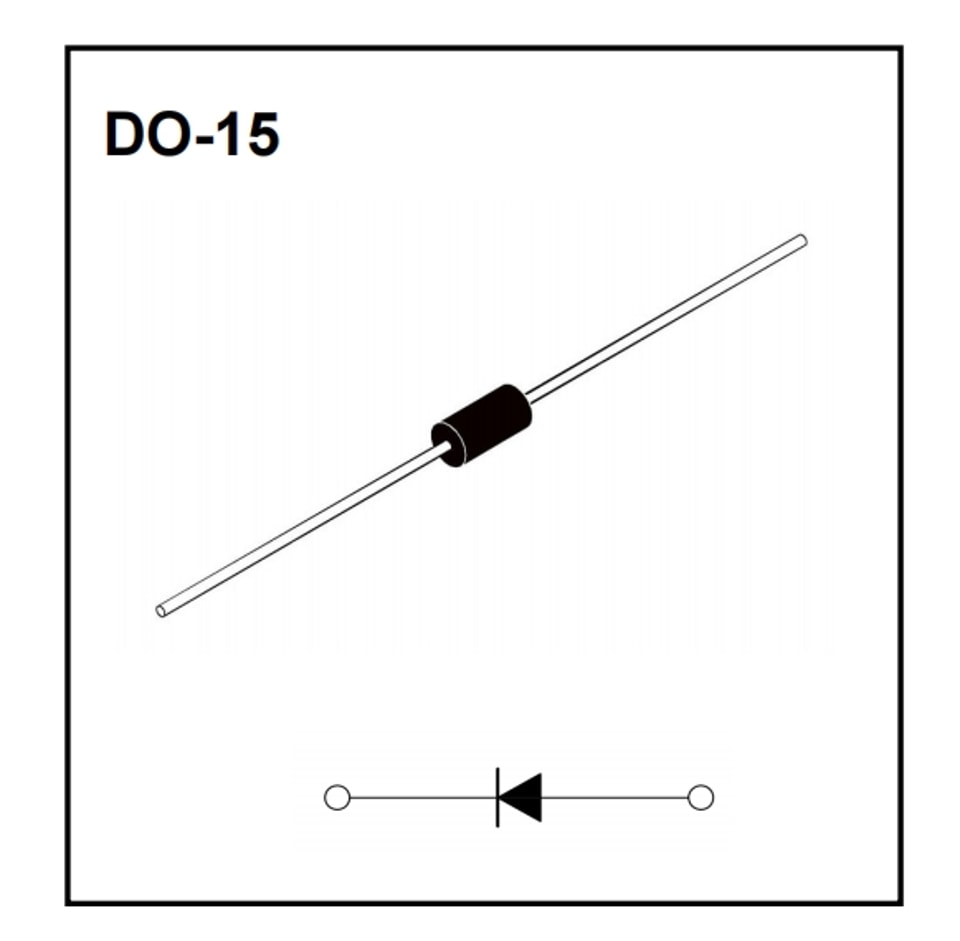

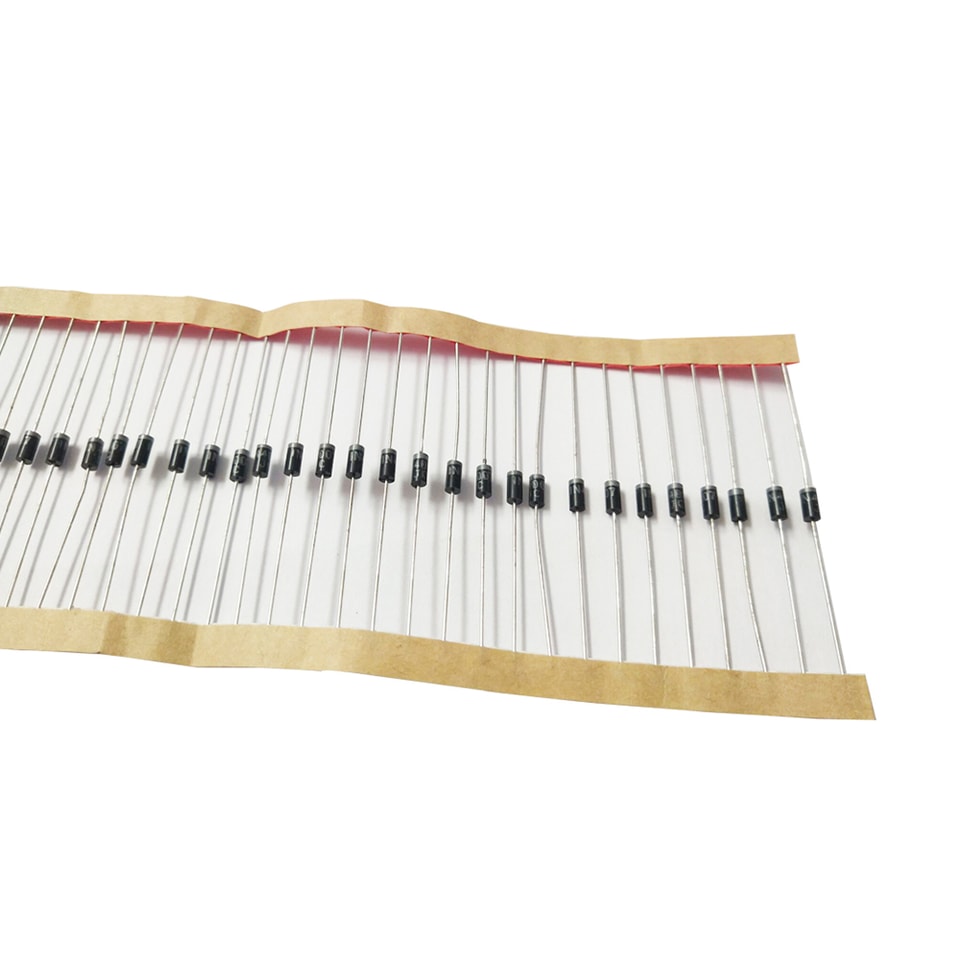

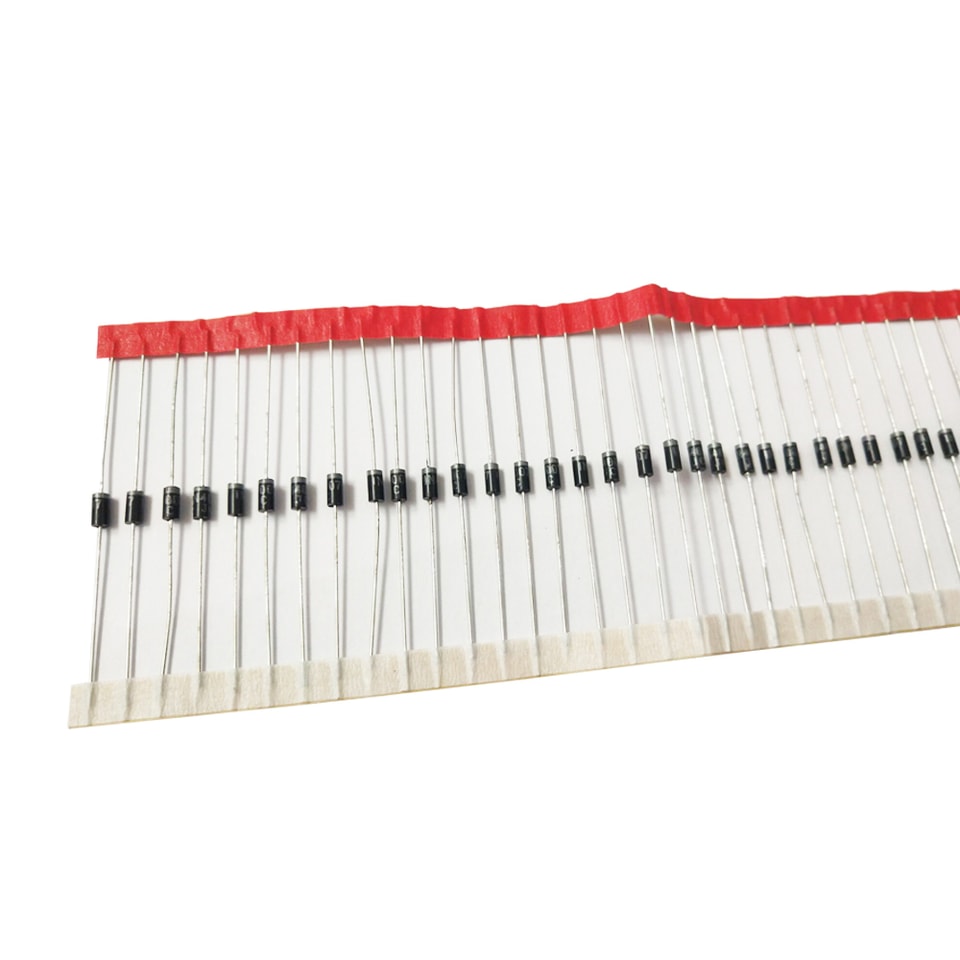

Diodos encapsulados en plástico DO-15
1N5391 HASTA 1N5399
Diodos rectificadores de uso general
Características
IF(AV) 1.5 A
VRRM 50 V-1000 V
Alta capacidad de corriente de sobretensión
Polaridad: la banda de color indica el cátodo
Aplicaciones
Rectificador
Marcado
1N539X
X: de 1 a 9
Valores límite (valor nominal máximo absoluto)
Ítem | Símbolo | Unidad | Condiciones de prueba | 1N53 | ||||||
91 | 92 | 93 | 95 | 97 | 98 | 99 | ||||
Tensión inversa de pico repetitiva | VRRM | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
Tensión RMS máxima | V RMS | V |
| 35 | 70 | 140 | 280 | 420 | 560 | 700 |
Tensión máxima de bloqueo en CC | VDC | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
Corriente media directa | IF(AV) | A | onda senoidal de media onda a 60 Hz, | 1.5 | ||||||
carga resistiva, T_L=75℃ | ||||||||||
Corriente directa de sobretensión (no repetitiva) | IFSM | A | onda senoidal de media onda a 60 Hz, | 50 | ||||||
1 ciclo, Ta=25℃ | ||||||||||
Temperatura de unión | TJ | ℃ |
| -55 ~ +150 | ||||||
Temperatura de almacenamiento | TSTG | ℃ |
| -55 ~ +150 | ||||||
Características eléctricas (T=25℃ salvo que se especifique lo contrario)
Ítem | Símbolo | Unidad | Condición de prueba | Valor | |
Tensión directa máxima de pico | VFM | V | IFM = 1.5 A | 1.1 | |
| IRRM1 |
|
| Ta=25℃ | 5 |
Corriente inversa máxima de pico | IRRM2 | μA | VRM=VRRM | Ta=100℃ | 50 |
Capacitancia típica de la unión | CJ | pF | Medida a 1 MHz y con una tensión inversa aplicada de 4,0 V CC. | 20 | |
| RθJ-A |
| Entre la unión y el ambiente | 50 | |
Resistencia térmica típica | RθJ-L | ℃/W | Entre la unión y el terminal | 25 | |

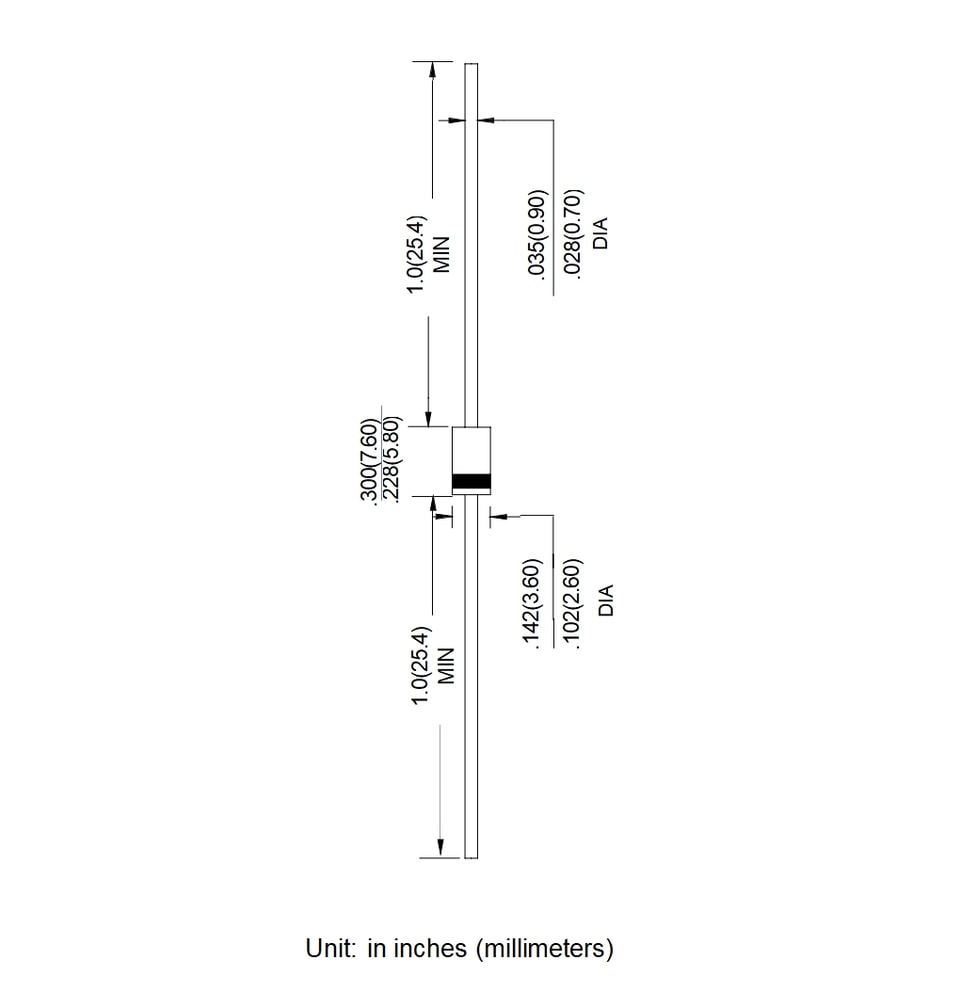

DO-15dimensiones del contorno del encapsulado
