YZPST-FRD60B20
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
● DESCRIPCIÓN:
El FRD60B20 es un diodo rectificador de recuperación ultrarrápida y blanda. Presenta las características de baja tensión directa, baja corriente de fuga, baja pérdida de potencia y mayor fiabilidad del sistema, cumpliendo con la norma RoHS.

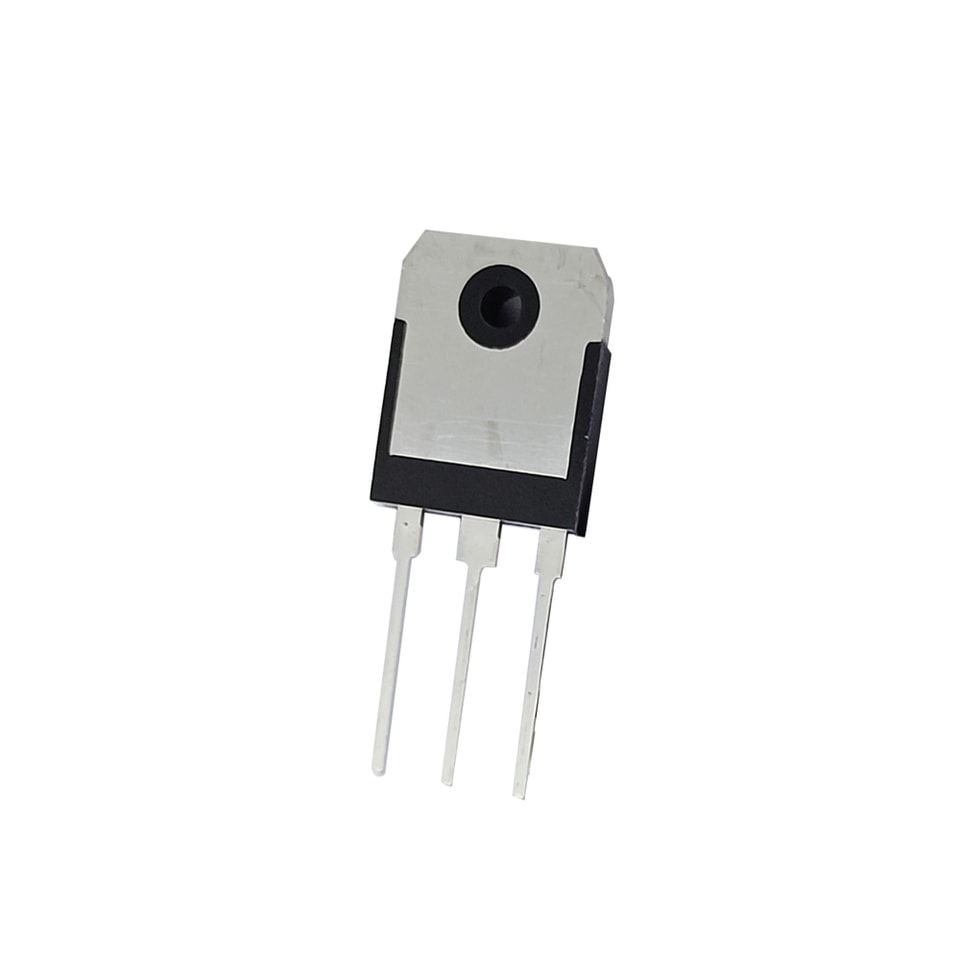

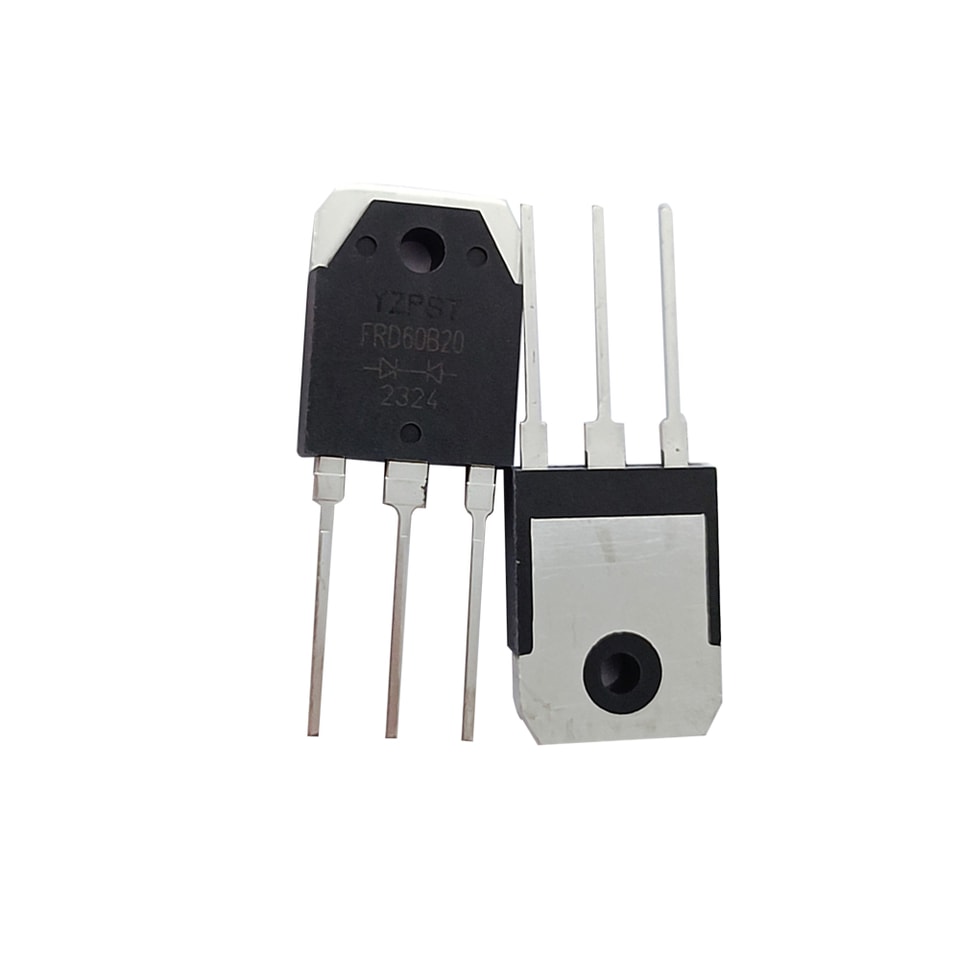

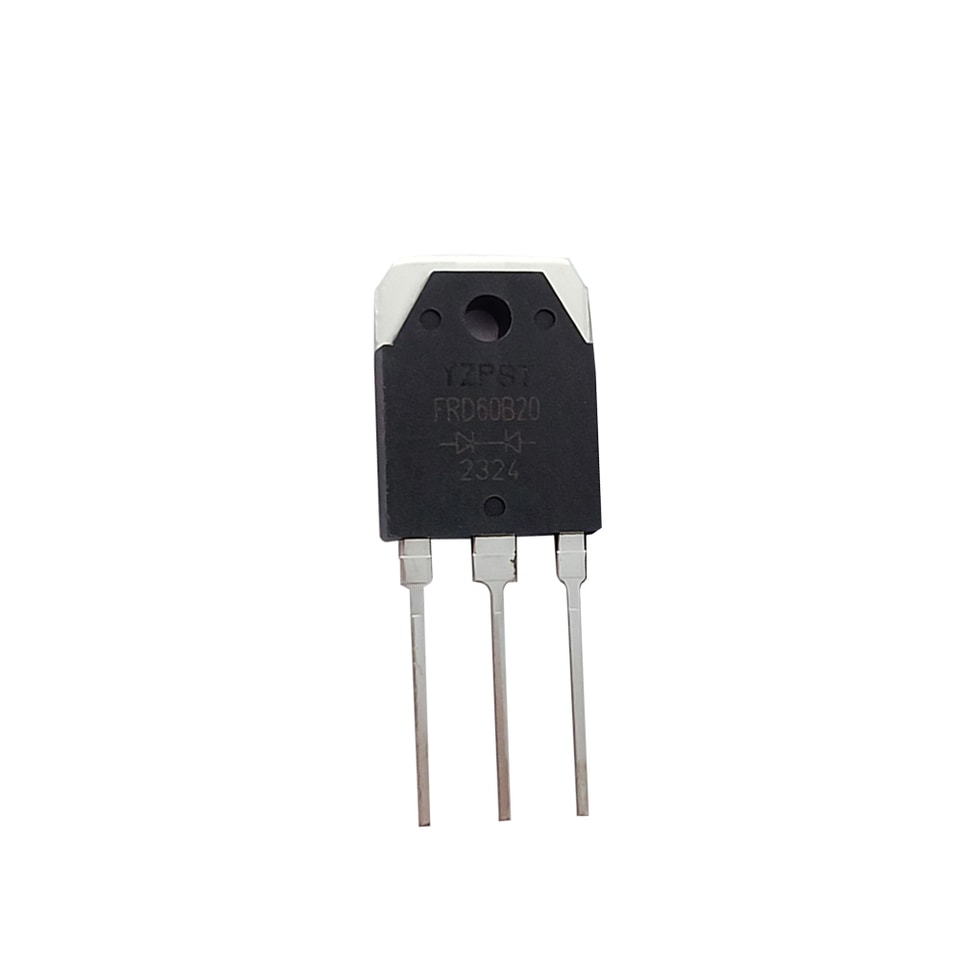

Diodo rectificador de recuperación ultrarrápida y blanda TO-3PN FRD60B20
VALORES MÁXIMOS ABSOLUTOS Valores (a 25℃ de temperatura ambiente, salvo que se especifique lo contrario.)
| Símbolo | Parámetro | Valor | Unidad |
| VR | Tensión inversa máxima en C.C. | ||
| VRRM | Tensión inversa repetitiva de pico máxima | ||
| VRWM | Tensión inversa de pico de trabajo | 200 | V |
| IF(AV) | Continuo directa current ，TC= 110℃ | 60 | |
| IFSM | Simple pulso directa current ，TC=25℃ | 600 | A |
| TJ, TSTG | Temperatura de funcionamiento y Temperatura de almacenamientore Range | -55 a +175 | °C |
CARACTERÍSTICAS ELÉCTRICAS (a 25℃ de temperatura ambiente, salvo que se especifique lo contrario)
| Símbolo | Parámetro | Condición de prueba | Valor | Unidad | ||
| MÍN | TIPO | MAX | ||||
| VBR | Tensión de ruptura en inversa | IR= 100µA | 200 | |||
| I F =30A | 0.96 | 1.15 | ||||
| VF | Tensión directa | I F =30A,Tj = 125℃ | 0.86 | 1 | V | |
| VR =200V | 20 | |||||
| IR | Corriente de fuga en inversa current | Tj = 150℃,VR =200V | 200 | uA | ||
| I F =0.5A,I R = 1A, | 35 | |||||
| trr | Tiempo de recuperación inversa | I RR =0,25 A | ns | |||
| I F = 1A,VR =30V,di/dt=200A/us | 23 | 35 | ||||

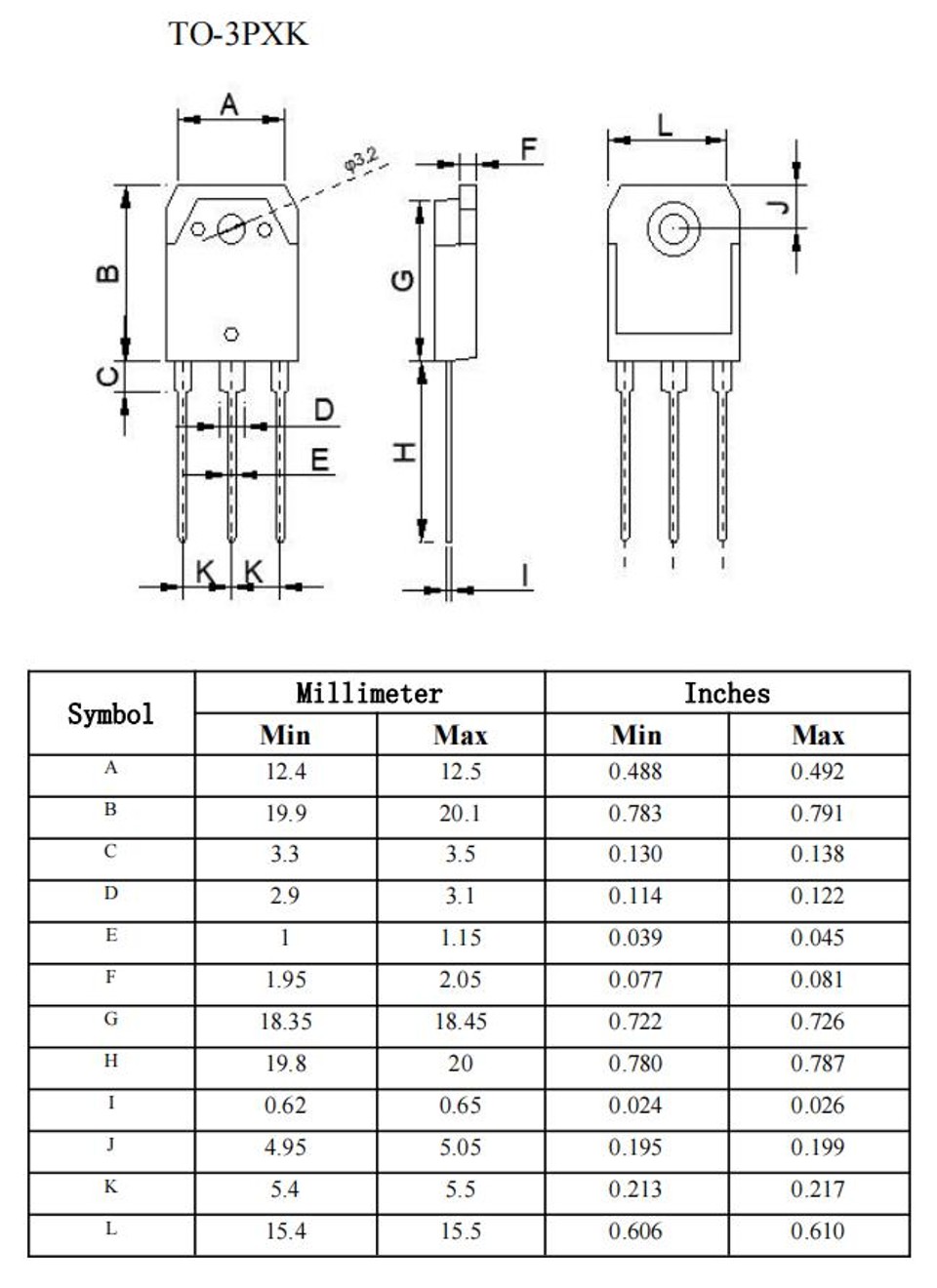

DATOS MECÁNICOS DEL ENCAPSULADO
.jpg)
.jpg)
Dispositivos semiconductores de potencia, componentes de protección y soluciones industriales de alimentación eléctrica.
