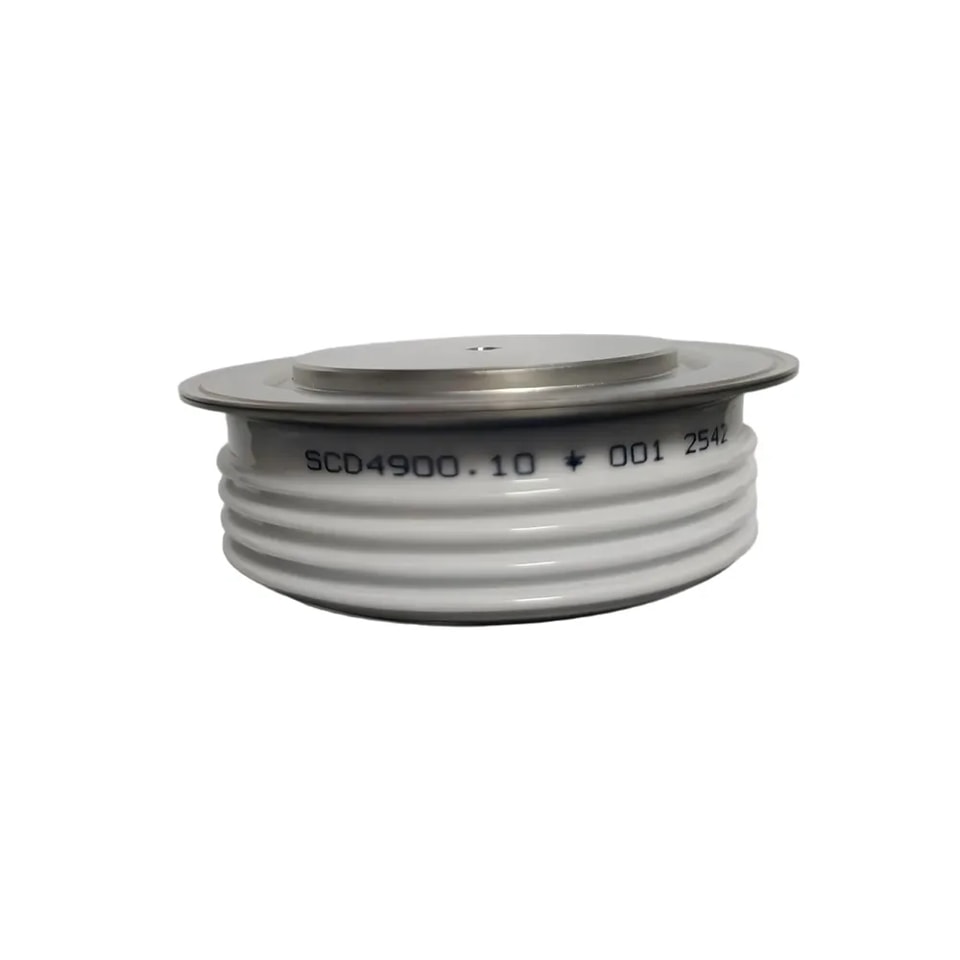

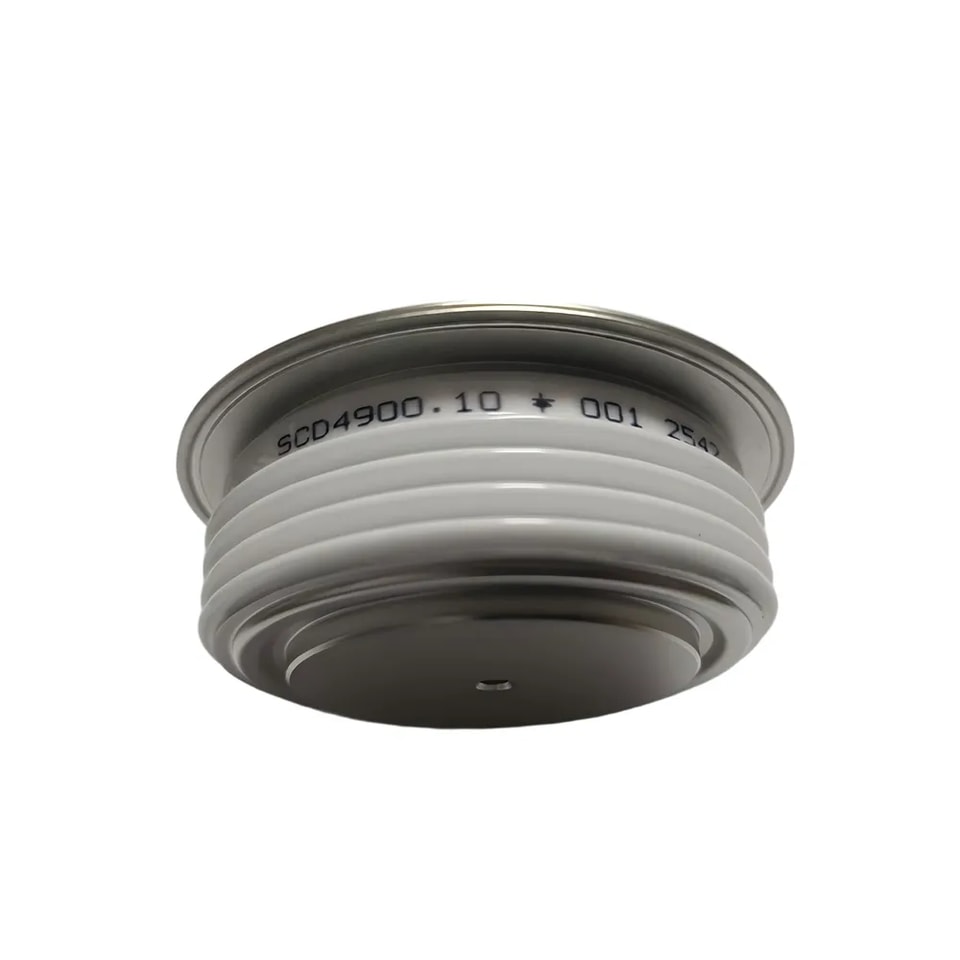

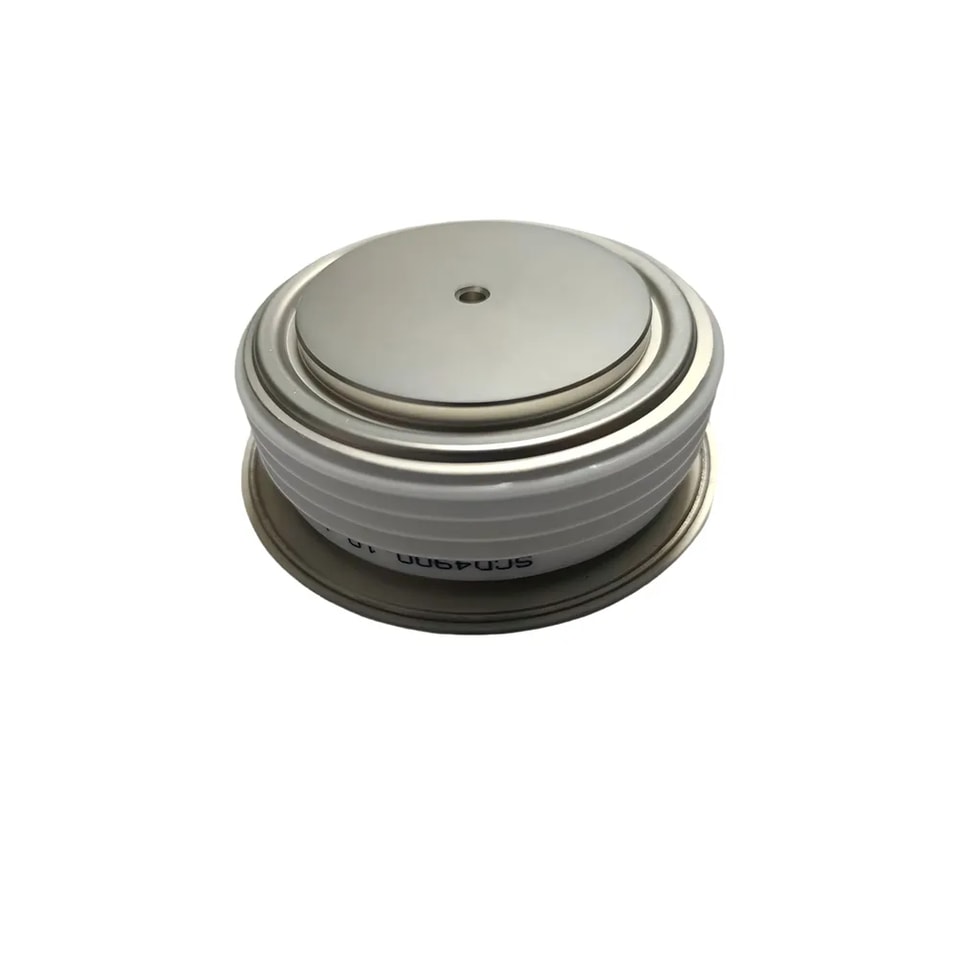

YZPST-AR3001S10
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
VRRM (1) | VRSM (1) |
1000 | 1100 |
VRRM = Pico pico tensión inversa
VRSM = No repetitiva pico inversatensión e (2)
Pico pico inversa de fuga | IRRM | 7 mA 75 mA |
Estado - en conducción
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor medio máximo en conducción current | IF(AV)M |
| 4655 |
| A | Onda sinusoidal, 180oconducción,Tc=55oC |
Valor eficaz de la corriente en conducción crriente | IF(Eficaz)M |
| - |
| A | Valor nominal |
Pico uno ciclo sobretensión (no repetitiva) current | IFSM |
| 44.8 |
| kA | Tj=25°C, VR=0,8VRRM, tp=10ms |
I t cuadrada | I2t |
| 10×103 |
| kA2s | 10 mseg |
Tensión máxima en conducción | VFM |
| 1.16 |
| V | IFM= 4500 A; Tj = 25oC |
Tensión de umbral | VF0 |
| 0.75 |
| V | Tj = Tj Máx. |
Pendiente resistencia | rf |
| 0.055 |
| mΩ | Tj = Tj Máx. |
Recuperación inversa Carga de recuperación (4) | Qrr |
| - |
| μC |
|
Recuperación inversa Tiempo de recuperación (4) | tRR |
| - |
| μs |
Para valores máximos garantizados, consulte a fábrica
TÉRMICAS Y CARACTERÍSTICAS MECÁNICASTERÍSTICAS
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Temperatura de funcionamiento | Tj | -40 | +180 |
| oC |
|
Temperatura de almacenamiento | Tstg | -40 | +180 |
| oC |
|
Térmica resistencia - jfunción a case | RΘ (j-c) |
| - - |
| oC/kW | Doble cara refrigerado Una sola cara refrigerado |
Térmica resistencia - de la carcasa a disipador | RΘ (c-s) |
| 6 - |
| oC/kW | Doble cara refrigerado Una sola cara refrigerado |
Térmica resistencia - unión a disipador | RΘ (j-s) |
| 24 - |
| oC/kW | Doble cara refrigerado Una sola cara refrigerado |
Fuerza de montaje | P | 22 | 24.5 |
| kN |
|
Peso | W |
|
| - | kg | aproximadamente |
* Superficies de montaje lisas y planas engrasadas and engrasado
CONTORNO DE LA CARCASA Y DIMENSIONES
