YZPST-FRD60B30J
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

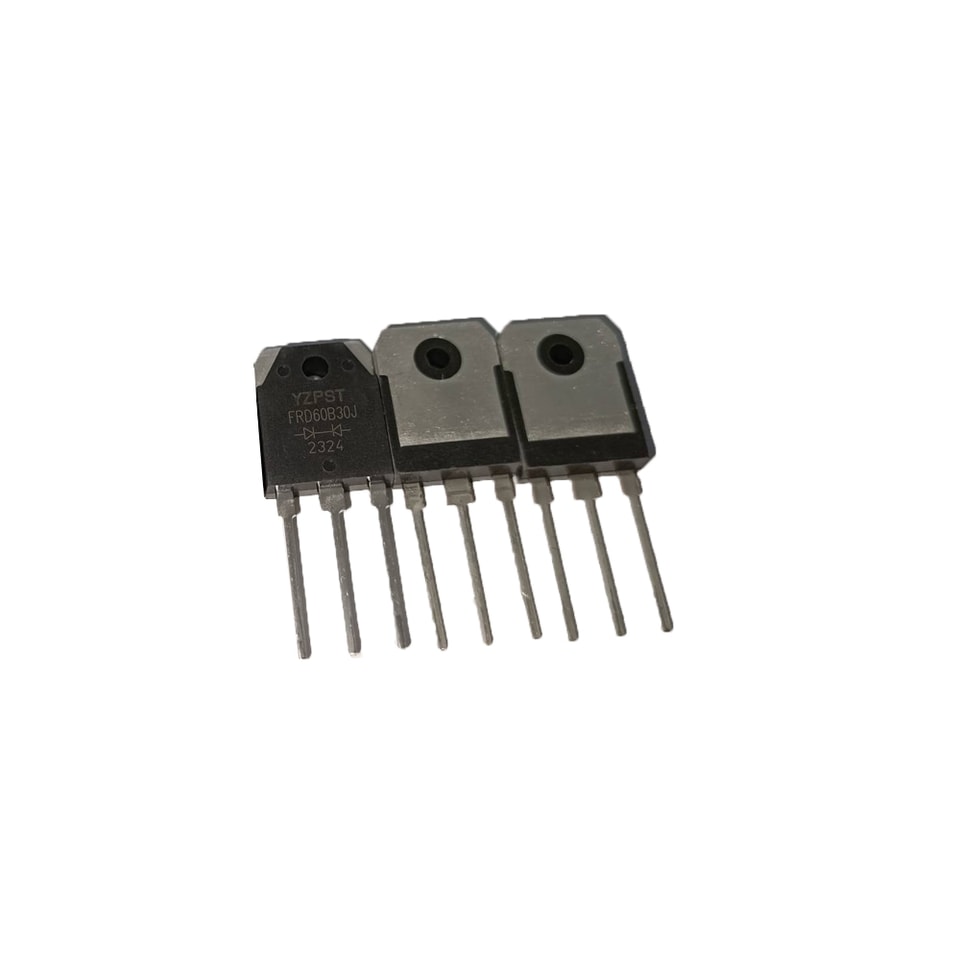

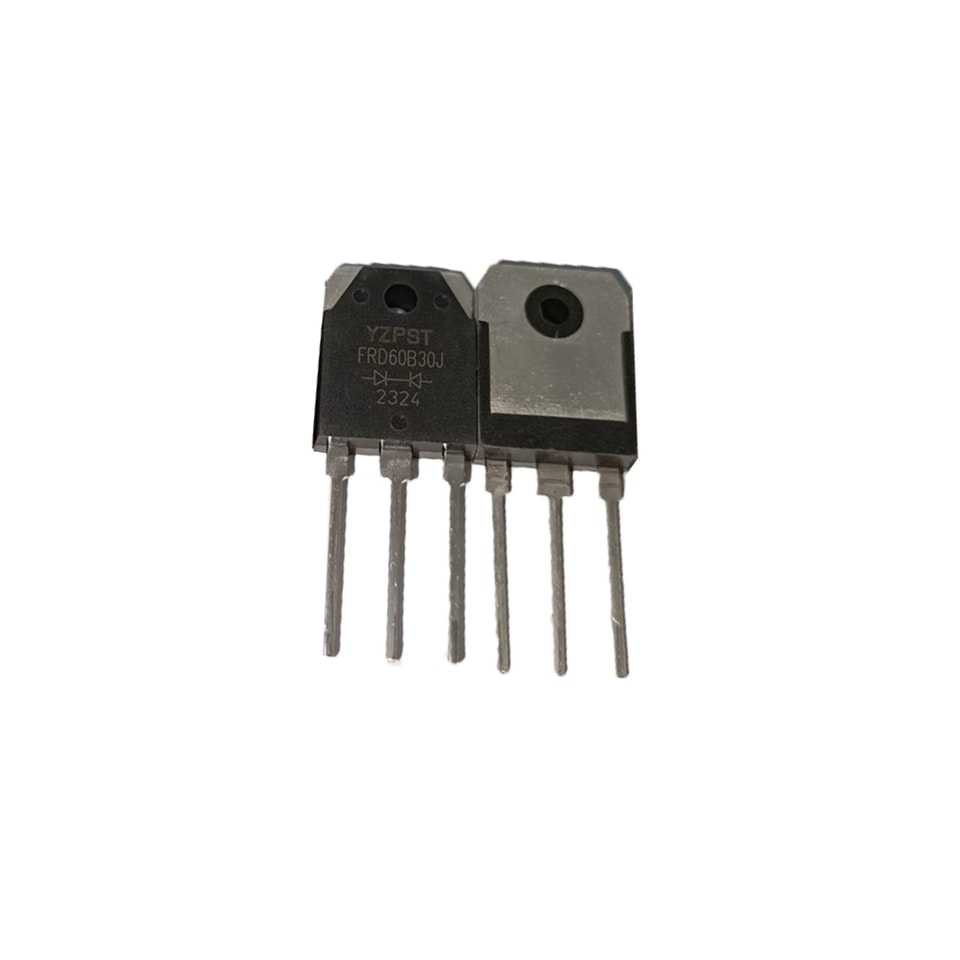

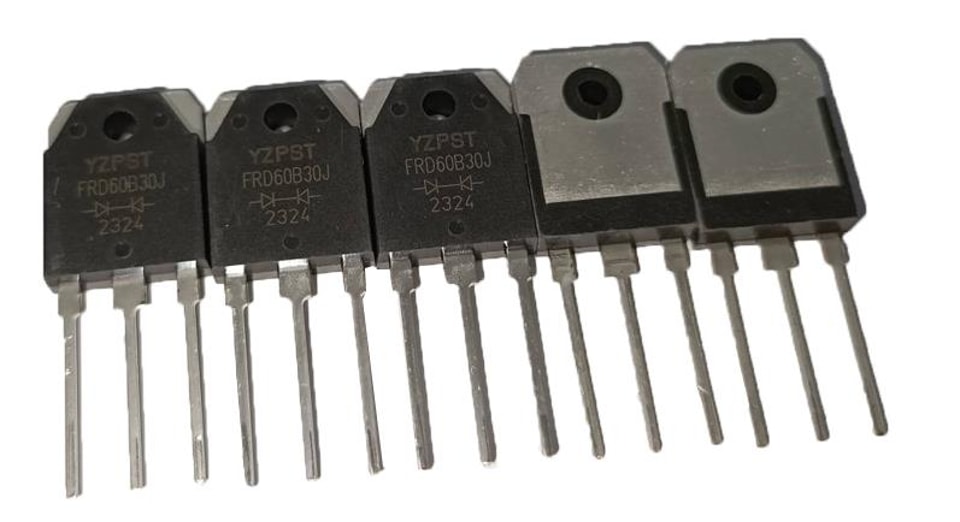

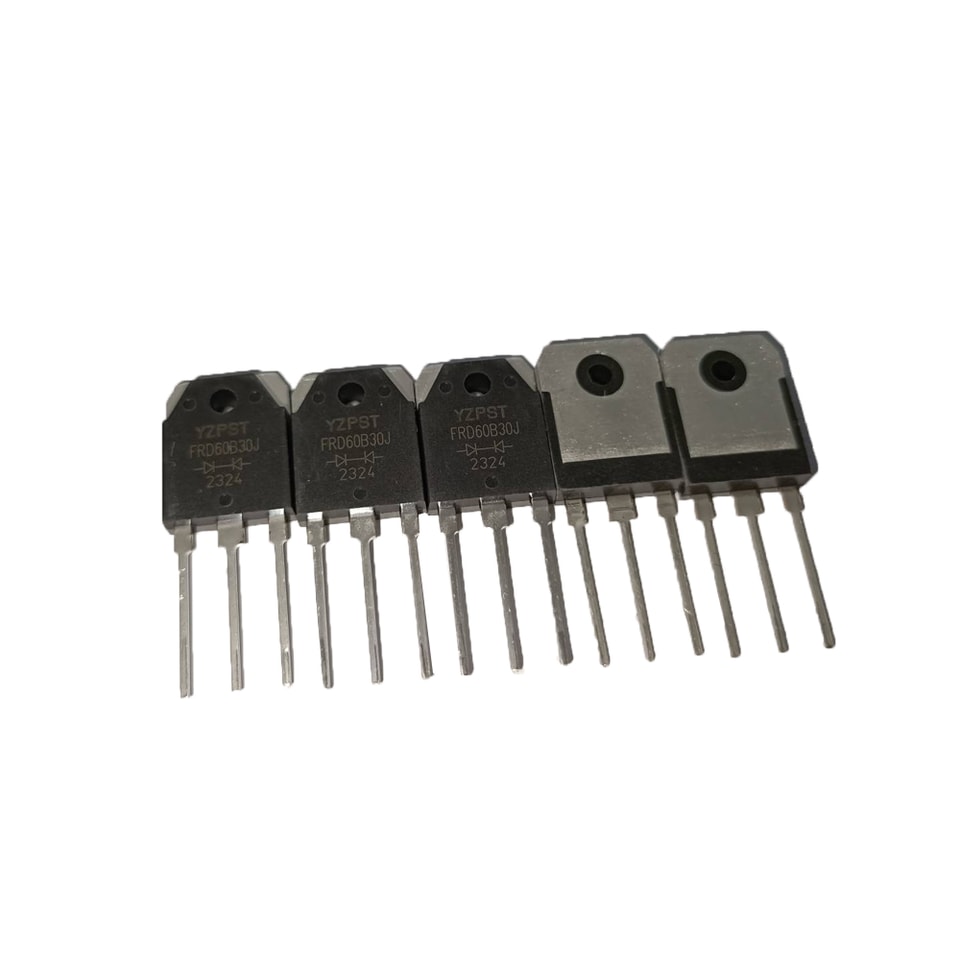

DIODO RECTIFICADOR DE RECUPERACIÓN SUAVE ULTRARRÁPIDA FRD60B30
P/N: YZPST-FRD60B30
DESCRIPCIÓN:
El FRD60B30 es un diodo rectificador de recuperación suave ultrarrápida.
Presenta las características de baja tensión directa, baja corriente de fuga,
baja pérdida de potencia, mayor fiabilidad del sistema y cumplimiento de la norma RoHS.
VALORES MÁXIMOS ABSOLUTOS (a 25℃ de temperatura ambiente, salvo indicación en contrario.)
| Símbolo | Parámetro | Valor | Unidad |
| VR | Tensión inversa máxima en C.C. | ||
| VRRM | Tensión inversa repetitiva de pico máxima | ||
| VRWM | Tensión inversa de pico de trabajo | 300 | V |
| IF(AV) | Corriente directa continua, TC = 110℃ | 60 | |
| IFSM | Corriente directa de pulso único, TC = 25℃ | 600 | A |
| TJ, TSTG | Rango de temperatura de funcionamiento y almacenamiento | -55 a +175 | °C |
CARACTERÍSTICAS ELÉCTRICAS(a 25℃ de temperatura ambiente, salvo que se especifique lo contrario)
| Símbolo | Parámetro | Condición de prueba | Valor | Unidad | ||
| MÍN | TIPO | MAX | ||||
| VBR | Tensión de ruptura en inversa | IR = 100µA | 300 | |||
| IF = 30A | 0.97 | 1.2 | ||||
| VF | Tensión directa | IF = 30A, Tj = 125℃ | 0.87 | 1.1 | V | |
| VR = 300V | 20 | |||||
| IR | Corriente de fuga en inversa | Tj = 150℃, VR = 300V | 200 | uA | ||
| IF = 0.5A, IR = 1A, | 40 | |||||
| trr | Tiempo de recuperación inversa | IRR = 0.25A | ns | |||
| IF = 1A, VR = 30V, di/dt = 200A/us | 25 | 35 | ||||

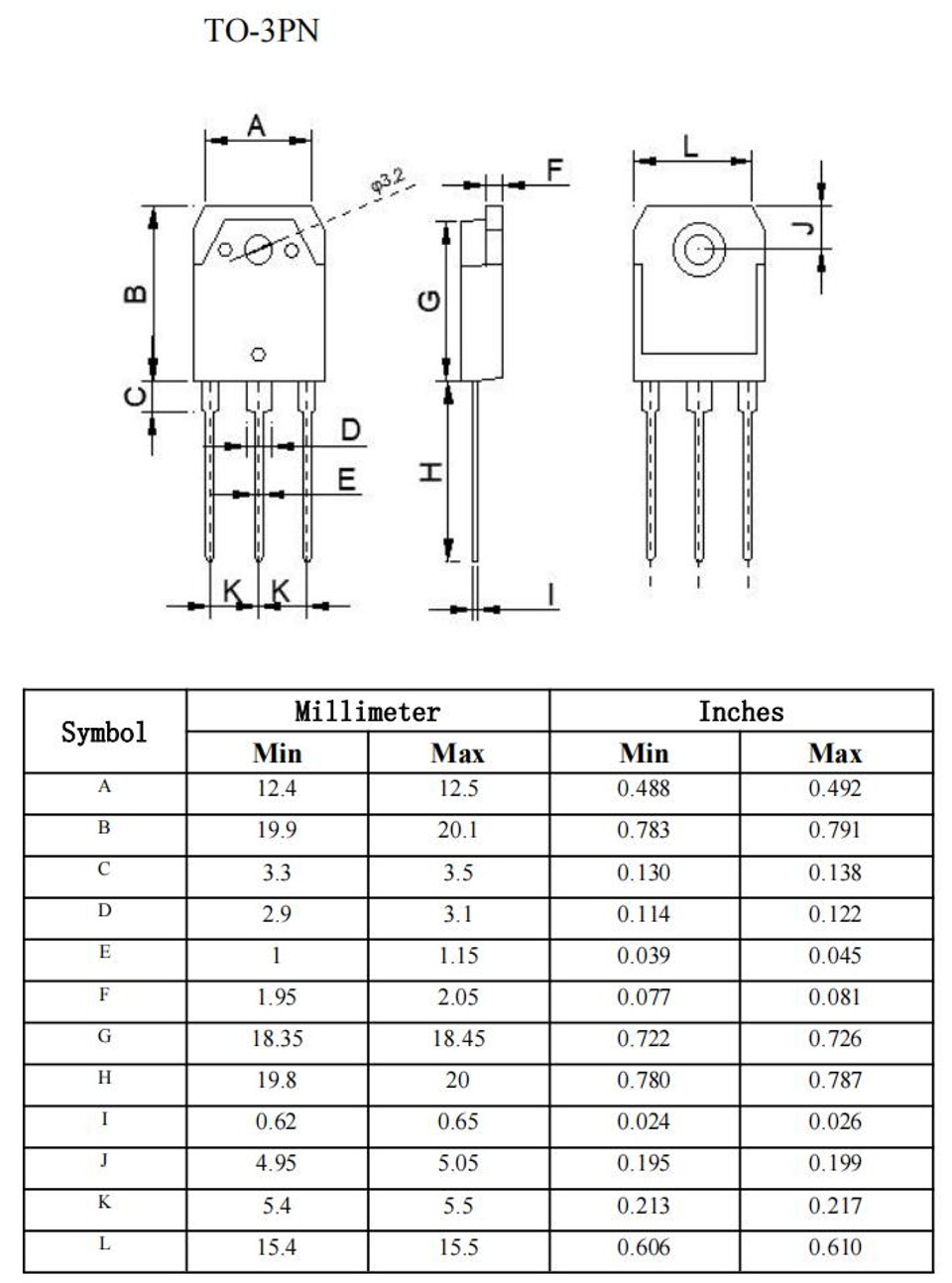

DATOS MECÁNICOS DEL ENCAPSULADO
