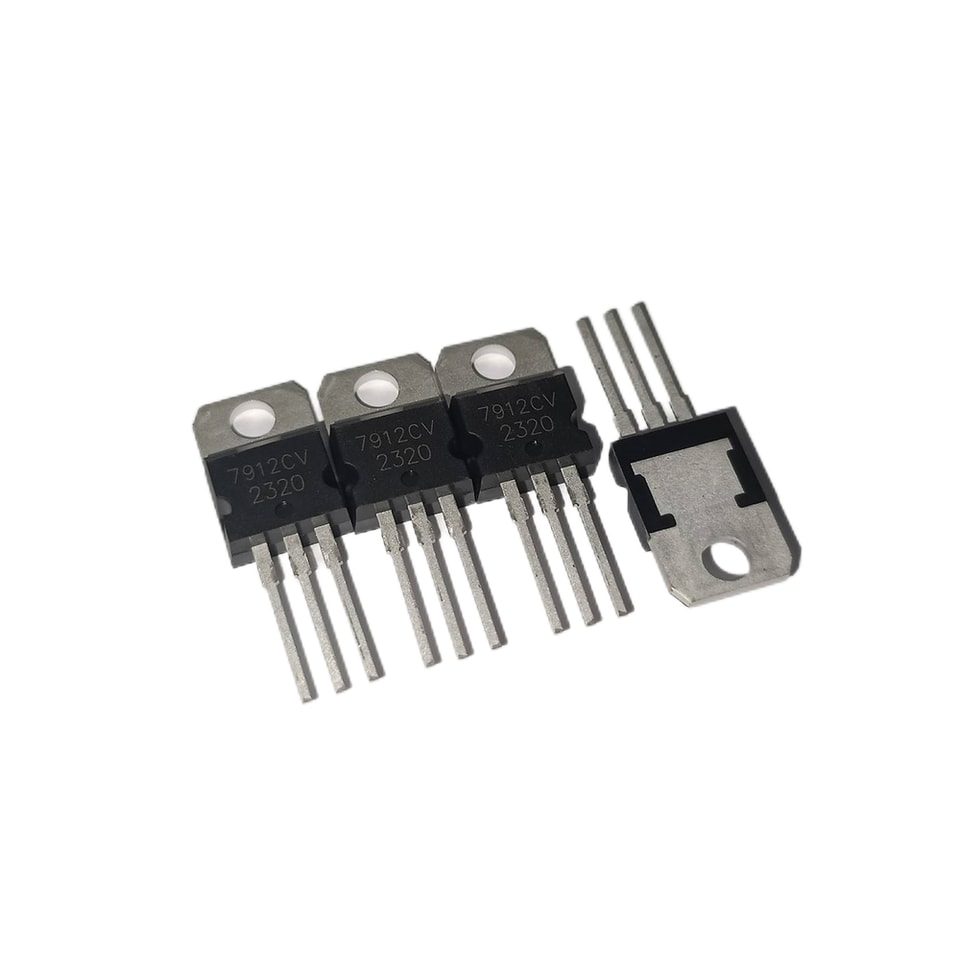

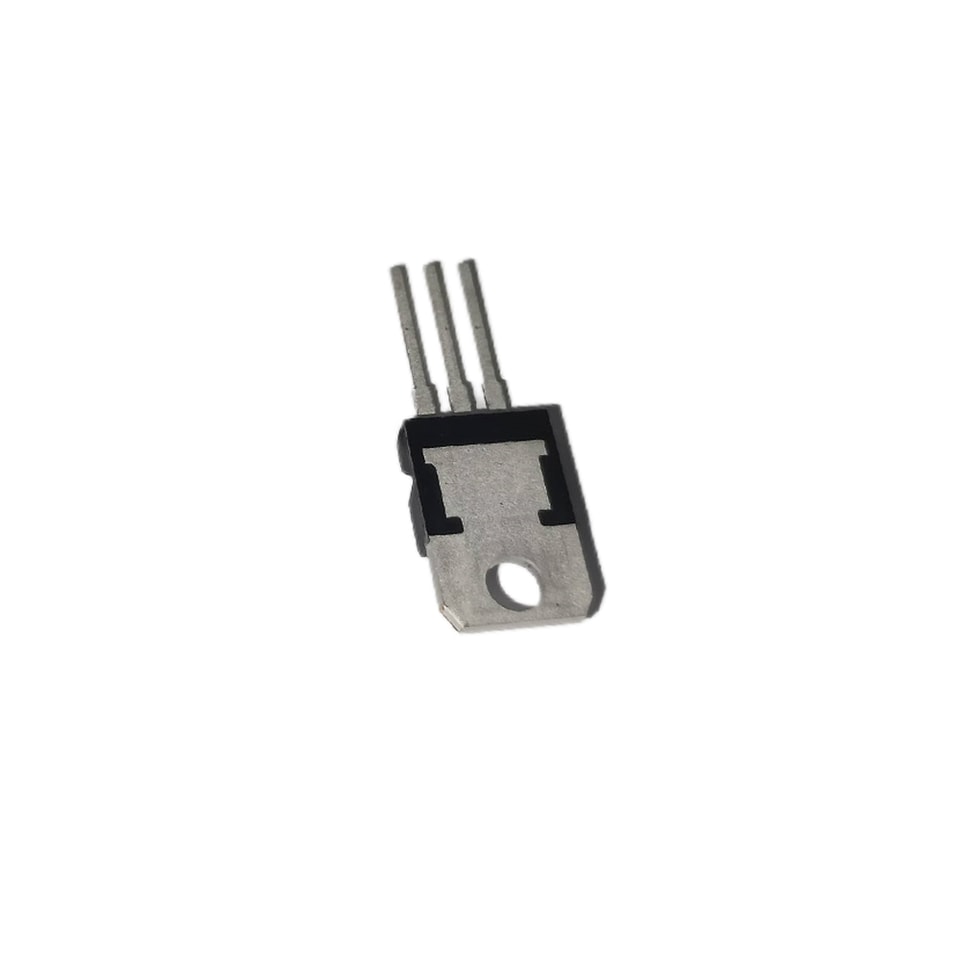

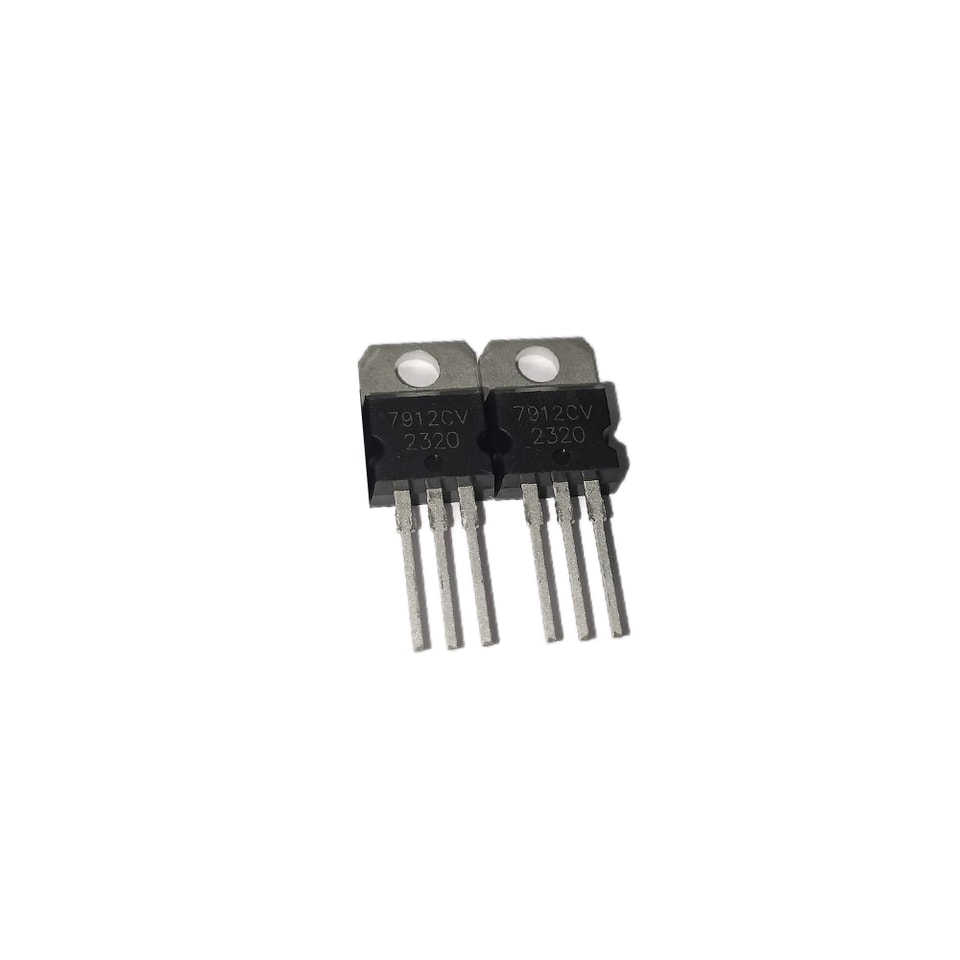

Reguladores de tensión negativa YZPST-7912CV
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
N.º de pieza: YZPST-7912CV Reguladores de tensión negativa

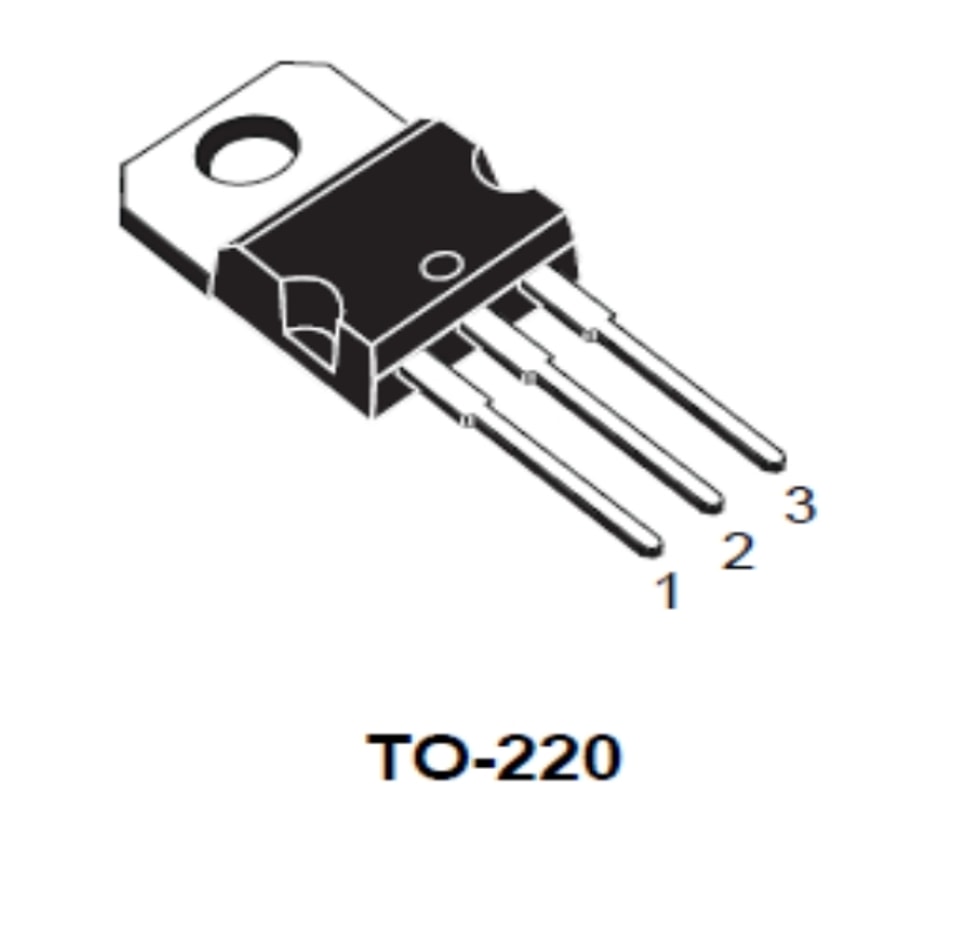

Encapsulado: TO-220
NPN
Absoluto Máximo Clasificaciones Tc=25℃
Símbolo | Parámetro | Valor | UNIDAD |
VI | Tensión de entrada | -35 | V |
TOPR | Rango de temperatura de funcionamientore Range | 0 ～ +125 | ℃ |
TSTG | Rango de temperatura de almacenamiento | -65 ～+150 | ℃ |
Características eléctricas Tc ＝25℃
(VI = -19V, IO = 500mA, 0°C ≤TJ ≤ +125°C, CI =2,2μF, CO =1μF, salvo que se especificado.)
Parámetro | Símbolo | Ensayo Condición | MÍN | TYP | MAX | UNI T | |
Tensión de salida |
VO | TJ = +25℃ | -11.5 | -12 | -12.5 |
V | |
IO = 5 mA a 1A, PO ≤ 15W VI = -15,5V a -27V | -11.4 | -12 | -12.6 | ||||
Regulación de línea (Nota 1) |
ΔVO |
TJ = +25℃ | VI = -14,5V a -30V |
| 12 | 240 |
mV |
VI = -16V a -22V |
| 6 | 120 | ||||
Regulación de carga (Nota 1) |
ΔVO | TJ = +25℃ IO = 5 mA a 1,5A |
| 12 | 240 |
mV | |
TJ = +25℃ IO = 250mA a 750mA |
| 4 | 120 | ||||
Corriente de reposo | IQ | TJ = +25℃ |
| 3 | 6 | mA | |
Cambio de la corriente de reposo |
ΔIQ | IO = 5 mA a 1A |
| 0.05 | 0.5 |
mA | |
VI = -14,5V a -30V |
| 0.1 | 1 | ||||
Cambio de la corriente de reposo | ΔVo/ΔT | IO = 5 mA |
| -0.8 |
| mV/ ℃ | |
Corriente de cortocircuito | ISC | TJ = +25°C, VI = -35V |
| 300 |
| mA | |

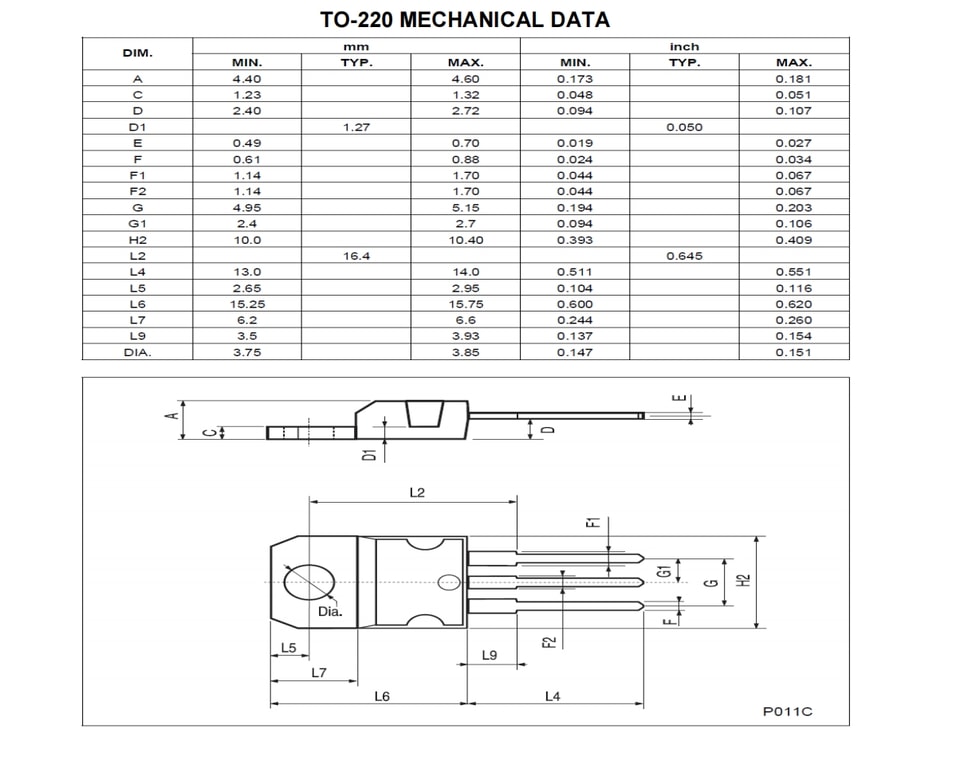

Encapsulado Dimensiones
