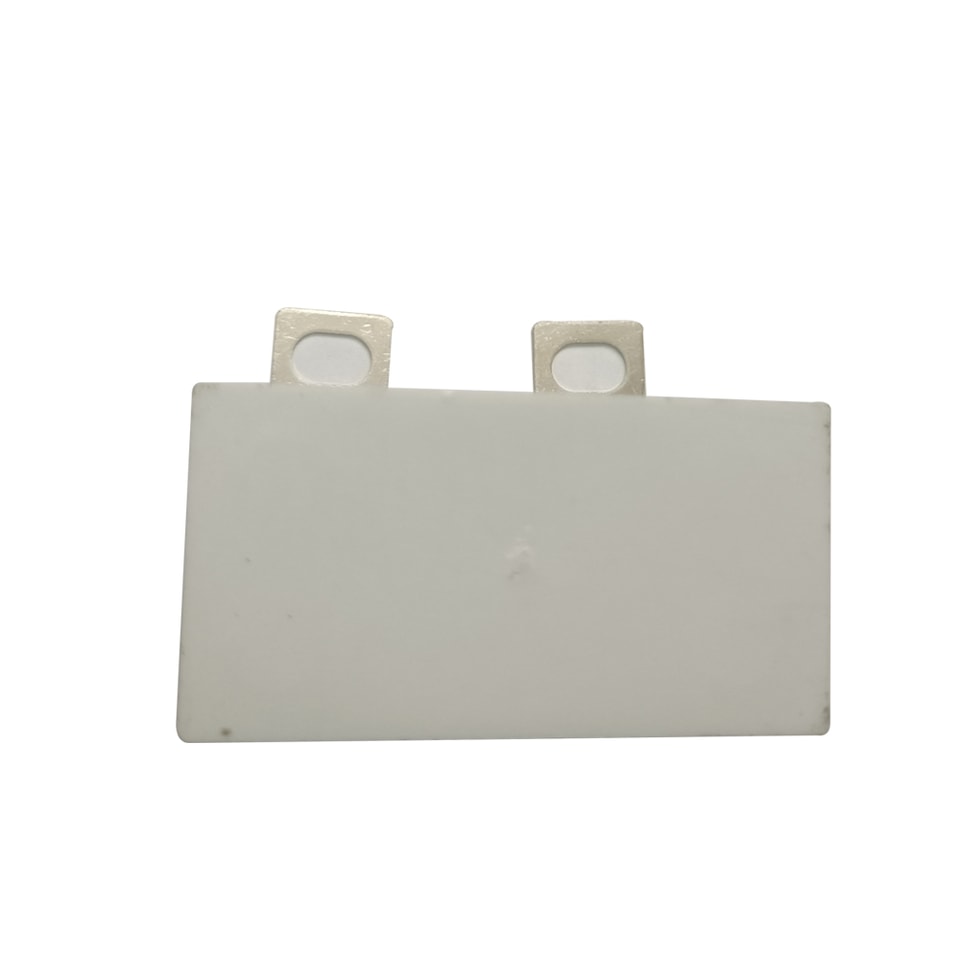

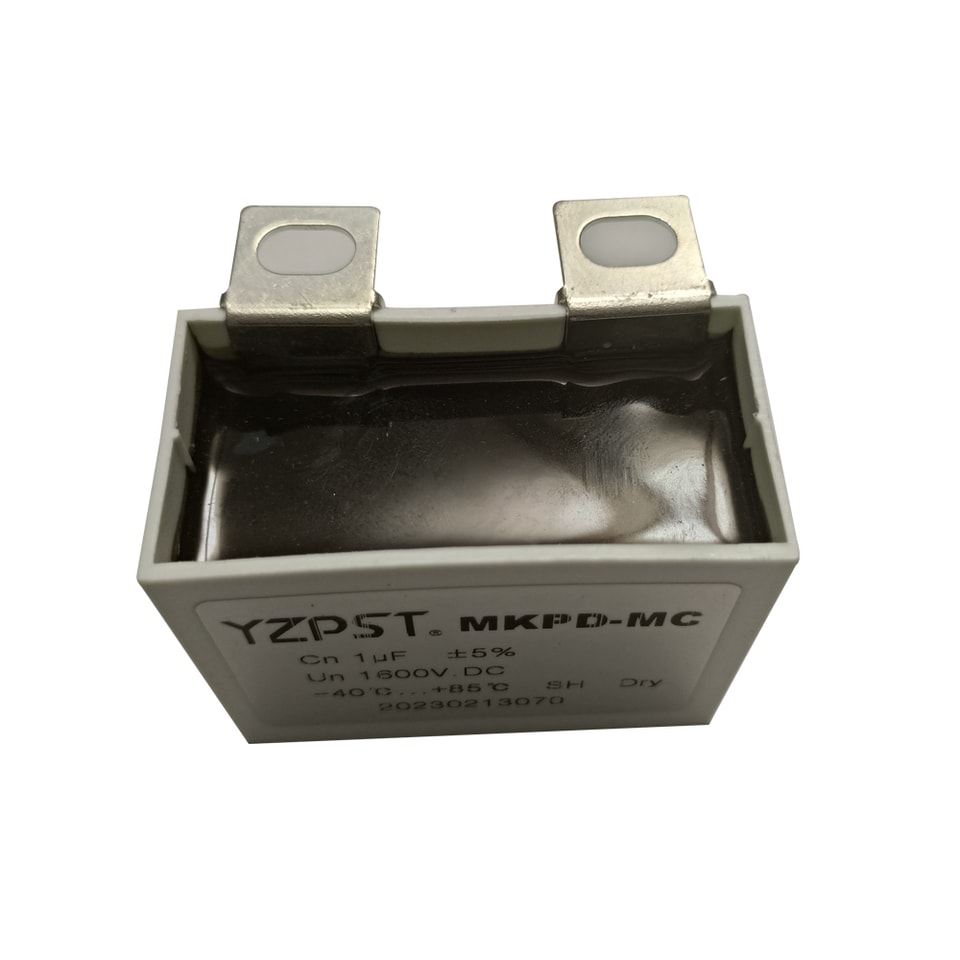

YZPST-MKPD-MC 1UF1600VDC

✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos

Correo electrónicoinfo@yzpst.net

Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

CENTRO DE DOCUMENTACIÓN

Condensador de absorción buffer para IGBT de 1 uF, P=32,5 mm

Condensador de absorción buffer para IGBT

Capacitancia nominal (CN): 1 μF

nominal tensión (UN )：1600 V c.c.

Tensión de sobretensión (US): 2400 V t<100 ms

Especificaciones
Referencia normas	IEC 61071(GB/T 17702)
nominal capacitancia ( CN )	1 μF
Capacitancia tolerancia	± 5%(J )
nominal tensión (UN )	1600 V c.c.
Sobretensión tensión (US )	2400V t<100 ms
	1 . 1UN 8 h/día
	1 . 15UN 30 min/día
Más de voltaje	1 . 2UN 5 min/día
	1 . 3UN 1 min/día
Máx. . corriente (Im a x )	25A (40°C)
Máx. . pico corriente (Ip ea k )	1 . 1kA
Dieléctrico total de potencia factor (tanδ0 )	2×10- 4
Serie resistencia (Rs )	6 mΩ (100 kHz)
Auto- inductancia (Ls )	28 nH
Vida útil esperada	100000 h
Fallos de	30 FIT

Ensayo datos
Ensayo voltaje entre terminales (UT-T )	1 . 5UN/10s
Ensayo voltaje entre terminales a carcasa (UT- C )	4000V.ac/10s
Disipación factor (tanδ)	≤1×10- 3 (1kHz)
Aislamiento resistencia (@20°C, 100V, 1 min)	IR≥15000MΩ(C N ≤0 .33μF)
Aislamiento resistencia (@20°C, 100V, 1 min)	IR×CN ≥ 5000s(CN >0 .33 μF)

Ambiental datos
Funcionamiento temperatura	-40°C ~ +85°C
Almacenamiento temperatura	-40°C ~ +85°C
categoría climática categoría	40/85/21
Refrigeración	Natural refrigeración
Máx. . altitud	2000m
