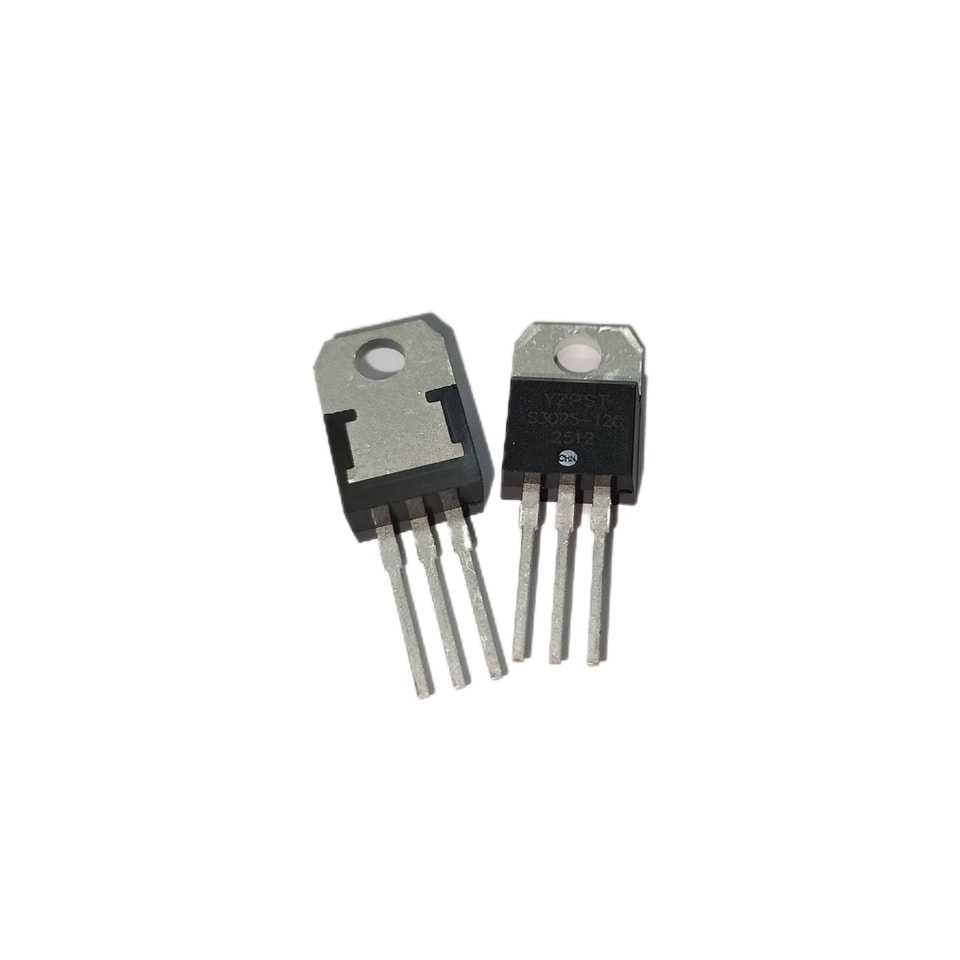

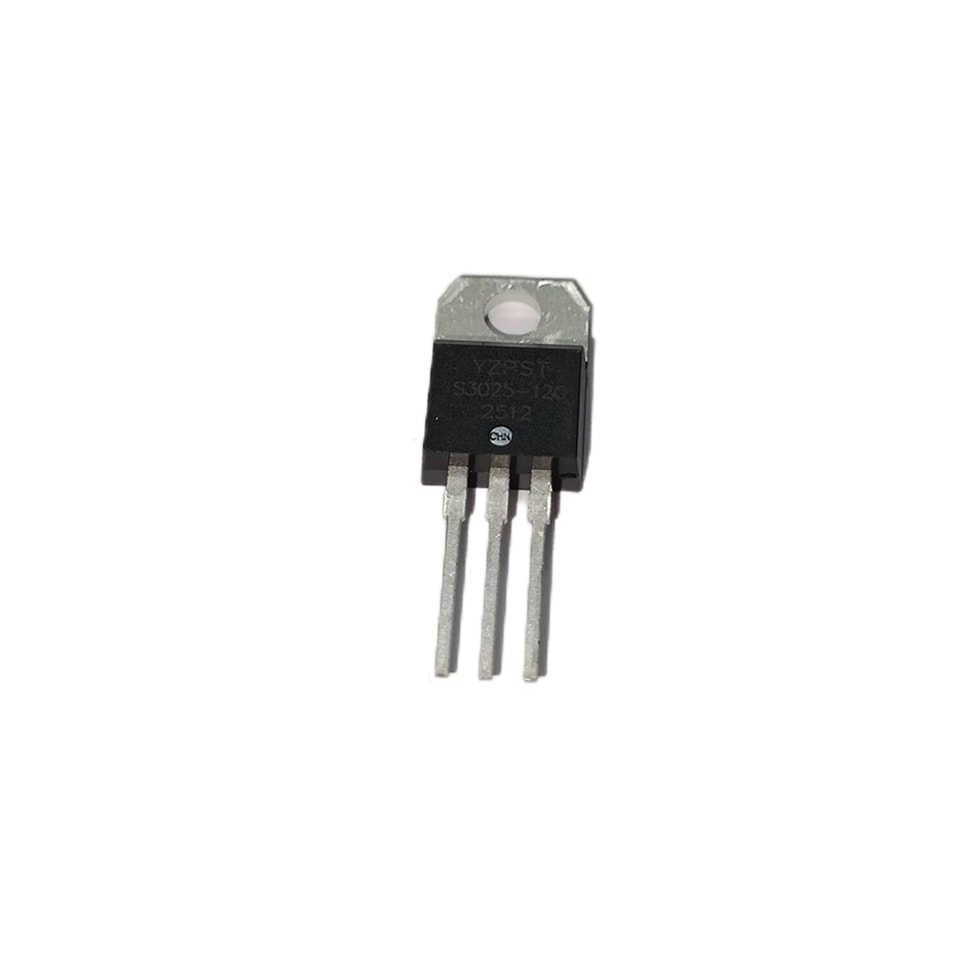

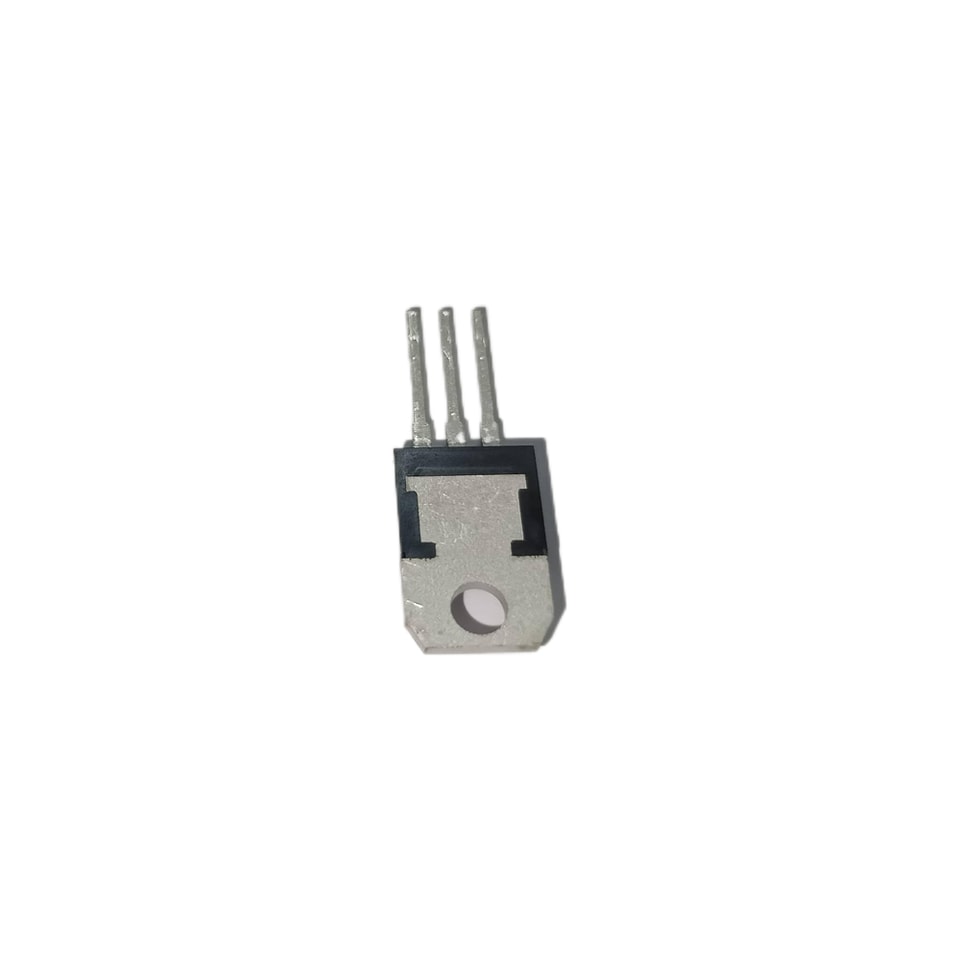

YZPST-S3025-12C

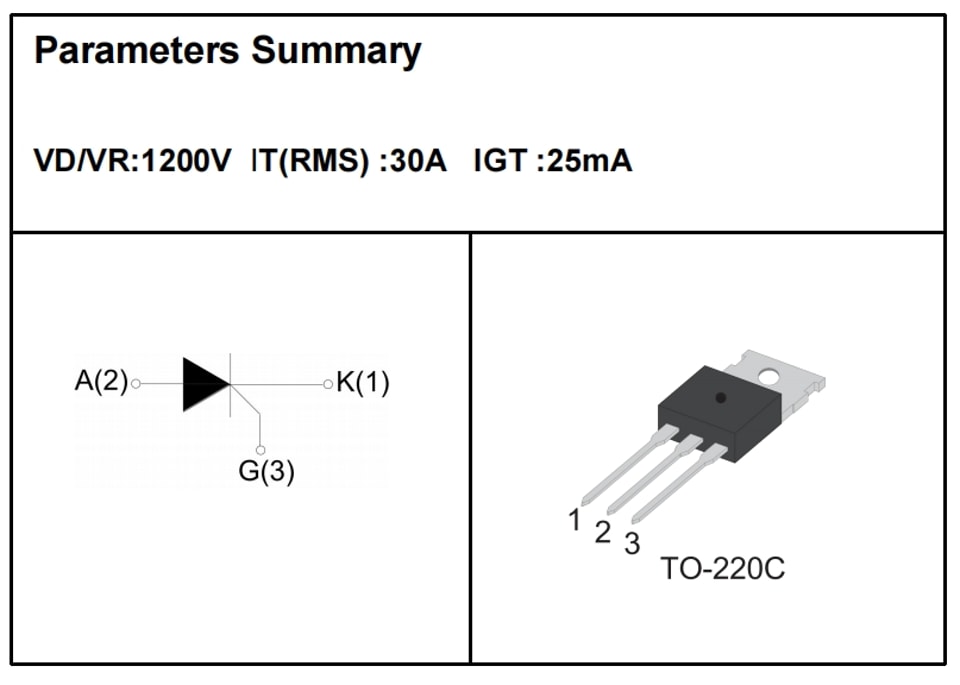

MÁXIMOS ABSOLUTOS VALORES

Parámetro

Símbolo

Valor

Unidad

Almacenamiento unión  temperatura rango

Tstg

-40 ~ 150

℃

Funcionamiento unión temperatura rango

Tj

-40~ 125

℃

Tensión repetitiva de pico en estado de bloqueo(T =25℃)

VDRM

1200

V

Tensión repetitiva de pico en inversa (T =25℃)

VRRM

1200

V

Tensión de bloqueo en estado de apagado de sobretensión no repetitivaage

VDSM

VDRM +100

V

No repetitiva pico inversa voltaje

VRSM

VRRM +100

V

Corriente eficaz en estado de conducción

IT(Eficaz)

30

A

Corriente de pico no repetitiva de sobrecarga en estado de conducción

(180° ángulo de conducción, F=50 Hz)

ITSM

300

A

Corriente media en estado de conducción (180° ángulo de conducción)

IT(AV)

19

A

I2Valor t para fusión (tp= 10ms)

I2t

450

A2 S

Crítica de de subida de on-de conducción current

(I =2×IGT, tr ≤ 100 ns)

dI/dt

50

A/μS

Pico de compuerta current

IGM

4

A

Disipación media de potencia de compuerta

PG(AV)

1

W

Resistencias térmicas

Símbolo

Parámetro

Valor

Unidad

Rth(j-c)

Unión a encapsulado

0.80

℃/W

Rth(j-a)

unión al ambiente

60

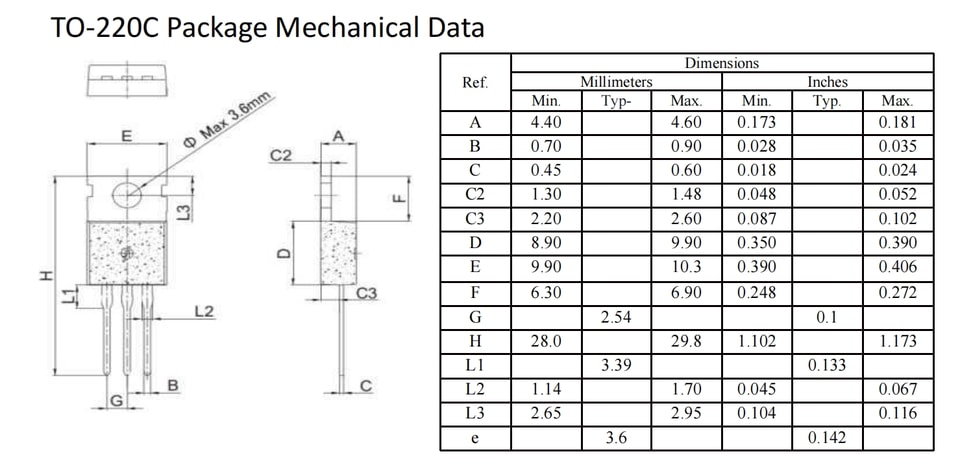

CARACTERÍSTICAS ELÉCTRICAS (T=25℃ salvo que se especifique lo contrario)

Símbolo

Condición de prueba

Valor

Unidad

IGT

VD = 12 V

MAX.

25

mA

VGT

MAX.

1.3

V

VGD

VD=VDRM Tj=125℃

MÍN.

0.2

V

IL

IG= 1.2IGT

MAX.

180

mA

IH

IT=500mA

MAX.

120

mA

dV/dt

VD=2/3VDRM Puerta Abierto  Tj=125℃

MÍN.

500

V/μs
