YZPST-M1D400-2800V
Diodo rectificador módulos
YZPST-M1D400-2800V
Características
· Transferencia de calor a través de la placa base metálica aislada de cerámica de óxido de aluminio
· Uniones soldadas duras para alta fiabilidad
· Reconocido por UL
Aplicaciones típicas
· Rectificador para aplicaciones de accionamientos
· Rectificadores para UBS
· Cargadores de baterías
Diodo rectificador Módulos
YZPST-M1D400-2800V
Características
· Transferencia de calor a través de la placa base metálica aislada de cerámica de óxido de aluminio
· Juntas soldadas duras para alta confiabilidad
· Reconocido por UL
Aplicaciones típicas
· Rectificador para aplicaciones de accionamientos
· Rectificadores para UBS
Cargadores de batería
BLOQUEO
|
Símbolo |
Condición |
Clasificaciones |
Unidad |
|
VRRM VRSM |
Tj= Tj Máx. |
2800 2900 |
V |
|
IRRM |
AtVRRM, fase única, media onda, Tj= Tj Máx. |
40 |
mA |
|
VISOL |
50Hz, 1min, 1s |
3000/3600 |
V |
CONDUCTO
|
Símbolo |
Condición |
Clasificaciones |
Unidad |
|
SI(AV) |
TC=97°C; 180° seno |
400 |
A |
|
SI(RMS) |
TC=85°C; 180° seno |
628 |
A |
|
IFSM |
Tj= Tj Máx.; t = 10 ms (50 Hz); seno |
8.0 |
KA |
|
I2t |
Tj= Tj Máx.; t = 10 ms (50 Hz); seno |
320 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)), Tj= Tj Max. |
0.80 |
V |
|
rF |
(I > π x IF(AV)), Tj= Tj Max. |
0.800 |
mΩ |
|
VFM |
Corriente de estado activo 1570A, Tj=25°C |
2.4 |
V |
Características eléctricas
| Símbolo | Condición | Clasificaciones | Unidad |
| R th (j-c) | Per Módulo | 0.034 | K/W |
| R th (c-h) | Per Módulo | 0.01 | K/W |
| T j | -40 ~ + 150 | 0C | |
| T stg | -40 ~ + 150 | 0C | |
| M | par de apriete de montaje | 6 | Nm |
| par de apriete del terminal | 12 | Nm | |
| W | - | g |

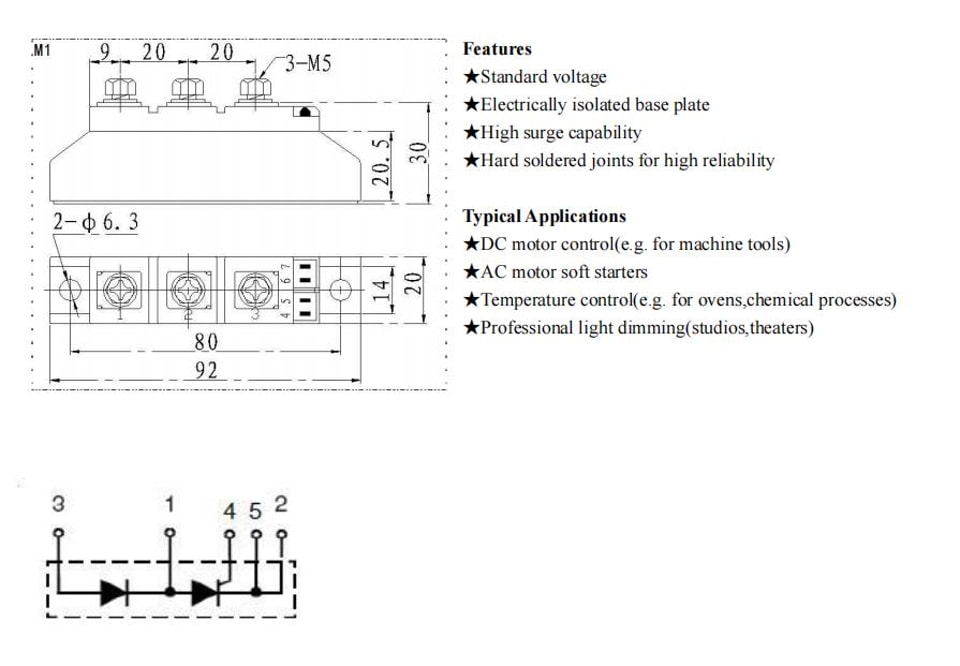

Dibujo de contorno
