SCR S5560 de 55 A

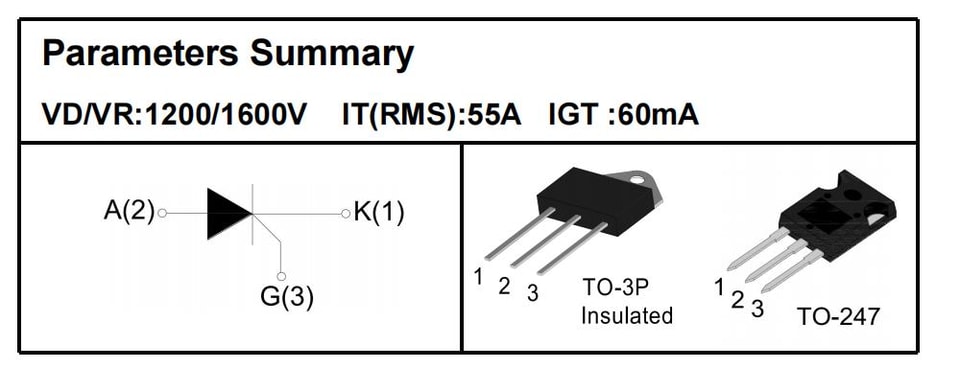

SCR S5560-12M de 55 A y 1200 V

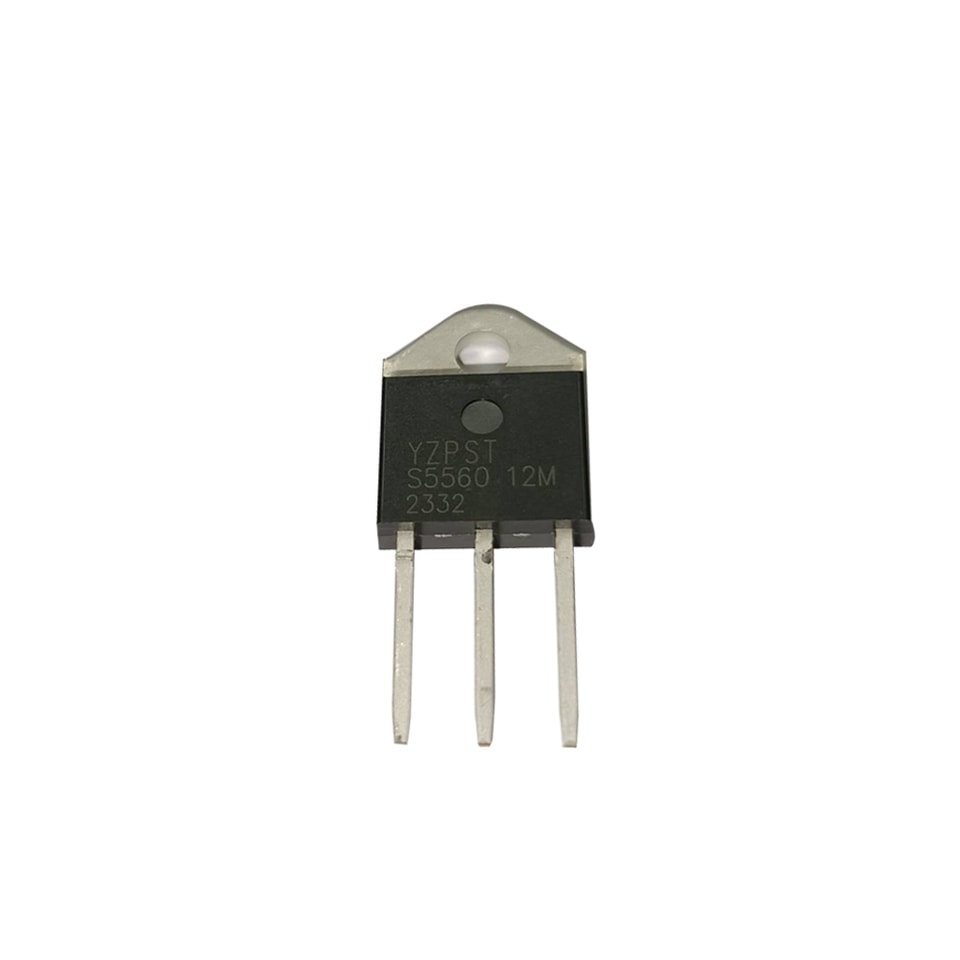

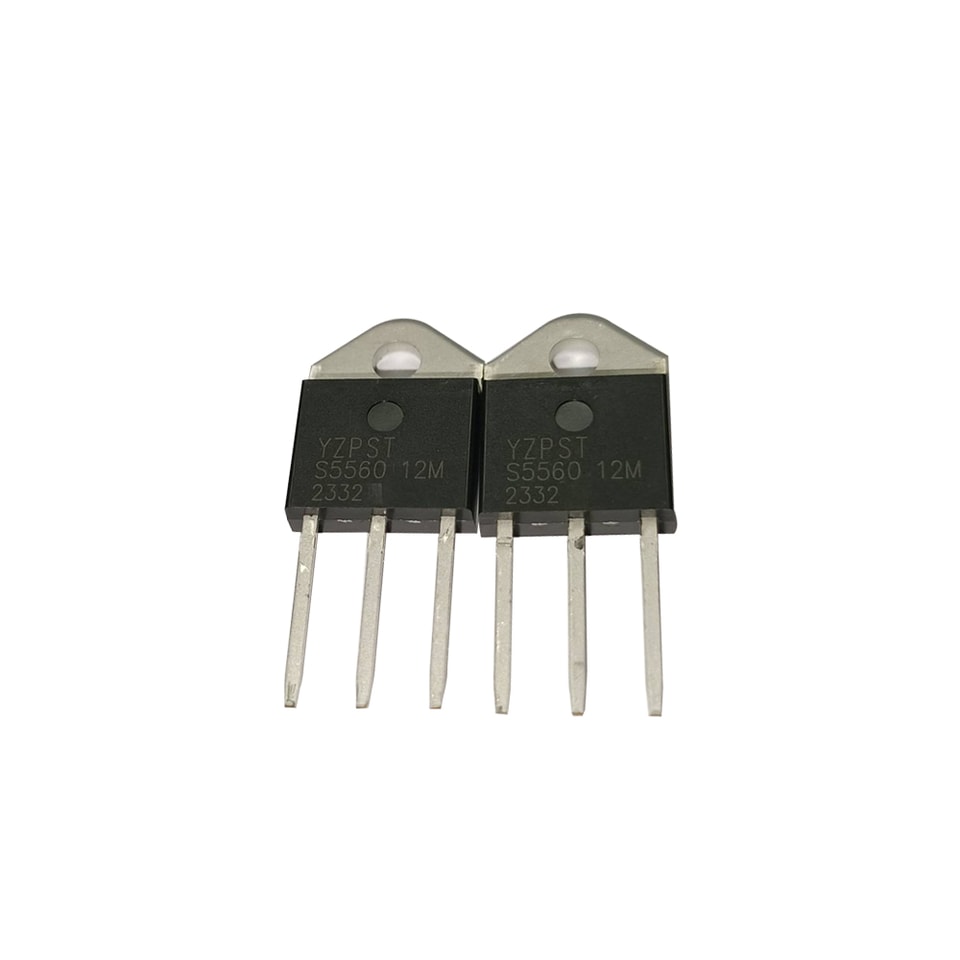

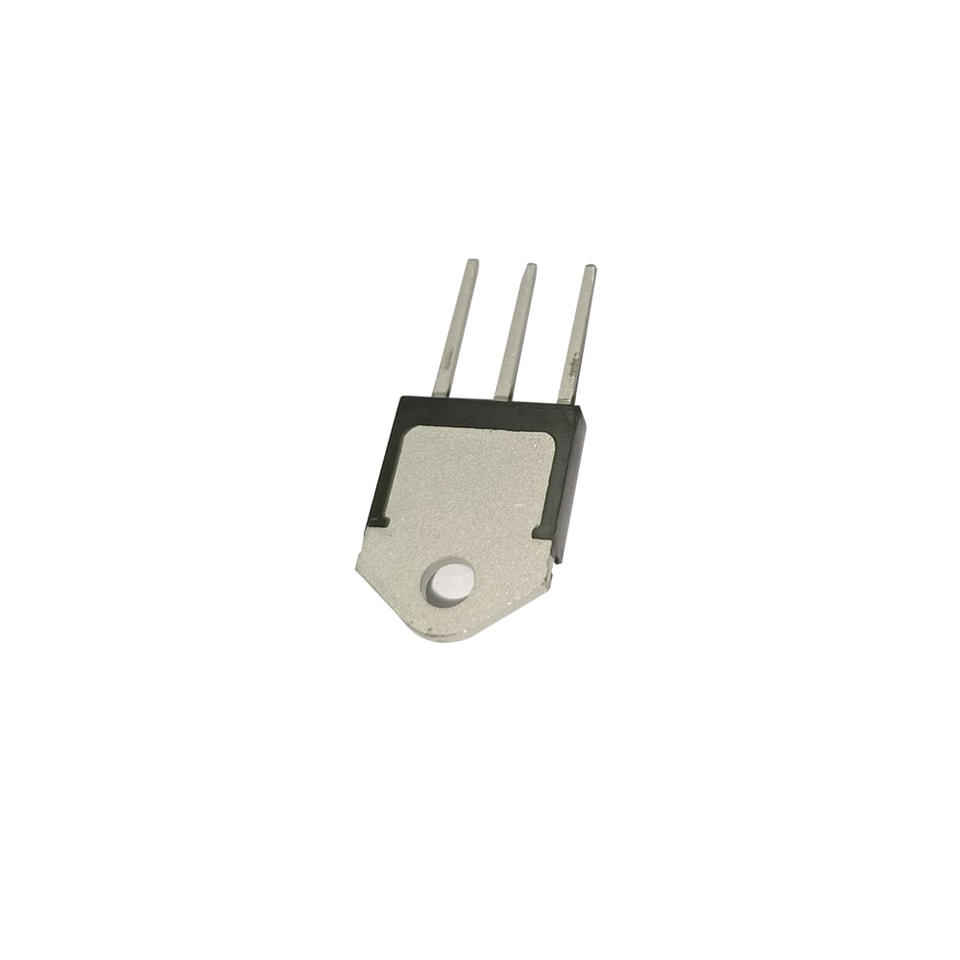

YZPST-S5560-12M
CARACTERÍSTICAS
Alto rendimiento frente al ciclado térmico
Alta capacidad de tensión
Capacidad de pico de corriente muy alta
APLICACIONES
Rectificación de línea 50/60 Hz
Control de arranque suave de motores de CA
Control de motor CC
Convertidor de potencia
Control de potencia CA
Control de iluminación y temperatura
| MÁXIMOS ABSOLUTOS VALORES | ||||
| Parámetro | Símbolo | Valor | Unidad | |
| Almacenamiento unión temperatura rango | Tstg | -40 ~ 150 | ℃ | |
| Funcionamiento unión temperatura rango | Tj | -40~ 125 | ℃ | |
| Tensión repetitiva de pico en estado de bloqueo (T =25℃) | VDRM | 1200/1600 | V | |
| Tensión repetitiva de pico en inversa (T =25℃) | VRRM | 1200/1600 | V | |
| Tensión de bloqueo en estado de apagado de sobretensión no repetitivaage | VDSM | VDRM +100 | V | |
| No repetitiva pico inversa voltaje | VRSM | VRRM +100 | V | |
| Corriente eficaz en estado de conducción | TO-3P Aislado (TC=80℃) | IT(Eficaz) | 55 | A |
| TO-247 (TC=85℃) | ||||
| Corriente de pico no repetitiva de sobrecarga en estado de conducción | ITSM | 550 | A | |
| Corriente media en estado de conducción (180° ángulo de conducción) | IT(AV) | 35 | A | |
| I2Valor t para fusión (tp= 10ms) | I2t | 1500 | A2 S | |
| Crítica de de subida de on-de conducción current | di/dt | 150 | A/μS | |
| (I =2×IGT, tr ≤ 100 ns) | ||||
| Pico de compuerta current | IGM | 5 | A | |
| Disipación media de potencia de compuerta | PG(AV) | 2 | W | |
| Resistencias térmicas | ||||
| Símbolo | Parámetro | Valor | Unidad | |
| TO-3P | 0.65 | |||
| Rth(j-c) | Unión a encapsulado (CC) | TO-247 | 0.6 | ℃/W |
| CARACTERÍSTICAS ELÉCTRICAS (T=25℃ salvo que se especifique lo contrario) | ||||
| Símbolo | Condición de prueba | Valor | Unidad | |
| IGT | V = 12V R = 140Ω | MAX. | 60 | mA |
| VGT | MAX. | 1.3 | V | |
| VGD | VD=VDRM Tj= 125℃ | MÍN. | 0.2 | V |
| IL | IG= 1.2IGT | MAX. | 250 | mA |
| IH | IT=50mA | MAX. | 200 | mA |
| dV/dt | VD=2/3VDRM Puerta Abierto Tj=125℃ | MÍN. | 1000 | V/μs |
| CARACTERÍSTICAS ESTÁTICAS | ||||
| Símbolo | Parámetro | Valor(MAX.) | Unidad | |
| VTM | ITM =80A tp=380μs | Tj =25℃ | 1.8 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 20 | μA |
| IRRM | Tj =125℃ | 8 | mA | |

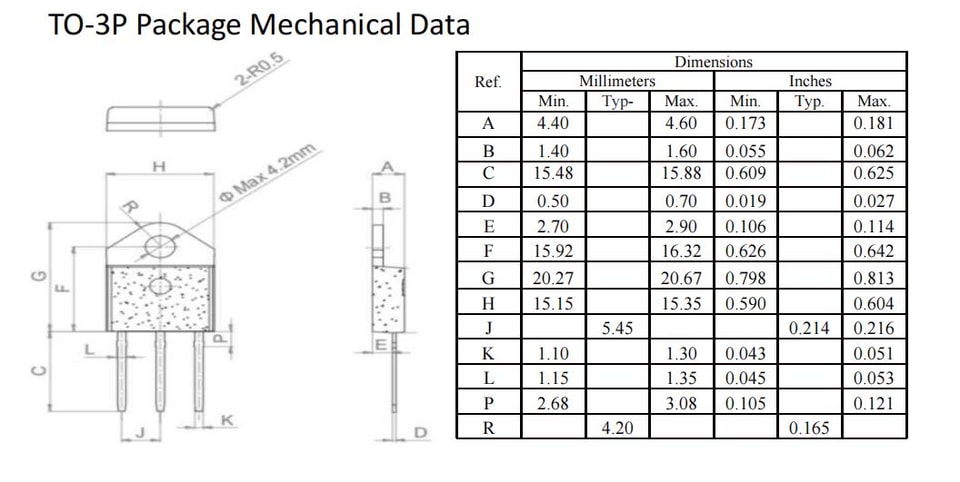

Datos mecánicos del encapsulado TO-3P
